“悬浮星球”工艺追溯至百年前光学构想

近期亮相的一款“悬浮星球”产品，其采用的3D冰透悬浮工艺被指拥有深厚的光学理论基础。该工艺的视觉呈现方式，源自百年前的光学构想。

工艺原理溯源

“3D冰透悬浮工艺”中的“冰透”指材质呈现晶莹透光的视觉效果，“悬浮”则指物体在空间中看似摆脱重力支撑的状态。其背后所依托的光学基础，可追溯至百年前的相关理论构想。

产品与工艺关联

该“悬浮星球”产品通过这一工艺实现了视觉上的立体悬浮效果，显示出古老光学设想在现代制造中的实际应用。

OPPO 将集成成像光学原理引入手机工艺，推出 3D 冰透悬浮技术

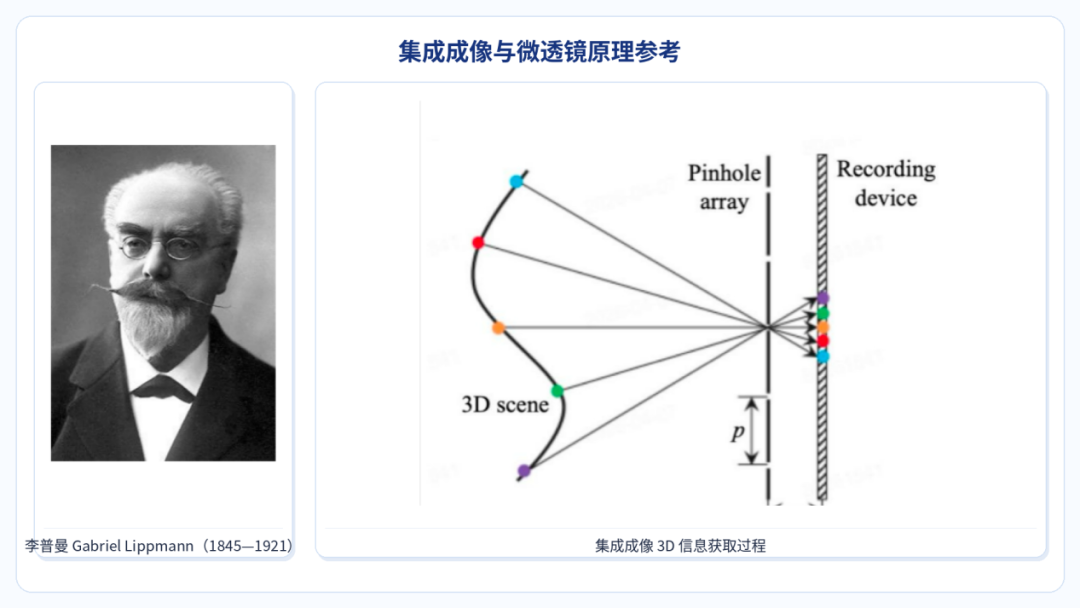

OPPO 在其最新产品中应用了 3D 冰透悬浮工艺，该技术基于 1908 年由法国物理学家李普曼提出的集成成像理论。其核心并非简单的平面印刷，而是通过微透镜阵列与精密微图文的协同作用，使图像在视觉上呈现悬浮于空间中的立体效果。

集成成像原理的技术拆解

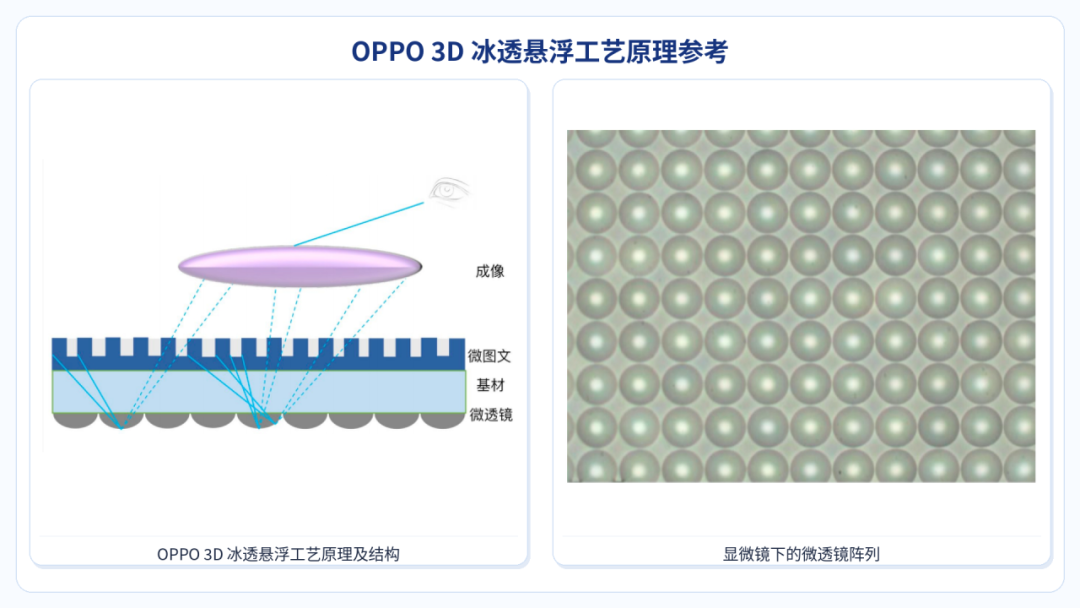

集成成像的核心逻辑是利用微透镜阵列，使人眼在不同角度接收到不同的图像信息，从而形成空间深度感。OPPO 将这一光学原理与现代精密微纳加工、计算式微图文设计相结合，实现了“裸眼 3D”的视觉体验。

“如果平面印刷只是把一张图放在表面，那么集成成像则是通过大量微小透镜和精密图文，让眼睛‘误以为’图像存在于空间中。”

工艺实现的要点解析

OPPO 的 3D 冰透悬浮工艺涉及三大技术环节：首先，基于集成成像理论的光路设计；其次，精密微纳加工技术用于制造微透镜阵列；最后，计算式微图文设计确保不同角度下图像的连续与准确。这三者结合，使得手机后盖或特定部件能呈现立体悬浮的视觉效果。

• 光学原理基础：源自 1908 年李普曼提出的集成成像理论，利用微透镜阵列分离不同视角的图像信息。
• 现代加工技术：将上述理论与精密微纳加工工艺结合，制造出符合要求的微透镜结构。
• 图文计算设计：通过算法匹配微透镜阵列，设计出能生成立体视觉的微图文内容。

业内人士指出，这一技术突破了传统手机外观平面化的限制，能够在不依赖额外显示组件的情况下，为机身带来深度感和立体层次，对手机工业设计的美学表现力有一定提升作用。

新版100美元纸币采用微纳光学技术 防伪条呈现立体悬浮效果

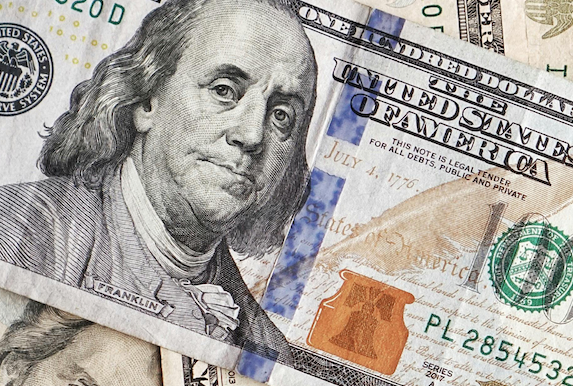

美国新版100美元纸币上的蓝色3D防伪条，被业内视为微纳光学技术应用的顶尖代表。该技术让传统停留在平面的图案拥有了前后层次、角度变化和空间位置，使画面中的星球不再像是画出来的，而是如同真实悬浮在纸币表面。

技术原理与防伪升级

微纳光学技术通过在材料表面加工微米或纳米尺度的结构，实现对光线的精密操控。这一技术突破了传统印刷的二维限制，使防伪图案能够随观察角度产生立体移动和景深效果，大幅提升了复制难度。

这颗星球，也就不再只是画出来的，而像是真的悬浮在那里。

对货币安全领域的影响

该技术的引入为纸币防伪提供了新的技术路径。业内人士指出，这种具有动态立体特征的防伪条，其直观的可辨识性与复杂的制造工艺，可能对全球货币安全体系产生示范效应。

• 防伪图案具备前后层次、角度变化和空间位置
• 蓝色3D防伪条代表当前微纳光学技术的最高水准
• 技术应用提升了纸币的防伪能力和鉴别便利性

OPPO 3D冰透悬浮工艺：微透镜阵列技术从防伪走向空间成像

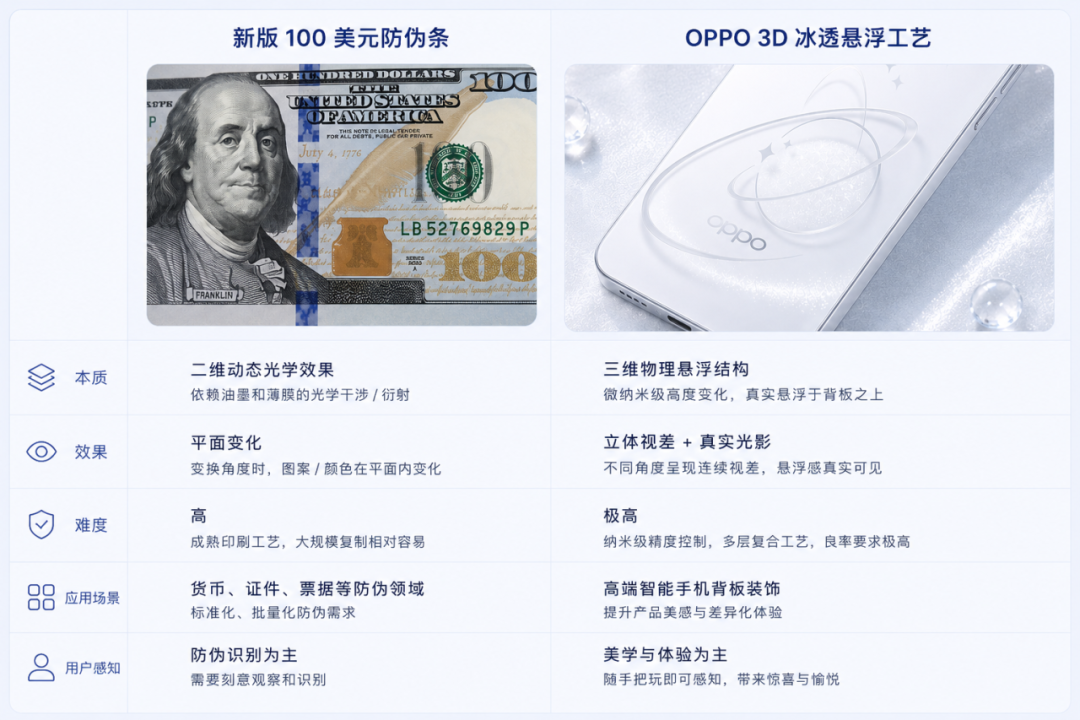

美元纸币防伪条上的动态效果，与OPPO 3D冰透悬浮工艺均基于微透镜阵列与微图文的对位原理。然而，后者在手机背板这样更大面积、更高审美要求的场景中，面临着远超防伪条的技术挑战。

技术原理的共同基础

微透镜阵列像镜头一样，将下方微图文的不同局部放大投射，随观察角度变化产生动态效果。美元防伪条利用这一原理形成周期性动态防伪效果，其核心是“小面积、高安全识别”，图像美观并非首要考量，重复图案反而利于高效生产。

"新版100美元防伪条的核心，是通过周期性结构形成动态防伪效果。它主要解决的是'小面积、高安全识别'的问题，图像美不美观并不是它的首要考量。"

OPPO技术面临的三大难点

• 精度要求更高：在手机背板的大面积上，每个微透镜对应的图文信息都不能简单重复，必须根据最终空间效果精密计算。
• 一致性要求更严：超百万颗微透镜必须全部“严丝合缝”对齐，才能构建一颗连续的、0–15mm立体渐变的星球，而不只是条形区域的简单复制。
• 美观度标准更高：工艺从“辨真伪”的安全场景进入“可感知”的浪漫维度，需要呈现清晰、肉眼可感知的空间成像效果。

从安全识别到视觉体验的维度切换

美元防伪条在条形区域内做好标准单元后不断复制即可。3D冰透悬浮工艺则是在整个手机背板的大面积上，构建由海量微图文信息与超百万颗微透镜共同组成的复杂系统。这一切换意味着技术目标从“高效防伪”转向了“连续、清晰、肉眼可感知的空间成像”。

OPPO将悬浮效果高度从12mm提升至15mm 3D冰透悬浮工艺实现量产

在手机外观工艺从“实验室样品”迈向“稳定量产”的过程中，一项核心视觉指标——悬浮效果的“高度”——被OPPO设计团队锁定为关键挑战。早期方案的清晰悬浮效果上限约为12mm，而OPPO计划将这一目标提升至15mm。

3mm提升背后的技术重构

这一看似微小的3mm增量，实际上要求微透镜参数、图文计算、材料折射与成像清晰度等环节进行全面重新匹配。设计团队指出，在手机背板上实现这一效果，决定了用户是否能直观感受到图案从背板中“浮”出的立体层次感，而不仅仅是层次略有变化的平面图案。该提升最终影响的是用户对产品外观的第一感知体验。

从样品到整板：量产阶段的工程挑战

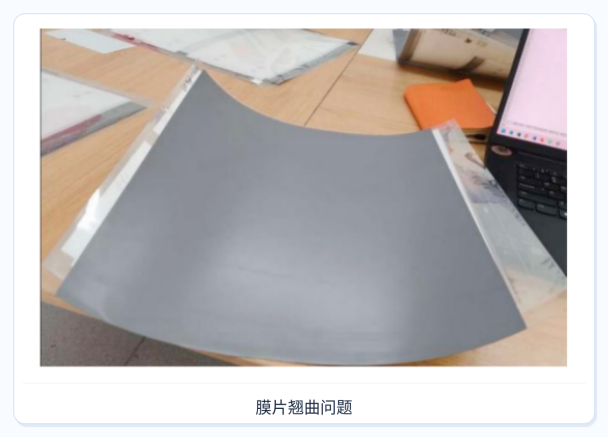

实验室成功制作出小块样品后，3D冰透悬浮工艺在进入量产阶段时面临了更复杂的现实难题。当工艺放大到整块手机背板时，因面积更大、结构更复杂且材料更为敏感，加工过程中极易出现材料翘曲与膜裂，这些问题直接影响贴合精度与成像稳定性。

为保证每一台手机上的效果一致，团队需要重新开发材料并反复迭代模具，这导致成本急剧攀升。这一过程考验的不再仅是设计能力，而是实打实的工艺工程综合实力。

工艺落地中的逻辑拆解

从设计到量产，3D冰透悬浮工艺的推进可拆解为四个核心环节的匹配：微透镜参数决定了光路路径；图文计算负责确定成像信息；材料折射率影响光线穿透与反射效率；成像清晰度则是前三者协同效果的最终验证。任何一环的参数调整，都会连锁影响其他环节。

• 微透镜参数需与目标悬浮高度（15mm）精确匹配
• 材料在整板加工时易出现翘曲和膜裂，需重新匹配配方
• 模具需反复迭代以确保贴合与成像的一致性

OPPO攻克3D冰透悬浮工艺对位难题 精度从30μm提升至10μm

在3D冰透悬浮工艺的研发过程中，OPPO与供应链伙伴共同解决了一项涉及微透镜阵列与精密图文精准对应的世界级难题。通过对位精度的提升，最终消除了图像虚化、模糊等影响立体效果的障碍。

对位偏差：影响立体效果的核心难题

3D冰透悬浮工艺的实现依赖于微透镜阵列与精密图文的精确对齐。如果对位出现细微偏差，最终呈现的图像就会出现虚化、模糊，立体效果大幅下降。这一精确对位此前被视为行业内公认的技术难点。

多方案协同：从8模到冷光源的技术路线

为攻克这一难题，OPPO与供应链伙伴采用了一体成型的8模方案，同时开发低收缩材料以减小成型过程中的尺寸变化。在视觉检测环节，改用CCD视觉系统替代传统方案，并采用LED冷光源来消除热膨胀影响。

CCD视觉系统（电荷耦合器件图像传感器）能够更精确地捕捉图文位置；LED冷光源则在提供稳定照明的同时减少热量对材料形变的影响。一体成型的8模方案相当于在单一模具中集成多组模腔，避免分步成型带来的累计误差。

精度跃升：为量产可靠性奠定基础

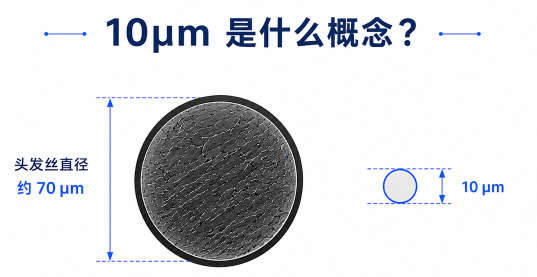

经过上述技术整合，最终将对位精度从原来的30μm提升至10μm。这一跃升意味着3D冰透悬浮工艺在消费电子产品上的量产可靠性得到显著增强，能够更稳定地呈现预期的立体效果。

OPPO Reno16系列采用3D冰透悬浮工艺，推动生产链路精度控制

在消费电子产品的制造中，一项工艺的精度控制往往以头发丝直径的几分之一为基准。对于手机背板这类大面积外观件而言，这种精度管理被行业形容为“头发丝上雕花”。OPPO Reno16系列所搭载的3D冰透悬浮工艺，正是通过从研发到量产的多环节协同，实现了用户最终看到的“悬浮星球”视觉效果。

工艺核心：从实验室到量产的稳定闭环

对消费电子产品而言，真正的挑战并非实验室中的惊艳瞬间，而是确保每一台产品都能稳定呈现这种视觉表现。OPPO 3D冰透悬浮工艺并非单点技术展示，而是形成了包含研发、工艺、材料和量产落地在内的完整闭环。该工艺通过极致的外观目标，牵引底层技术创新，再将技术转化为用户可直接感知的产品体验。

也正是这些看不见的精密环节，支撑了用户最终看到的“悬浮星球”。

OPPO方面指出，这一工艺链路的核心在于，围绕一个极致外观目标，推动整条工艺链的创新，而不依赖于堆叠硬件参数来建立产品辨识度。

视觉体验：无需辅助设备的“3D悬浮”效果

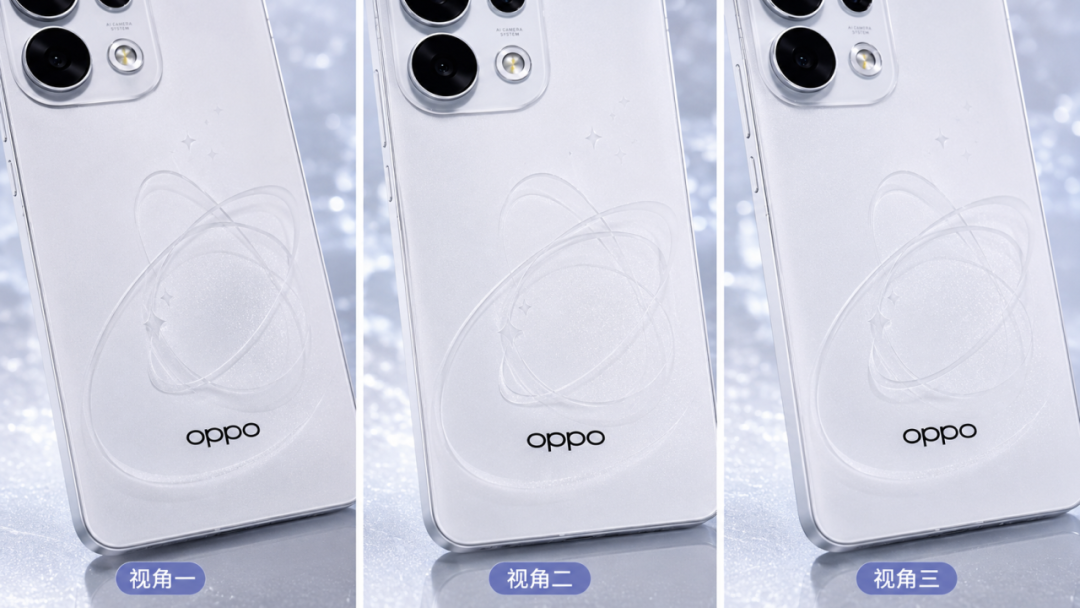

该工艺最显著的特色在于其直观性。用户无需佩戴眼镜或借助任何特殊设备，仅通过日常手持手机即可感知“3D悬浮”的视觉效果。这种体验不再局限于科幻词汇，而是成为可在日常使用中反复确认的视觉现象。

• 工艺精度以头发丝直径的几分之一为基准，针对大面积外观件进行控制。
• 3D冰透悬浮工艺从研发到量产形成多环节协同的完整性闭环。
• 用户无需辅助设备即可直观感知“悬浮星球”的立体效果。

OPPO Reno16系列的外观技术因此被视为不仅是“美则美矣”，而是在工艺链层面实现了系统性的创新突破。

OPPO以立体星球背板设计回应手机同质化竞争

当屏幕、影像、性能和续航等核心指标逐渐被视为智能手机的“基础能力”，厂商开始探索新的差异点。OPPO近期提出一种设计理念：手机背板不再是单纯的色彩纹理载体，而是可以拥有空间与光影的表达界面。

背板设计转向立体化表达

据OPPO的设计思路，手机背板正在从平面功能向立体艺术载体演进。该品牌试图在用户掌心构建一颗“立体悬浮的星球”，使其成为科技与审美共同构建的空间。这一方向意味着背板设计不仅承载颜色和纹理，更追求结构上的纵深感和光影互动。

“它也可以拥有空间，拥有光影，成为科技与审美共同构建的表达界面——在用户掌心，托起一颗立体悬浮的星球，也撑开一片属于自己的浩瀚宇宙。”

差异化竞争中的新尝试

这一理念折射出当前手机市场的竞争逻辑变化：当硬件参数趋同，产品“个性”成为被记住的关键。OPPO试图通过背板立体化设计，在触感和视觉层面赋予用户区别于平面机身的体验，而非单纯堆砌配置。

业内人士指出，立体背板的设计难点在于兼顾握持手感、结构强度与量产可行性。如果该方案落地，或将推动行业重新审视手机背板的定义边界。
