Intel 18A制程进入稳定量产阶段 缺陷密度趋近成熟水平

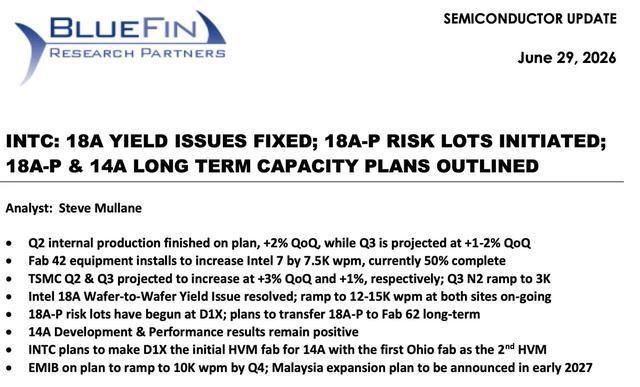

英特尔最新一代制造节点18A在经历数月良率问题后，已进入稳定的大规模量产阶段。根据卖方机构BlueFin Research Partners最新研报，该制程目前的良率表现已具备商业化可持续性。

缺陷密度降至成熟区间低端

研报指出，18A节点当前的缺陷密度已趋近成熟制程常见的D0=0.1至D0=0.2区间低端。D0参数代表每平方厘米晶圆上的平均缺陷数，数值越低意味着晶圆上可用的芯片数量越多，单位成本相应降低。

“在制造和成本两方面都具备可持续的高产能条件。”——BlueFin Research Partners研报

制程节点定位与竞争背景

18A是英特尔“四年五节点”战略中最后一个关键节点，采用RibbonFET全环绕栅极晶体管架构与PowerVia背面供电技术。该节点被公司视为重返先进制程主导地位的核心支柱，面向包括外部代工客户在内的先进芯片制造需求。

量产爬坡时间线回顾

• 英特尔此前在多个财报电话会中曾提及18A早期试产阶段的良率爬坡挑战。
• 本次BlueFin研报确认，随着缺陷密度指标改善，该制程已脱离良率波动阶段，进入稳定规模量产状态。
• 研报同时指出，18A的高产能条件将有助于英特尔降低每颗芯片的制造成本，从而改善代工业务的单位经济性。

对代工业务的影响

18A节点是英特尔晶圆代工服务的关键时间节点，其稳定量产意味着该制程可以向客户提供更可靠的交期与成本预算。对于正在评估是否将部分芯片订单转至英特尔代工的潜在客户而言，良率改善是重要的决策依据。

英特尔18A制程良率瓶颈解决 月产能约3万片晶圆进入稳定生产

行业分析机构BlueFin指出，困扰英特尔18A制程持续数月的良率瓶颈已在近期得到解决，该关键节点的产线从“攻克良率”转向“稳定生产”阶段。目前，首款18A产品Panther Lake处理器已进入导入和量产流程，工艺优化推动该节点趋于成熟稳定。

良率改善轨迹与先前预期保持一致

英特尔去年底曾表示，18A的良率以每月约7%的速度提升。BlueFin观察到，如今的改善轨迹与当时的预期基本一致。这意味着良率提升速度并未偏离原有规划，工艺爬坡节奏符合预定目标。

“过去几个月困扰18A的良率瓶颈已被英特尔解决，使这条关键节点的产线从‘攻克良率’转向‘稳定生产’的状态。”——BlueFin

量产产能集中于美国两座工厂

目前18A量产主要集中在两座工厂：美国亚利桑那州凤凰城的Fab 52，以及俄勒冈州希尔斯伯勒的一座工厂。两地合计月产约3万片晶圆。现阶段这一产能基本可以覆盖英特尔内部需求，包括Panther Lake在内的自家产品。

月产约3万片晶圆的产能，现阶段基本可满足英特尔自有产品需求。

后续产能扩充计划同步推进

随着更多产品转向18A制程，英特尔需要继续扩充整体产能布局。在当前发展阶段，18A仍以满足英特尔自有产品为主，公司一边推进制程优化，一边规划后续的产能扩展与节点演进。

• 首款18A产品Panther Lake处理器已导入量产。
• 良率提升速度约每月7%。
• 产能集中在美国亚利桑那州和俄勒冈州。

英特尔启动18A-P风险试产 14A节点目标2029年量产

英特尔已在俄勒冈州D1X工厂启动18A-P的风险性试生产。这一新版本被视为原始18A工艺的演进版，标志着公司先进制程从技术攻关转向稳态量产与代工市场布局。

工艺路线与产能规划

按照规划，18A-P完成验证后，将转移至Fab 62，作为长期高产能生产基地。面向外部晶圆代工客户时，英特尔的路线图将以18A-P、18A-PT以及后续的14A节点为主，其中18A-PT将与18A-P搭配，构成面向不同客户需求的工艺组合。

风险性试生产是半导体制造中在小规模产线上验证工艺稳定性和良率的阶段，为后续正式量产奠定基础。

在18A之后，英特尔也开始布局下一代14A制程。来自样片生产的早期结果被认为“前景乐观”，增强了公司对该节点研发推进的信心。

14A时间线与生产基地

英特尔计划利用D1X工厂承担14A初期的大规模生产，随后由俄亥俄州的新建设施作为第二生产基地，为节点全面铺开提供冗余和扩展空间。面向外部客户的14A风险试生产预计将在2028年启动，高产能量产目标则定在2029年。

• 18A良率的持续改善、Panther Lake的量产落地以及18A-P、18A-PT的启动，标志着英特尔在先进制程上的整体转向。
• 伴随14A节点的推进和美国多地产能的铺开，英特尔试图借由一整套从18A到14A的工艺与产能规划，在激烈的半导体制造竞争中重新巩固其技术和市场话语权。
