RTX 50 SUPER系列、AMD Zen 6、Intel翻新版齐曝光，显卡承重问题引关注

近期多个硬件领域的消息集中浮现，涉及英伟达、AMD与Intel的新品规划，以及显卡使用中的物理安全风险。据汇总信息，RTX 50 SUPER系列四款显卡型号被披露，AMD Zen 6架构桌面CPU或将迎来重大改动，Intel则将发布14代酷睿的翻新版本。与此同时，国内网友遭遇1500元买到塑料GPU核心的假RTX 4090，另有网友的RTX 5090疑似将主板“烤熟”，国外玩家则因显卡过重导致主板PCIe插槽被压断。

RTX 50 SUPER系列全面曝光：四款型号覆盖中高端

英伟达即将推出的RTX 50 SUPER系列显卡阵容已被完整曝光，涵盖四款型号。据披露信息，该系列将对现有产品线进行性能分层，具体规格与定位尚未完全公开。此系列被视为对当前RTX 50系列产品的补充与优化，预计将在下一代中高端市场占据关键位置。

AMD Zen 6桌面CPU架构大改，核心布局重新设计

AMD在Zen架构道路上的下一代产品Zen 6桌面CPU传出将进行较大幅度改动。据知情人士透露，新架构可能改变核心布局与缓存结构，旨在提升单线程性能与多核效能。当前AMD Zen 5系列尚未全面铺货，Zen 6的设计调整表明AMD正加快技术迭代节奏。

Intel将发布14代酷睿翻新版：重返主流市场策略

Intel计划推出14代酷睿的翻新版本，此举被解读为其应对市场竞争、填补产品空缺的补充手段。翻新版将沿用14代架构，但可能针对稳定性或功耗进行微调，目标客户群体为中低端装机用户。具体发售时间与定价尚未公布。

国内网友1500元买到塑料GPU核心：假RTX 4090再次曝光

一位国内网友以1500元的价格购入一块声称是RTX 4090的显卡，拆解后发现其GPU核心为塑料制品，完全无法正常工作。该事件再次警示消费者在非官方渠道购买高端显卡的风险。塑料核心通常为劣质模具或废弃芯片伪装，不具备任何图形运算能力。

网友的RTX 5090将主板“烤熟”：散热与功耗问题凸显

有网友反映其使用的RTX 5090显卡因高功耗导致主板局部温度过高，甚至出现“烤熟”迹象。RTX 5090作为新一代旗舰，其TDP与发热量显著高于前代，若机箱风道设计不当或散热器效能不足，容易引发主板供电模块过热，进而影响稳定性与寿命。

国外玩家因显卡太重致PCIe插槽被压断：物理结构隐患值得注意

一位国外玩家在安装高端显卡时，因显卡本体过重且未使用支撑支架，导致主板上PCIe插槽被压断裂。当前高端显卡普遍配备3扇乃至4扇散热模组，重量常超过1.5千克，长期悬挂可能对主板插槽造成不可逆的物理损伤。业内人士建议使用显卡支架或竖装方案以分散压力。

“显卡的物理尺寸与重量正在成为装机不可忽视的变量，尤其在高功耗风冷设计下，缺乏结构支撑极易引发硬件损坏。” —— 整理自玩家社区反馈

NVIDIA RTX 50 SUPER系列四款显卡规格曝光

据爆料大神Moore's Law Is Dead最新分享的信息，NVIDIA RTX 50 SUPER系列四款显卡的详细规格和性能目标已浮出水面。此前在上期硬件情报站中，已有消息称该系列正计划重回正轨。

四款型号覆盖高、中端市场

• RTX 5080 SUPER：定位旗舰性能升级。
• RTX 5070 Ti SUPER：面向高端游戏玩家。
• RTX 5070 SUPER：主攻主流性能市场。
• RTX 5060 SUPER：瞄准入门级与高性价比需求。

SUPER系列的命名逻辑

“SUPER”后缀在NVIDIA产品线中代表在原型号基础上进行核心规格升级，通常包含更多CUDA核心、更高显存带宽或更快频率。本次RTX 50 SUPER系列四款新品，旨在针对不同定位用户提供更具竞争力的性能选项。

爆料内容显示，RTX 5080 SUPER将采用升级版核心架构，RTX 5070 Ti SUPER则可能在显存配置上有所增强。具体频率、显存容量及定价尚未披露。

对现有市场格局的潜在影响

若四款SUPER型号最终按计划推出，将填补RTX 50系列中端和高端细分领域的空白，进一步巩固NVIDIA在消费级显卡市场的产品矩阵。但需注意，上述信息仍处于爆料阶段，最终规格与上市时间待NVIDIA官方确认。

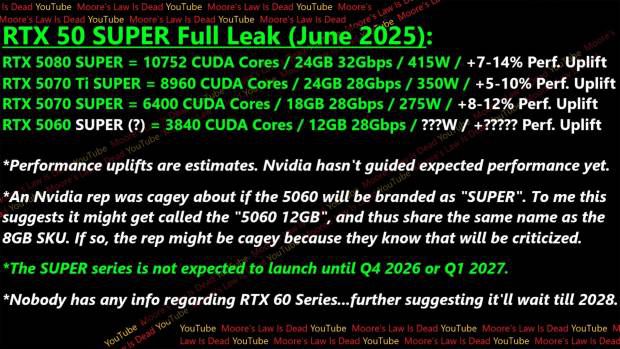

NVIDIA RTX 50系列SUPER型号参数曝光：显存全面升级，性能提升5％至14％

根据最新泄露信息，NVIDIA计划推出多款GeForce RTX 50系列的SUPER型号，覆盖从RTX 5080 SUPER到RTX 5060 SUPER（或命名为RTX 5060 12GB）。这些产品在保留原有核心架构的基础上，主要对显存容量和带宽进行了升级，同时提升了部分型号的CUDA核心数量与功耗。

RTX 5080 SUPER：显存升至24GB，性能预计快7％至14％

GeForce RTX 5080 SUPER维持与RTX 5080相同的10752个CUDA核心，显存从16GB GDDR7升级至24GB 32Gbps GDDR7。TDP从360W提升至415W，预计性能比RTX 5080快7％至14％。定价范围在999至1199美元之间，与RTX 5080首发价接近。

GDDR7是第七代图形双倍数据率显存，相比前代GDDR6X提供更高带宽和能效，32Gbps的数据传输速率意味着每秒可传输32Gb数据。

RTX 5070 Ti SUPER：显存升级至24GB，性能预计快5％至10％

GeForce RTX 5070 Ti SUPER未调整CUDA核心数，依旧为8960个，显存从16GB提升至24GB 28Gbps GDDR7。TDP从300W增至350W，性能预计比RTX 5070 Ti快5％至10％，预计定价749至799美元。

RTX 5070 SUPER：核心与显存双升级，性能预计快8％至12％

在四款SUPER型号中，只有GeForce RTX 5070 SUPER在CUDA核心数上做了调整：从6016个增加约4％至6400个。显存从12GB增至18GB，TDP从250W升至275W。性能预计比RTX 5070快8％至12％，预计定价为549至599美元。

RTX 5060 SUPER或以12GB显存版命名

GeForce RTX 5060 SUPER可能以RTX 5060 12GB的命名发售，显存提升至12GB，CUDA核心或与RTX 5060一致为3840个。TDP尚未披露，但预计也会有所上调。该型号定价信息暂未流出。

• CUDA核心：NVIDIA显卡中的并行计算核心，用于处理图形和通用计算任务，核心数量越多通常性能越强。
• SUPER型号通常定位为中期改款，在原有型号基础上提升规格，以应对竞品或填补细分市场。

整体来看，这代SUPER系列的核心策略是大幅增加显存容量，同时适度提升TDP以释放更强性能。随着显存配置向24GB、18GB等规格迈进，面向高分辨率游戏和AI创作场景的适应性将更加突出。

RTX 50 SUPER系列规格泄露：显存与频率成升级关键

最新泄露的参数信息显示，GeForce RTX 50 SUPER系列显卡的升级主要围绕显存容量、位宽以及核心频率展开。这系列产品被曝将搭载更强更大的显存模组，同时运行频率也有显著提升。不过，泄露信息同时指出，上述规格变化直接导致了显卡热设计功耗（TDP）的普遍上涨。

NVIDIA重心偏移：AI市场优先

值得注意的是，据泄露内容分析，NVIDIA当前的企业战略重心已明显转向人工智能（AI）领域，对传统游戏GPU市场的投入力度有所减弱。因此，即便RTX 50 SUPER系列能够依照泄露的价格区间发售，但NVIDIA是否能保证足量供应以应对玩家需求，在业内人士看来仍是一个问号。

“即便RTX 50 SUPER系列能够按照上面的价格发售，但NVIDIA能否保证满足玩家需求的GPU数量供应还是一个问号。”

素材中提到的“TDP”指热设计功耗，是衡量显卡或处理器在满负荷运行时产生的热量和所需散热能力的指标。更高的TDP通常意味着需要更强的散热解决方案。

AMD Zen 6架构桌面CPU或迎重大调整

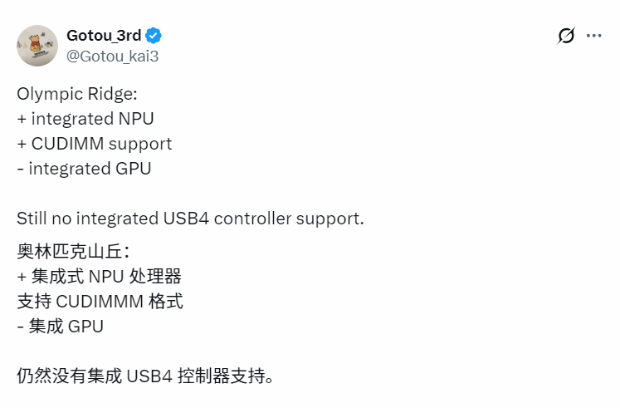

与此同时，AMD下一代桌面处理器也有新动向。根据泄露信息，基于Zen 6架构的“Olympic Ridge”桌面平台或将进行架构调整。该平台计划取消自AM5接口世代以来，在I/O芯片（IO Die）中集成的Radeon核显单元。

IO Die新变化：NPU取代核显

据消息称，被移除的核显空间将被NPU（神经网络处理单元）所取代。NPU是专门用于加速人工智能计算任务的处理器单元，这一调整直接表明AMD正试图在传统桌面CPU平台中强化AI计算能力。

AMD Zen 6桌面处理器Olympic Ridge 2027年上市：集成NPU、核数与缓存双双提升50%

据消息，代号Olympic Ridge的AMD Zen 6桌面锐龙处理器预计于2027年上市。该产品将在非APU产品线中首次集成NPU，但为此将移除自AM5平台诞生起标配的2 CU Radeon核显。与此同时，Intel则计划于2027年第一季度推出Raptor Lake Next，作为14代酷睿的优化重制版，主打DDR4兼容与性价比。

NPU首入桌面锐龙，核显让位

Olympic Ridge的NPU（神经网络处理单元）专为AI推理加速设计，此前仅出现在AMD的APU产品线中。作为首次在非APU桌面处理器中集成NPU，其代价是移除AM5平台标配的2 CU Radeon核显。这一调整意味着用户若需显示输出，必须搭配独立显卡。

CCD架构革新：12核48MB缓存

Zen 6架构的最大变化在于CCD（Core Complex Die）。每颗CCD从Zen 5的8核升级至12核，L3缓存从32MB增至48MB，核心数和缓存容量均提升50%。CCD采用TSMC N2P 2nm工艺制造，面积约76mm²，与Zen 5 CCD基本持平；IO Die则采用TSMC N3P 3nm工艺。

关键配置：单CCD版本覆盖6核、8核、10核、12核；双CCD版本提供16核（8+8）、20核（10+10）、24核（12+12），全部支持超线程。

X3D版本缓存可达288MB

消息透露，面向游戏玩家的X3D版本也不会缺席。基于双CCD的3D V-Cache型号，其缓存总量有望达到288MB。3D V-Cache技术通过在核心上方堆叠额外L3缓存，可显著提升游戏场景下的数据命中率。

平台升级：EXPO 1.2、Wi-Fi 7

Olympic Ridge继续使用AM5插座，但配套规格有所升级。EXPO 1.2配置文件将完整支持DDR5 CUDIMM内存，目标频率可达7200 MT/s，并支持更激进的ULL低延迟配置文件。此外，平台还将引入Wi-Fi 7和更多IO扩展能力。

Intel Raptor Lake Next：14代酷睿翻新归来

在AMD推进创新之际，Intel则选择优化旧架构。据爆料，Intel正在筹备代号Raptor Lake Next的第三代猛禽湖处理器，本质上为14代酷睿的优化重制版，预计2027年第一季度上市。该处理器主打极致性价比与DDR4内存兼容，延续LGA1700平台的生命力。

Intel Raptor Lake Next沿用LGA1700插槽 精简产品线取消Core 9型号

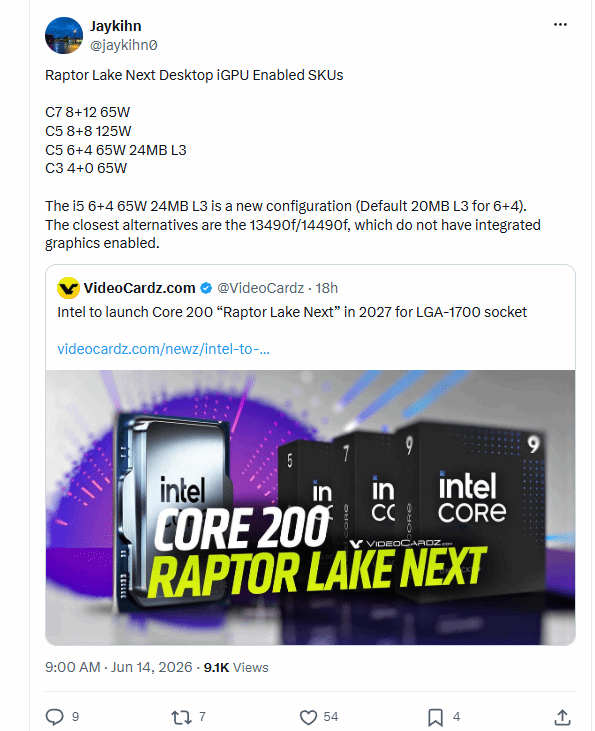

据最新消息，Intel计划推出的Raptor Lake Next系列处理器将沿用P+E混合架构与LGA1700插槽，保持与现有600系和700系主板的兼容性。该系列覆盖移动与桌面平台，最高提供125W TDP的桌面型号及HX系列移动处理器，但旗舰级Core 9型号将被砍掉，精简为Core 3、Core 5和Core 7三个档位。

产品规格细节

具体规格方面，定位最高的Core 7型号拥有8个性能核和12个能效核，总计20核，TDP为65W，规格与当前Core i7-14700完全一致。Core 5档位对应16核125W配置，与上一代Core i7-13700K相同。入门级Core 3采用4个P核、无E核的设计，TDP同样为65W。

“核显方面，它们仍将沿用HD700系列集成显卡，没有引入Arrow Lake的Arc Xe系列集显。”

在内存兼容性上，Raptor Lake Next系列将继续支持DDR4内存。在当前内存价格高企的背景下，与DDR5平台相比，DDR4内存能显著降低用户的装机成本，构成该系列对普通消费者的核心吸引力。

产品线与市场规划

根据规划，Raptor Lake Next或将与预计2026年底发布的Nova Lake形成高低搭配，作为Intel的性价比主力产品线。但也有消息称Nova Lake可能延期至2027年。截至目前，Intel官方尚未对上述传闻作出回应。

有业内人士指出，产品线精简（取消Core 9）配合旧插槽与DDR4支持，表明Raptor Lake Next的市场定位将聚焦于中低价位区间，旨在巩固存量用户基群，并与新一代平台形成差异化布局。不过，Intel不排除根据市场情况调整未来产品计划的可能性。

---

国内二手市场出现塑料GPU核心RTX 4090骗局 售价约1500元

国内二手市场近日出现了一种新型显卡骗局：不法商家在二手平台低价出售标称为“损坏”的RTX 4090显卡，实际其GPU核心完全由塑料仿造，显存为废片，整张卡无任何可用核心部件。

据报道，此类显卡的售价约为1500元人民币，远低于正常市场价格。买家往往误以为是可修复的损坏显卡，实则收到的是一张无任何GPU功能性的完全伪造品。

业内人士提示，此类骗局利用买家对“损坏卡可低价修复”的侥幸心理，且塑料核心外观具有迷惑性。建议消费者在购买高价电子产品时务必核实卖家资质，并警惕明显偏离市场价的商品信息。

买家1500元购入假RTX 4090 拆解发现核心为塑料制成

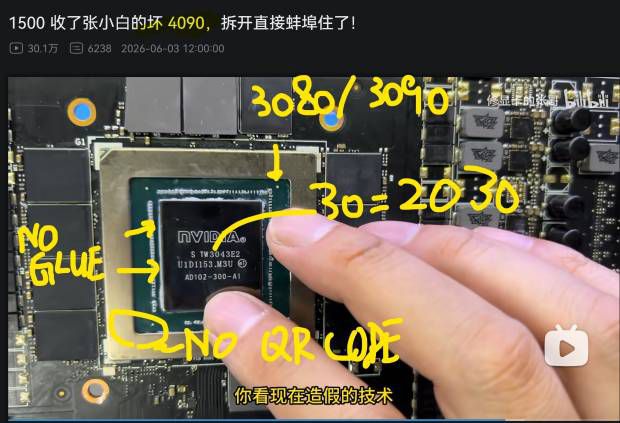

近日，有视频创作者披露，一位买家以1500元的价格购入了一块标注为损坏的RTX 4090显卡。拆解后发现，该显卡的PCB上虽然印有AD102-300-A1核心标记，但经仔细辨认，标记中的“30”日期代码暗示此卡生产于2030年，明显不符合现实时间。此外，左下角缺失正品应有的二维码，周边元器件布局也与正版RTX 4090存在差异。

核心区域实为塑料冒充硅晶圆

最关键的证据在于，显卡中心die区域并非硅晶圆，而是涂有假标记的塑料。显存颗粒也全部为报废芯片，仅用于使PCB外观完整，不具备任何实际功能。综合判断，这块显卡本质上是一块经过精心设计的废板。

“塑料冒充GPU核心的做法可以将造假成本压到最低，同时意味着普通用户即便拆开散热器检查也未必能很快识破。”——UP主视频描述

此前有报道指出，部分商家曾采用RTX 3080/3090的GA102核心改造后冒充RTX 4090，但本次使用塑料冒充核心的做法，在造假成本与伪装程度上更为极端。

• 造假核心标记中的日期代码“30”指向2030年，与当前年份矛盾。
• 正版RTX 4090 PCB左下角通常印有防伪二维码，该卡缺失。
• 中心die区域材料为塑料，而非真正的硅晶圆。
• 显存颗粒为报废芯片，无法运行，仅用于视觉完整性。

RTX 5090高功耗致主板“烤熟”

与此同时，论坛有网友分享了一则现象：其使用的RTX 5090显卡因高功耗、高发热，竟导致主板出现如同“烤熟”般的损坏痕迹。该事件进一步警示用户关注高端显卡的散热与供电匹配问题。

高功耗显卡导致主板“烫伤” 华硕ProArt X870-E用户分享显卡散热片变色经历

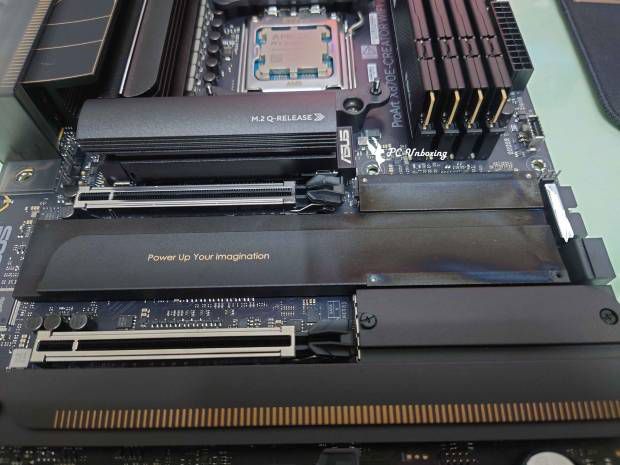

近日，一位使用华硕ROG ASTRAL RTX 5090显卡与华硕ProArt X870-E Creator WiFi主板的网友，在拆机维护时发现主板芯片组散热片出现大面积变色现象，形似“淬火”。该平台已持续用于AI创作等高负载工作约半年时间。

散热片“淬火”痕迹经清洁未能完全恢复

该网友在闲暇时将主机拆开，发现主板芯片组的散热片出现明显变色。经过清洁后，大部分痕迹已被去除，但无法完全恢复到原始状态。业内人士指出，此类变色通常与长时间高温有关。

“主板芯片组散热片变色严重，像淬过火一样。清洁后痕迹去掉了大半，但没办法完全恢复到原来的状态。”

RTX 5090高功耗或是主因

造成散热片变色的主要因素被指向RTX 5090显卡的高功耗特性。据素材信息，RTX 5090的满载功耗接近700W，瞬时功耗可接近1000W。这一功耗水平相当于家用微波炉或烤箱，在长期高负载工作场景下，显卡产生的热量会对周围硬件造成影响。

素材提及，该网友长期从事AI、创作等高负载工作，加剧了主板所处环境的温度。目前，该主板的表面工艺受温度影响呈现老化迹象，但据称基本不影响正常使用。

无支架安装或导致PCIe插槽损坏

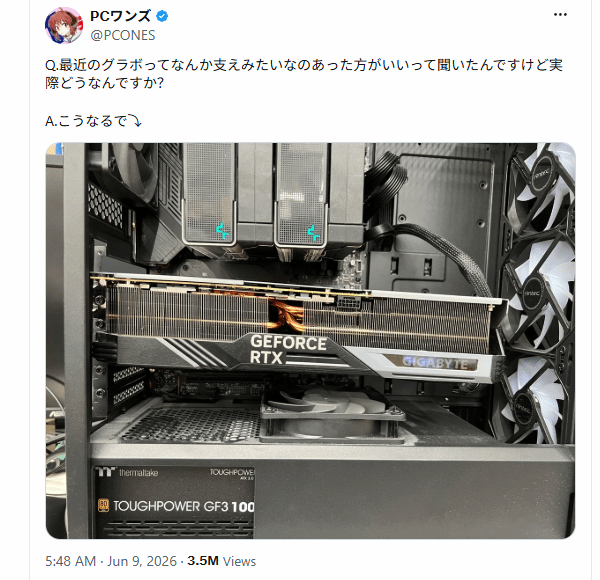

另一起由显卡重量引发的硬件问题同期引发关注。日本知名PC维修店PC1's在社交平台分享了一则案例：一块未安装支架的高端显卡，因重量过大导致主板PCIe插槽被压断。PCIe插槽是连接显卡与主板的关键通道，其物理断裂将直接导致显卡无法正常工作。

显卡未装支撑支架 2kg重量致主板PCIe插槽断裂

近日，一台搭载技嘉RTX 4090 GAMING显卡的主机，因用户未使用显卡支撑配件，导致主板PCIe插槽后半部发生断裂。幸运的是，显卡PCB板本身并未受损。

显卡规格与断裂原因

涉事显卡厚度达到3.8槽，重量约为2kg。用户在组装时完全未使用任何显卡支撑配件，使得主板PCIe插槽长期承受远超设计的负重，最终插槽后半部发生断裂。

“不知是用户粗心还是压根就懒得装，其组装时并未使用这一配件，最终酿成了本可避免的损失。”

原厂附送支架 用户闲置未用

技嘉RTX 4090 GAMING显卡原厂已附送专用支架。但用户未使用该配件，也未自行加装第三方支撑工具。

维修商：类似个案常见 均因显卡过重

维修商PC1's表示，日常会接到大量类似的维修个案，问题根源几乎都是显卡过重且缺乏有效支撑。当前所有采用三风扇设计的显卡在组装时都需搭配支撑配件。

• 只需用支架轻轻顶住显卡末端，就能有效分散主板的承重负担。
• 从而避免主板PCIe插槽承受其不该承受的重量。

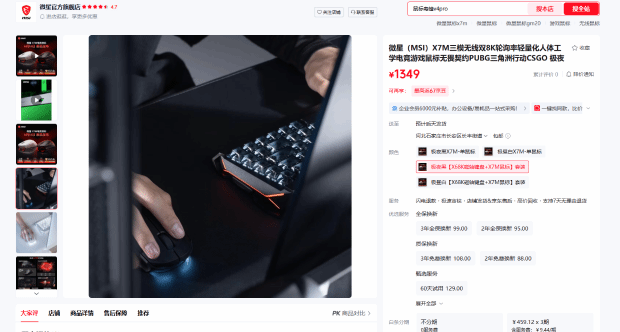

微星发布X68K磁轴键盘与X7M鼠标套装，售价1349元

微星近日推出X68K磁轴键盘与X7M三模无线鼠标套装产品，面向电竞游戏场景进行设计优化。该套装当前售价为1349元。

X68K磁轴键盘：65%配列与高轮询率

X68K磁轴键盘采用65%配列68键布局，整体以纯黑配色为主，表面处理结合电泳与丝印工艺，并支持RGB灯效。键盘内部采用横置式GASKET结构，旨在提供一定的缓冲与手感反馈。

键盘搭载微星定制的X-Stellar星核磁轴，轮询率达到8000Hz，支持全键无冲。在触发调节方面，键盘提供0.01mm可调精度的RT（快速触发）功能，以及0.01至3.3mm的触发范围调节。

所谓轮询率，指键盘向电脑报告按键状态的频率。8000Hz轮询率意味着每秒向电脑报告8000次状态，理论上可大幅降低输入延迟，在需要快速急停与连点的射击类游戏中具备优势。

X7M三模鼠标：双手对称与双8K轮询

X7M三模无线鼠标采用人体工学双手对称设计，中等偏小尺寸配合48g的轻量化结构。鼠标核心搭载原相PAW 3950 DM光学传感器，支持双8K轮询（即无线与有线模式均可达到8000Hz轮询率），同时配备高耐久欧姆龙微动。

• 三模连接方式，包括有线、2.4G无线及蓝牙。
• 低延迟表现可适配电竞游戏中的操控需求。

购买地址：点击进入（注：原文提供购买链接，本文未嵌入链接）

关于微星MAG B850M MORTAR WIFI 迫击炮主板

该套装还涉及微星MAG B850M MORTAR WIFI 迫击炮主板，但原文未提供更多关于该主板的详细配置与性能数据。

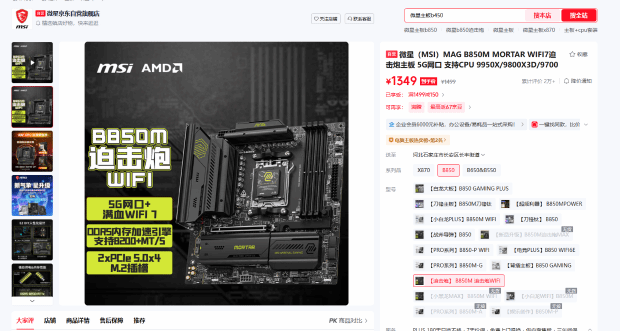

微星MAG B850M MORTAR WIFI迫击炮主板上市，售价1349元支持四年保修

微星旗下MAG B850M MORTAR WIFI迫击炮主板正式面向市场销售。该主板采用mATX版型，当前售价为1349元，并享有四年保修服务。

核心配置与接口

该主板配备2个PCIe 5.0 M.2插槽，支持DDR5-8200+MT/s内存，同时支持WiFi 7无线网络。主板采用12+2+1路供电设计，搭配8层服务器级PCB，旨在提供稳定的电力输出与信号完整性。

售价1349元，四年保修，购买地址已开放。

散热与设计细节

MAG B850M MORTAR WIFI使用了扩展型散热片，覆盖供电区域与M.2插槽，以辅助高负载场景下的散热表现。主板上应用了显卡快拆设计，用户拆装显卡时无需额外工具，操作更为便捷。

处理器支持

该主板支持AMD锐龙9000系列处理器，可配合该系列CPU组建mATX规格的整机平台。

• 主板版型：mATX
• M.2插槽：2个PCIe 5.0
• 内存支持：DDR5-8200+MT/s
• 无线网络：WiFi 7
• 供电规格：12+2+1路

关于“迫击炮”系列

“迫击炮”是微星MAG系列主板中的经典产品线，定位主流性能与耐用性，通常采用紧凑型设计并平衡接口配置。
