英伟达CUDA生态布局20年后持续推高公司营收与市值

在AI算力需求持续攀升的背景下，芯片厂商英伟达凭借其近二十年前开始布局的CUDA生态，近年来在营收与市值两个维度均实现了显著增长。

业内人士指出，英伟达当前占据市场领先地位的核心原因，并非源自单一硬件产品的竞争力，而是源于其创始人兼首席执行官黄仁勋在约20年前力排众议、坚持推动的CUDA生态建设。这一策略被市场视为一次关键的战略押注——CUDA作为一套并行计算平台和编程模型，能够使GPU不仅用于图形渲染，还适用于通用计算任务，特别是大规模数据处理与AI模型训练。

CUDA生态的商业价值

CUDA生态的长期积累为英伟达在AI产业爆发期提供了“工具”属性，使其得以向AI厂商销售高性能计算芯片。这种商业模式常被市场比喻为“卖铲子”——在AI掘金热潮中，英伟达提供核心基础设施。

黄仁勋在多个场合提到，CUDA的持续投入是英伟达技术路线的关键节点，初期并未获得广泛市场认同，但经过近20年的迭代，已形成庞大的开发者生态与应用基础。

战略赌注的回报

分析认为，CUDA生态的价值在当前AI大模型训练与推理需求激增的背景下被进一步放大。英伟达的产品线（包括A100、H100等系列）成为AI厂商采购的重点对象，直接推动了公司业绩与估值攀升。这一结果被市场解读为对黄仁勋当年战略决策的正面验证。

• 英伟达在AI算力市场保持较高份额，其营收与市值表现持续受到CUDA生态的拉动。
• 黄仁勋在20年前的选择被行业视为一次成功的长期技术押注，其收益在AI时代开始集中兑现。

AMD锐龙系列：从被动局面到市场翻身的历程回顾

一位行业知情人士在回顾AMD处理器发展历史时指出，该公司在约十多年前凭借锐龙（Ryzen）架构实现了一次关键的竞争优势转换。在此之前，AMD的处理器产品长期处于被Intel酷睿i3系列性能全面压制的局面。

业内流传着“i3默秒全”的表述，意指当时Intel酷睿i3处理器在默认频率下的性能足以全面领先竞争对手的同档次产品。这一格局在锐龙诞生后发生改变。

“不过这事儿嘛……得从十多年前苏妈靠锐龙翻身那会儿说起。锐龙诞生之前，AMD 的处理器一直活在 'i3 默秒全' 的阴影里。”

转折点的标志性产品

据引用描述，锐龙系列的推出成为AMD处理器业务的转折节点，从市场定位被动转向主动竞争。但该人士未提供具体销量或市场份额数据。

• 时间节点：约十多年前
• 关键产品：锐龙（Ryzen）系列
• 此前竞争格局：Intel酷睿i3性能优势明显

AMD初代锐龙IPC提升52% 8核16线程开启处理器核竞赛

在处理器市场以4核心为主流规格的年代，AMD推出的初代锐龙产品打破了这一格局。该系列基于全新的Zen架构，由业内被称为“硅仙人”的吉姆·凯勒主导设计，其性能与核心数量的双重突破引发了行业连锁反应。

性能与规格的双重突破

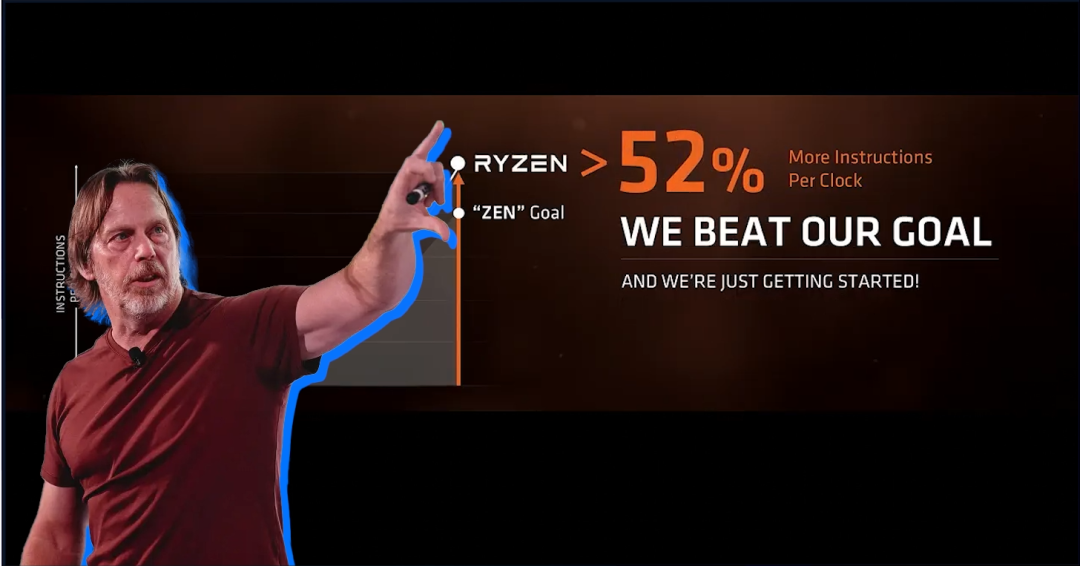

初代锐龙在IPC（每时钟周期指令数）性能上实现了52%的提升。这一数字意味着处理器在执行相同频率时能处理更多指令。同时，该产品采用8核心16线程的配置，在当时的消费级市场中属于顶尖规格。

“直到 Zen 架构横空出世——在 '硅仙人' 吉姆·凯勒的带领下，初代锐龙 IPC 性能实打实提升了 52%，8 核 16 线程的规格，更是在那个 4 核称王的年代震撼全场，也拉开了芯片厂之间 '核战争' 的序幕。”

引发行业“核战争”

初代锐龙的出现直接刺激了芯片厂商围绕核心数量展开竞争。业内将这一轮由AMD产品引发的核心数比拼称为“核战争”，其影响延续至后续多代处理器产品。

核心要素解读

• Zen架构：AMD研发的处理器微架构，初代锐龙是首款搭载该架构的产品。
• IPC：每时钟周期指令数，是衡量处理器同频性能的关键指标，数值越高代表效率越强。
• “硅仙人”吉姆·凯勒：业界对吉姆·凯勒在芯片设计领域突出贡献的赞誉，其主导了Zen架构的开发。
• 核战争：指处理器制造商在核心数量上的激烈竞赛，初代锐龙的8核规格直接点燃了这一竞争。

AMD Zen 3系列2020年实现单核与多核性能双超英特尔同期旗舰

AMD在2020年推出的Zen 3系列处理器，在单核与多核性能上均超越英特尔同期的旗舰产品。这一胜利从消费市场开始，逐步向数据中心B端蔓延。

数据中心CPU角色：从虚拟机到AI的协调调度

在数据中心领域，CPU的协调调度作用不可替代。从早期的虚拟机、云服务，到当前的AI应用，均依赖CPU进行任务分配与资源管理。

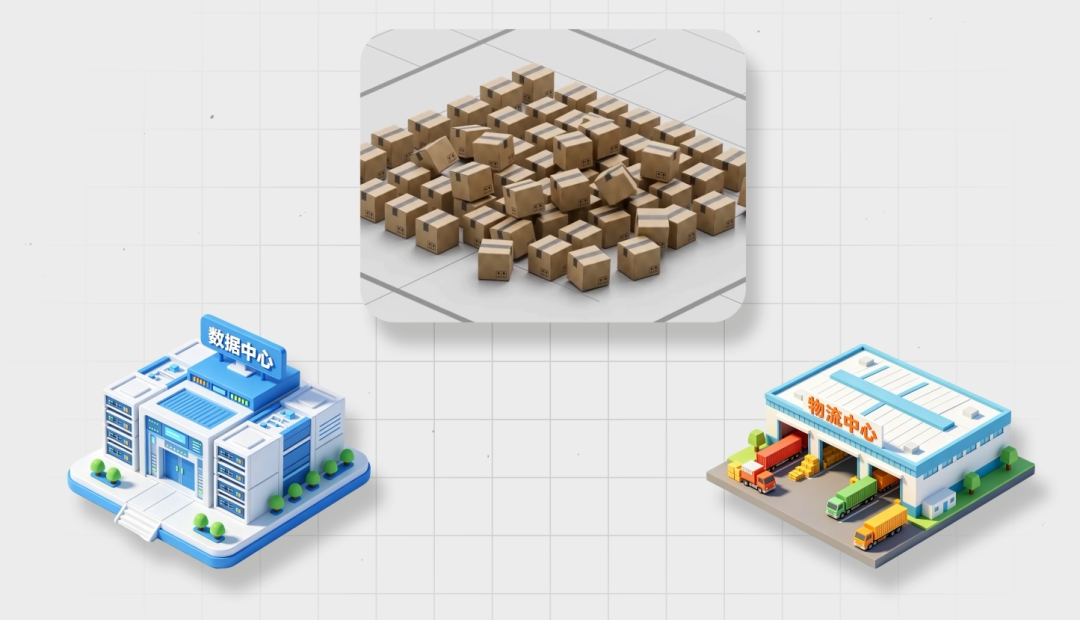

所谓数据中心，其实就是一个超级物流中心，本质是百万级的“小快递”同时配送。

这一比喻揭示了数据中心CPU在高并发场景下的核心调度职能——与GPU并行计算不同，CPU负责指令的精确分发与任务编排。

Zen 3架构性能突破

Zen 3系列是AMD在2020年推出的处理器架构，其单核性能较前代提升显著，同时多核性能也达到同期领先水平。该架构采用统一缓存设计，降低了核心间通信延迟。

• 单核性能：超越英特尔同期旗舰产品
• 多核性能：同样实现对竞品的反超
• 应用延伸：从消费级PC扩展至数据中心服务器

英伟达在GTC上展示自研CPU方案

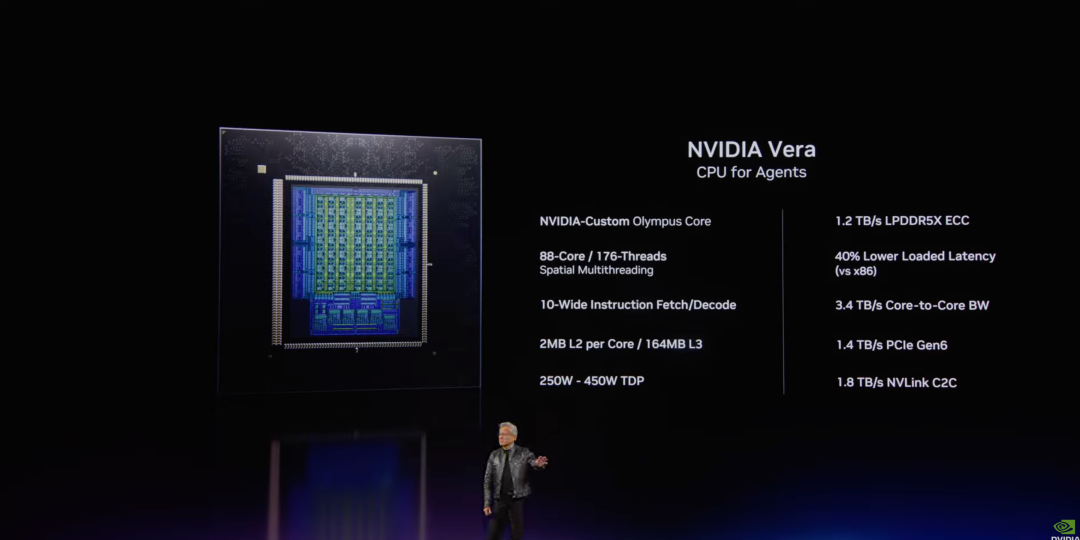

在日前举行的英伟达GTC（GPU技术大会）上，英伟达创始人黄仁勋展示了公司自研的CPU产品，引发业界对数据中心算力格局的关注。此举恰好回应了当前AI智能体兴起所带来的计算需求变化。

多核CPU与虚拟化提升效率

黄仁勋在演讲中用一个比喻阐释了多核CPU的优势：单核CPU无论多快，面对大量小任务时仍分身乏术；而多核CPU如同一支庞大的“司机车队”同时出发，并通过“拼车”（虚拟化技术）来服务更多客户，将效率拉满。这意味着在数据中心场景下，核数更多的CPU成为理想选择。

AI智能体依赖CPU执行任务

黄仁勋指出，随着AI智能体的普及，工具调用、任务编排等环节仍需CPU来完成，CPU在AI工作负载中的支撑作用日益凸显。此前英伟达以GPU著称，此次CPU产品的推出，标志着其计算生态布局的进一步延伸。

“尤其是现在AI智能体兴起，工具调用、任务编排，还得靠CPU来干活。”——黄仁勋在GTC上表示。

• 多核CPU通过并行计算应对百万级小件场景
• 虚拟化技术允许多个任务共享物理CPU资源
• 英伟达自研CPU面向数据中心及AI任务编排需求

AMD EPYC核心数十年间从32核增至256核 英特尔跟进至288核

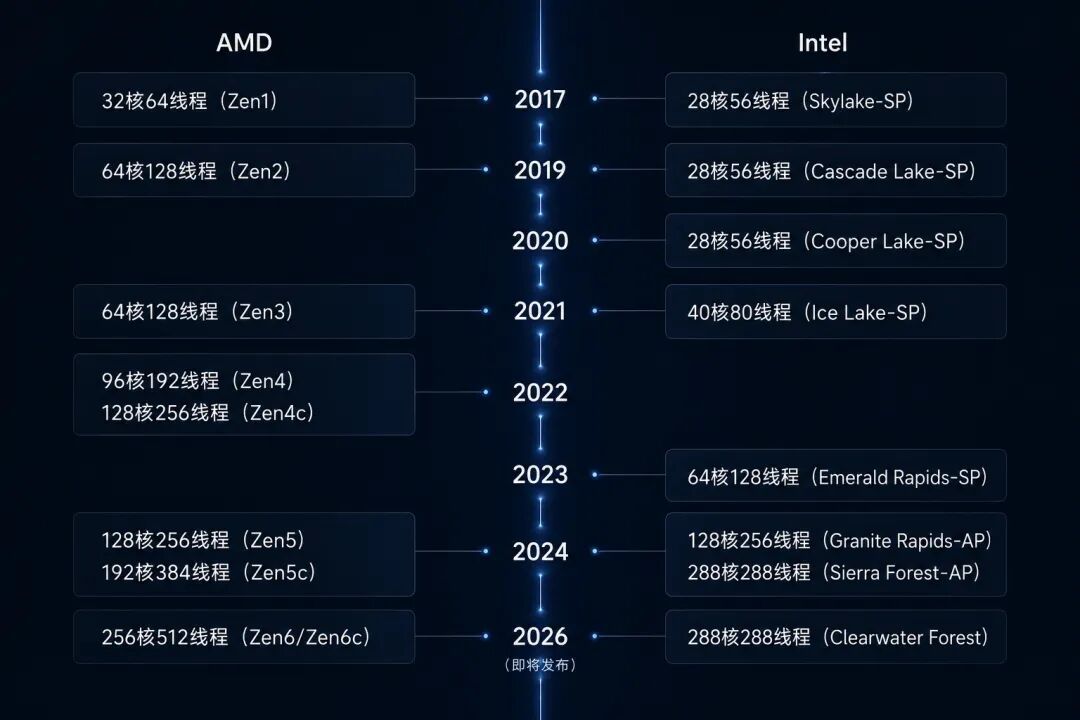

数据中心x86处理器市场的技术角逐在过去十年间经历了从英特尔一家独大到AMD强势崛起的转变。据行业回顾，2016年英特尔至强Broadwell最高提供24核心，2017年至强Skylake-SP上限提升至28核心。同年，AMD推出初代EPYC处理器，直接以32核心切入市场，打破英特尔在服务器芯片领域的垄断格局。

Zen架构奠定技术基础

AMD在消费级锐龙处理器上验证了自研Zen架构的性能优势后，随即将其延伸至数据中心领域。Zen架构是AMD开发的微处理器底层设计，强调每时钟指令数（IPC）与能效比，为后续EPYC系列的核心数持续扩张提供了架构支撑。

“接下来的十年里，AMD把EPYC的核心数一路堆到了256核512线程。”——素材原文

英特尔被迫跟进 核心数竞赛白热化

面对AMD的核海战术，英特尔开始调整产品路线。此前，英特尔在至强系列上保持相对保守的核心数增长，但在EPYC持续迭代的压力下，英特尔最终推出了128个大核心与288个小核心的产品组合。这一布局反映出两家企业在数据中心端的竞争已从工艺制程转向核心规模与异构架构的博弈。

• 2016年：英特尔至强Broadwell最高24核
• 2017年：英特尔至强Skylake-SP最高28核 | AMD初代EPYC 32核
• 十年后：AMD EPYC已达256核512线程，英特尔推出128大核+288小核方案

核心数竞赛背后的产业逻辑

EPYC是AMD面向数据中心推出的处理器品牌，其核心数的快速提升直接对应云计算、虚拟化等场景对高并行计算能力的需求。核心数增加意味着芯片可在相同功耗下处理更多虚拟机或容器任务，这一指标已成为服务器采购的关键衡量标准之一。英特尔从过去的主导者转为追赶者，表明x86数据中心处理器市场已进入双雄并立的竞争格局。

英特尔与AMD的核心竞赛：从“堆核”到“3D V-Cache”

关于英特尔处理器核心数量的讨论近期出现新动向。有观点指出，英特尔并非不会“堆核”，其策略转变与市场竞争对手AMD的持续施压不无关联。除了核心数量的增加，AMD还在缓存技术上祭出了新方案——“3D V-Cache”。

堆核策略与市场驱动

业内观察显示，英特尔近期在消费级处理器上加大了核心数量的投放。这一调整被部分分析人士解读为对AMD产品线布局的直接回应。当AMD在其锐龙系列中率先推出多核心方案后，传统上更注重单核性能的英特尔也开始跟进这一趋势。

“光靠‘便宜大碗’给家人们谋福利还不够，AMD 还祭出了杀手锏—— 3D V-Cache。”

3D V-Cache技术解析

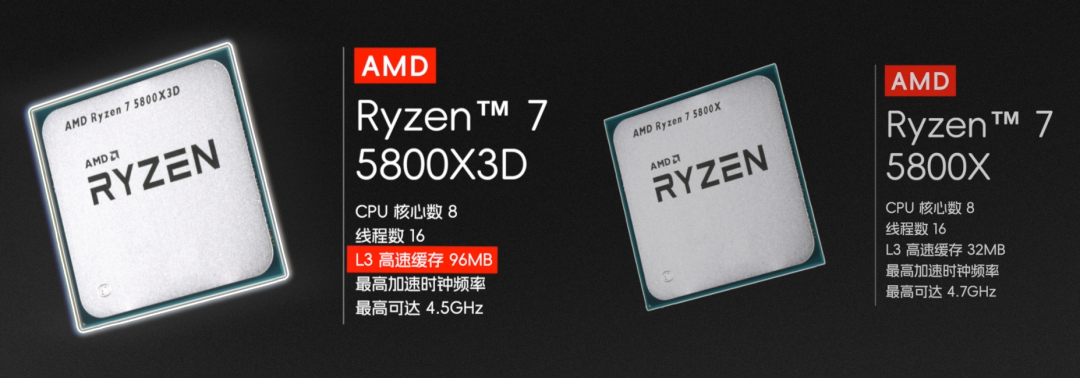

“3D V-Cache”是AMD在CPU封装层面采用的一种垂直堆叠缓存技术。其基本原理是在处理器核心芯片上方，额外叠加一层大容量缓存芯片。以初代搭载该技术的Ryzen 7 5800X3D为例，其L3缓存容量从标准的32MB增至96MB，提升了约3倍。

• 该技术通过增加处理器与数据之间的“物理缓冲区”，减少因内存延迟导致的性能瓶颈。
• 在游戏场景中，更大的缓存意味着处理器能更频繁地从高速缓存中直接调用数据，而非等待从系统内存读取。

从数据看效果

素材中提及，缓存容量的增加直接关联到游戏帧率的提升与稳定性。对于依赖CPU快速处理大量即时指令的3A大作或电竞游戏，这种直接嵌入核心的缓存扩容，比单纯提升核心频率或增加核心数量，提供了更直接的性能增益。

这种技术路线在市场上已形成差异化竞争。当英特尔持续优化其核心架构与频率时，AMD通过3D V-Cache开辟了另一条效能提升路径，旨在解决计算过程中“数据等待”的核心痛点。

AMD EPYC 9684X 3D V-Cache达1152MB 数据中心五年份额攀升至约30%

随着AMD EPYC系列处理器持续渗透，数据中心CPU市场格局加速变动。截至2025年，英特尔在该领域的份额已从2019年前的高位97%降至约70%，AMD则凭借3D V-Cache技术实现显著增长。

市场数据揭示份额迁移

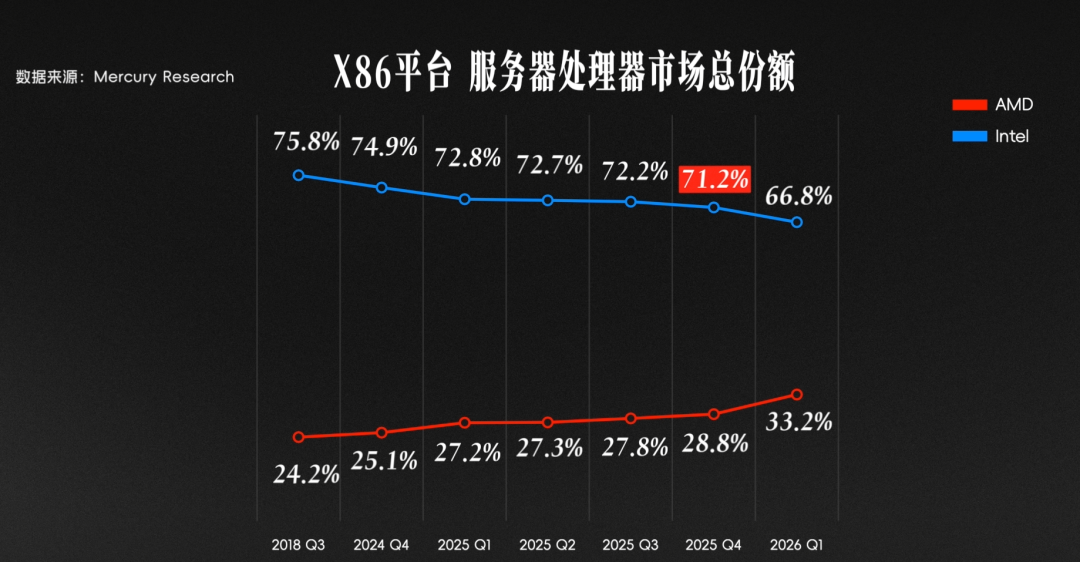

素材显示，2019年之前英特尔在数据中心市场份额一度高达97%。这一数字在2025年下降至约70%左右，对应AMD的EPYC处理器份额从约3%跃升至近30%。业内人士指出，技术迭代是推动这一变化的核心因素。

英特尔份额从2019年前的97%降至2025年的约70%，AMD同期占据约30%市场份额。

3D V-Cache技术解析

3D V-Cache是AMD在处理器上采用的垂直堆叠缓存技术，通过将额外三级缓存直接封装在计算芯片上方，降低数据访问延迟。以EPYC 9684X为例，该处理器集成96个核心，三级缓存总量达到1152MB。

竞品缓存对比

与英特尔至强8490H相比，EPYC 9684X的三级缓存优势接近3倍。这种缓存容量优势在超低延迟的金融交易、仿真计算以及有限元分析等重计算任务中可转化为明显性能提升。

• 金融交易：超低延迟对行情处理、订单执行至关重要。
• 有限元分析：工程模拟中需反复读写大量中间数据，大缓存可减少内存访问瓶颈。
• 仿真计算：科研与工业场景中，大缓存能显著缩短迭代周期。

（注：“有限元分析”是一种数值计算方法，将连续问题离散化为有限单元求解，广泛应用于结构力学、热传导等领域，对计算资源的缓存容量和带宽敏感。）

技术投入的回报体现

这些功能特性方面的投入，让AMD在今年彻底收到了回报。从市场份额变化来看，数据中心客户对EPYC处理器的认可度正在持续提升。

AMD数据中心CPU市场份额六年内达到30%

AMD在过去六年间，从接近于零的市场份额起步，逐步在数据中心CPU领域占据约30%的份额。这一增长轨迹，被业内视为“真香定律”在服务器市场的又一次验证，AMD也因此摆脱了此前风雨飘摇的经营困境。

CPU业务的翻身与市场立足

依靠向数据中心大规模供应CPU，AMD在短短六年内实现了收入结构的根本性调整。此前，该公司曾因财务压力面临大厦将倾的危机，而数据中心CPU的销售成为其重新站稳脚跟的关键支撑。

“AMD只用了短短6年，就从零拿下了30%的市场份额。” —— 原文引述

GPU业务的“神鬼二相性”与转折点

除CPU外，AMD的另一大核心产品线——GPU（图形处理器）业务，近年来的表现则相对波折。2006年AMD收购ATi（即现在的图形部门），此后其显卡产品在市场中的表现呈现起伏状态：旗舰型号有时可与英伟达正面竞争，甚至小胜；但在另一些时期，其旗舰卡只能与英伟达的中端产品抗衡。

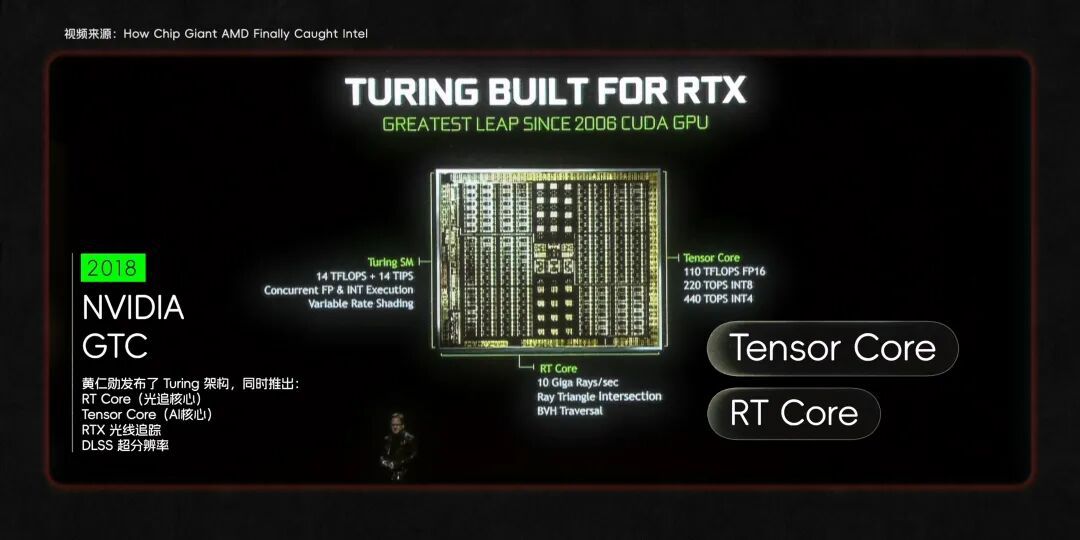

转折点出现在2018年。彼时，英伟达在消费级GPU中集成了RT Core和Tensor Core，并同步推出光线追踪与DLSS超分技术。这两项技术目前已成为游戏玩家普遍熟知的特性。

技术术语解读

• RT Core：即光线追踪核心，专门用于实时计算光线在场景中的反射、折射与阴影效果，提升图形真实感。
• Tensor Core：张量计算核心，用于加速AI推理与矩阵运算，在游戏中主要服务于DLSS等超分辨率技术。
• 光线追踪：一种通过模拟真实光线路径来渲染图像的技术，能显著提升光影质量。
• DLSS（深度学习超级采样）：利用AI算法将低分辨率画面提升至更高分辨率，在保持画质的同时提高帧率。

这些技术的引入，使英伟达在消费级GPU市场建立起明显的技术壁垒，也间接改变了AMD显卡业务在消费者端的竞争格局。

AMD 9000系显卡补齐光追与AI超分技术短板

在光栅化渲染技术之外，光线追踪与AI超分辨率已成为现代显卡竞争的关键赛道。AMD在近年来这两项技术上的追赶路径，经历了一段相对被动的时期。

光追与超分技术的历史差距

据行业回顾，AMD在推出颠覆传统光栅化渲染的技术后，后续两年的6000系显卡以及四年的7000系显卡，均未能提供业界主流水平的光线追踪与超分辨率技术支持。这导致其在实际游戏体验上与竞争对手存在差距。

“直到 2025 年 9000 系显卡的发布，AMD 才算有了不错的光追表现。”

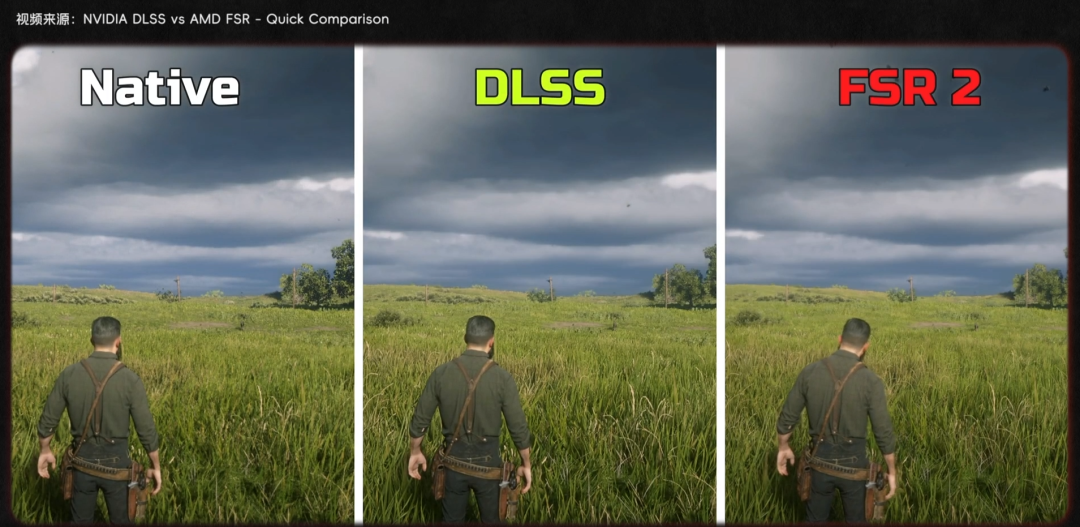

而在超分辨率与超帧技术领域，AMD早期推出的FSR（FidelityFX Super Resolution）主要依赖传统算法进行画面缩放与性能提升。虽然FSR能够实现功能，但在画面精细度与细节保持上，与NVIDIA基于深度学习技术的DLSS（Deep Learning Super Sampling）相比，仍存在肉眼可见的差距。

FSR4：基于AI的新一代技术

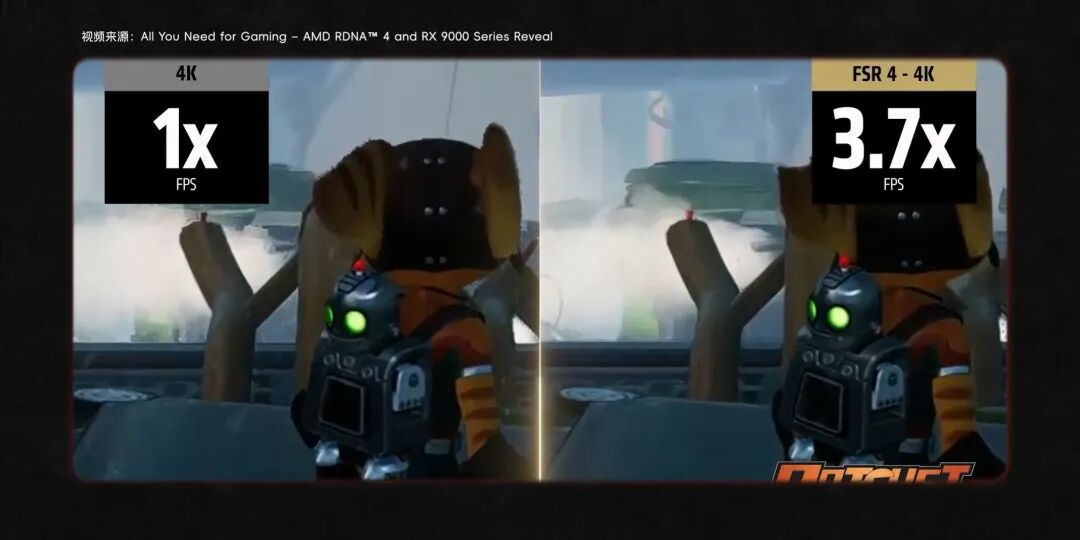

随着2025年9000系显卡一同推出的FSR4，成为AMD在AI超分领域的关键转折点。素材指出，FSR4是AMD首款真正基于AI算法的超分辨率技术，在画面表现上已具备与DLSS正面竞争的潜力，双方技术差距显著缩小。

（注：光线追踪指模拟真实光线物理路径的渲染技术；超分辨率指通过算法将低分辨率画面提升至高分辨率的技术。）

AMD GPU业务七年追赶：光追与CUDA生态仍存差距

在图形技术和服务器计算领域，AMD与英伟达的竞争格局呈现出显著的时间差与生态差距。据行业分析，AMD在图形技术方面花费了7年时间才追上英伟达的布局，而服务器端的竞争则延续了相似态势。

技术追赶与生态差异

对AI支持最好、坐拥CUDA生态的英伟达显卡直接成为市场主导。AMD方面在技术前瞻性上相对滞后，其对标CUDA的ROCm平台直到2016年才推出，导致算法支持与优化深度不及CUDA积累深厚。

无论是光追、超分超帧，还是大模型时代的软硬件支持，又或者是硬件性能，AMD的GPU确实不是英伟达的对手。

关键时间节点与产品对比

• AMD在光追技术领域较英伟达晚7年完成布局
• ROCm平台2016年面世，形成生态壁垒
• 英伟达凭借CUDA生态在AI服务器市场获得先发优势

目前来看，AMD在光追、超分超帧技术以及大模型训练的软硬件协同方面，与英伟达的市场竞争力差距依然明显。这一格局使得英伟达在数据中心GPU市场保持主导地位，AMD则持续面临生态建设与技术突破的双重压力。

AMD GPU 以性价比策略获取订单，CPU与GPU组合优势浮现

长期以来，AMD 在 GPU 市场的核心策略依赖于“性价比”优势，借此获取竞争对手未重点关注的订单。AMD 维持这一优势的方式较为直接：通过选择成本更低的 4nm 或 5nm 工艺，而非 2nm 先进制程，来降低生产成本，从而为产品设定更具竞争力的价格。

工艺选择降低成本

AMD 的策略逻辑在于，并非所有芯片都需采用最新、成本最高的 2nm 制程。通过采用成熟度较高、成本更低的工艺节点，AMD 能够在不牺牲核心性能的前提下，控制整体制造费用，为终端产品的定价留下更大空间。

“又不是什么芯片都得用 2nm 先进制程，更便宜的 4nm，甚至 5nm 工艺其实也够用了嘛。”

CPU与GPU混合需求形成新机遇

随着智能体技术引发市场对 CPU 与 GPU 混合需求的增长，AMD 的业务布局展现出意外优势。该公司在 CPU 和 GPU 两个领域均具备产品供应能力，形成了“左口袋 CPU、右口袋 GPU”的产品组合，能够同时满足两类芯片的复合需求，这被视为一种“无心插柳”式的市场定位。

• AMD 依靠性价比巩固 GPU 市场地位。
• 采用 4nm、5nm 工艺控制成本。
• 智能体需求推动 CPU 与 GPU 协同采购。

在当前的行业趋势下，AMD 的 CPU 与 GPU 双线布局，为其应对混合计算需求提供了差异化竞争基础。这种策略是否能持续转化成为市场份额的增长，仍有待市场验证。

AMD推出AI Max+ 395处理器，整合16核CPU与40CU核显

在处理器设计领域，AMD选择了一条不同于传统方案的发展路径，其最新产品AI Max+ 395通过将大尺寸CPU与GPU整合于单一芯片内，并集成内存模块，实现了性能与功能的协同提升。

技术架构特点

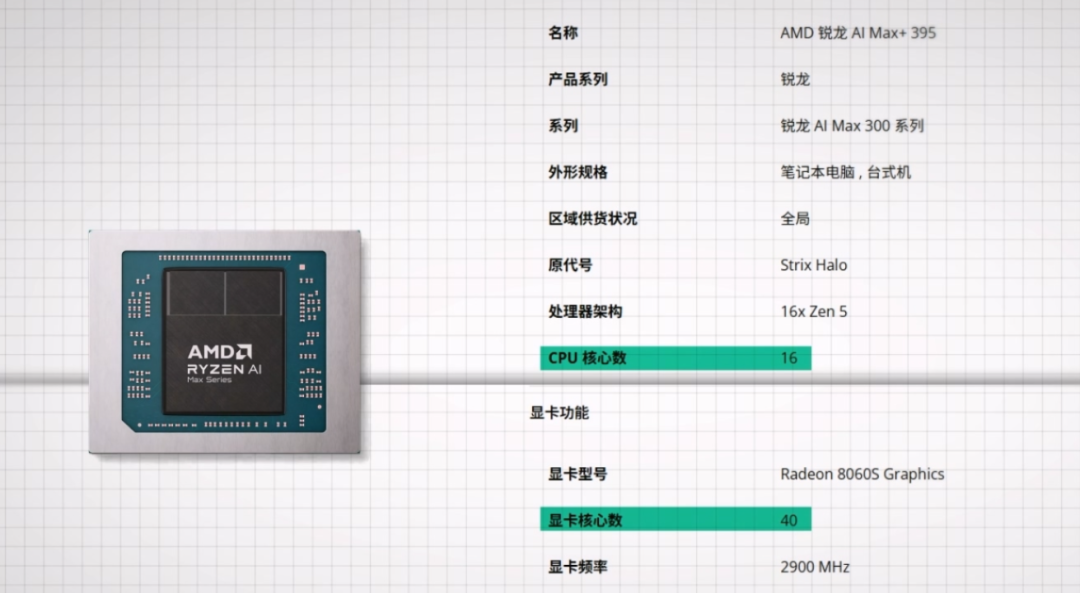

据AMD方面介绍，AI Max+ 395在一颗芯片中集成了16核心的中央处理器与拥有40个计算单元（CU）的集成显卡。该显卡被定位为“核显”，但其性能被描述为接近独立显卡的水平。

• CPU核心数：16核
• GPU计算单元：40CU
• 内存架构：采用共享系统内存设计

应用场景拓展

由于采用了共享内存架构，AI Max+ 395能够支持系统使用大容量内存。这一特性使其在运行大型人工智能模型时具备一定的硬件基础优势，用户可直接利用超大内存空间进行模型推理或训练任务。

“这颗U在一颗芯片里，塞入了16核CPU和40CU的‘核显’，性能堪比独显的同时，又可以共享系统内存，用超大内存直接跑大模型。”

AMD此举被视为对苹果芯片设计理念的借鉴。后者在Mac系列产品中较早采用统一内存架构，将CPU、GPU及内存封装在同一封装内，以降低数据延迟并提升能效。

需要指出的是，AI Max+ 395的具体上市时间、价格以及实际功耗表现等详细信息，目前尚未由官方全面公布。该产品的发布或将对笔记本电脑市场的性能标准产生直接影响，尤其是在需要同时兼顾计算密集型任务与图形处理工作的应用场景中。

AMD锐龙395小主机：搭载大模型本地运行，成本降至万元级

一台搭载AMD锐龙395处理器的小型主机近期引发关注，其市场价约在一万多元。相比配备大内存的Mac Studio，后者价格动辄达到三五万元，这一新选择为部分用户提供了成本差异显著的替代方案。

该设备主要针对重度使用大语言模型且对隐私有要求的用户群体。通过本地运行AI模型，用户无需将数据传输至云端，从而规避了隐私泄露风险，但此前这类需求通常需要投入较高硬件预算。

硬件成本与性能的权衡

Mac Studio作为苹果旗下高性能工作站，其大内存版本价格区间集中在三万元至五万元。而AMD锐龙395小主机以约三分之一的价格，实现了本地运行大模型的核心功能。业内人士指出，两者价格差距主要来源于品牌定位、内存配置及GPU算力差异。

“虽然依旧不便宜，但对于那些重度使用大模型、同时又有隐私顾虑的小伙伴来说，这个价钱其实挺划算的。”——用户反馈

适用场景的解析

该小主机面向的“重度使用大模型”场景，涉及持续加载和推理大规模神经网络模型。而“隐私顾虑”则指用户担心向云端服务器提交敏感数据时可能发生泄漏。本地部署方案通过将全部运算锁定在机器内部，消除了这一风险。

需注意，AMD锐龙395处理器本身集成显卡能力有限，其运行大模型的效能取决于内存容量与带宽。一万多元的入门价位通常对应基础配置，若需加载更大参数规模的模型，可能需进一步增加内存投资。

• AMD锐龙395小主机：约1万多元起
• Mac Studio（大内存版）：约3万至5万元
• 价格差：约2至3倍

AMD AI Max+ 395遭遇生态短板 开源ROCm追赶CUDA

AMD近期推出的AI Max+ 395芯片在运行主流大语言模型时表现尚可，但在多模态生成和模型微调领域仍存在兼容性障碍。与此同时，AMD已将旗下GPU计算平台ROCm全面开源，试图借助社区力量缩小与NVIDIA CUDA生态的差距。

兼容性分场景：LLM适配良好，多模态与微调存短板

据实际使用反馈，AI Max+ 395在运行常见的大语言模型（LLM）时，基本没有兼容问题。但一旦进入图片生成、视频生成或对已有模型进行微调等场景，芯片的生态适配就会变得不稳定。这种场景化的能力断层，是目前AMD AI生态的主要瓶颈。

“以LLM为代表的纯文本推理场景，AMD的兼容性无需担心；但图片视频生成和微调任务，目前体验尚不理想。”——来自一位长期使用该芯片跑本地模型的用户反馈。

开源ROCm：借社区实现“弯道超车”

面对持续存在的生态差距，AMD选择将ROCm平台完全开源。ROCm（Radeon Open Compute）是AMD为GPU加速计算打造的开源软件框架，开放代码后，第三方开发者、硬件厂商均可参与底层适配与优化。这一策略的核心逻辑是通过社区快速补全碎片化的应用需求，从而在AI训练与推理领域实现对CUDA的追赶。

• ROCm开源后，开发者可自行贡献针对图片、视频生成模型的底层支持。
• 模型微调所需的训练框架兼容性，也有望通过社区共建逐步完善。

AMD AI开发者大会：苏姿丰明确性价比生态路线

在日前举办的AMD AI开发者大会上，AMD首席执行官苏姿丰（苏妈）提出该公司在人工智能领域的新策略——围绕性价比构建专属AI生态。

生态定位：差异化竞争方向

苏姿丰给出的这一答案，意在通过强调成本与性能的平衡，与行业现有方案形成差异化。该策略聚焦于让开发者和客户在同等预算下获取更高的计算效率，从而吸引更多第三方软硬件厂商加入AMD的平台。

“并非追求最高算力，而是提供最具性价比的AI解决方案。”——依据现场表述，这成为AMD生态建设的核心逻辑。

AI生态拆解：从硬件到软件的协同

“AI生态”指围绕AI芯片（如GPU、加速卡）建立的开发工具链、模型库、框架适配以及开发者社区的总和。AMD此次强调的“性价比”生态，意味着其将优先降低入门门槛，而非单纯堆砌峰值性能。

• 硬件层面：通过调整产品定价策略，让中小企业和初创团队能以较低成本部署AI推理环境。
• 软件层面：优化ROCm开源软件栈，提高对主流框架（如PyTorch、TensorFlow）的兼容性与易用性。

这一路线直接回应了当前AI市场对成本敏感型需求的增长，有助于AMD在英伟达主导的生态中开辟新市场空间。

AMD推出全链路AI开发方案：从终端到数据中心统一软件生态

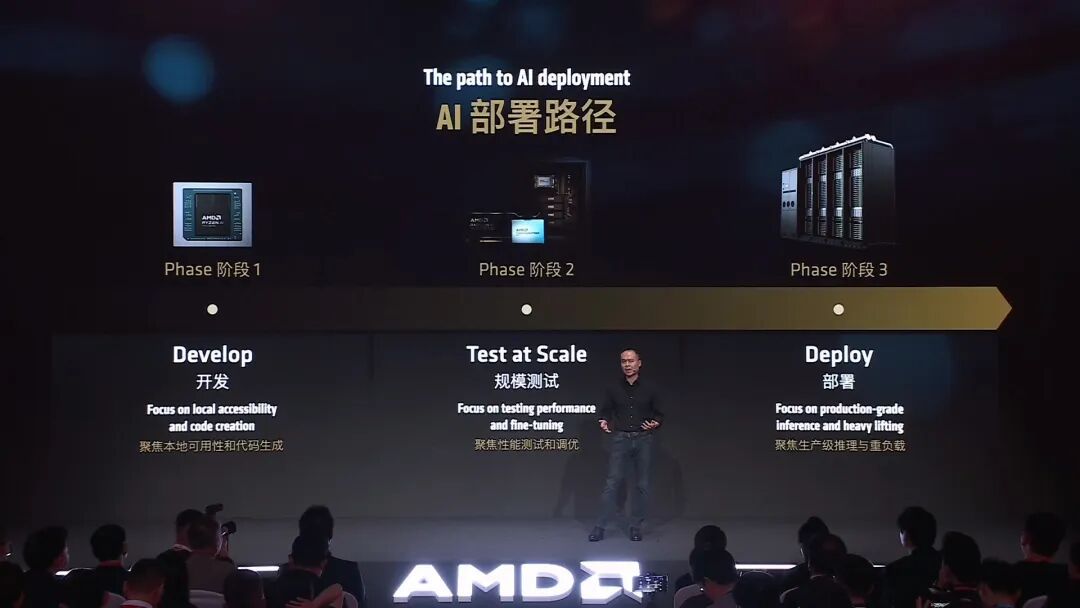

AMD近日发布了一套覆盖终端到数据中心的AI开发全流程方案。开发者可以在搭载AI Max+ 395等处理器的终端设备上快速验证想法，随后通过配备AMD显卡的工作站进行模型微调与测试，最终在数据中心环境使用AMD GPU完成生产部署。整套开发链路均运行在AMD的统一软件生态内，迁移效率显著提升。

终端快速验证与工作站微调测试

该方案的第一阶段聚焦于终端侧的快速原型开发。开发者使用AI Max+ 395等终端设备，可以直接在此类硬件上实现初步的AI想法与算法验证。随后，针对验证后的模型，开发者将转向搭载AMD显卡的工作站进行更深入的微调与测试。工作站环节承担了模型优化的关键任务，确保进入生产前参数调整与性能测试的完整性。

数据中心GPU实现生产部署

完成工作站的测试与微调后，开发流程最终进入数据中心部署阶段。在此环节，AMD的GPU硬件承担大规模AI任务的生产运行。AMD提出，由于从终端到数据中心的全流程均基于其自有软件生态，开发者在不同算力层级间进行模型迁移时，能够避免因底层框架不一致带来的适配成本与性能损失。

“整套流程都跑在AMD的软件生态里，迁移起来自然顺畅得多。”

• 终端侧：AI Max+ 395助力快速模型验证
• 工作站侧：AMD显卡进行微调与测试
• 数据中心侧：AMD GPU完成生产部署

这种端到端的统一生态，从逻辑上拆解了传统AI开发中因硬件平台割裂而导致的多次迁移与适配问题。市场分析认为，此类方案的推出，旨在降低开发者使用AMD硬件构建全线AI工作的时间成本与工程复杂度。

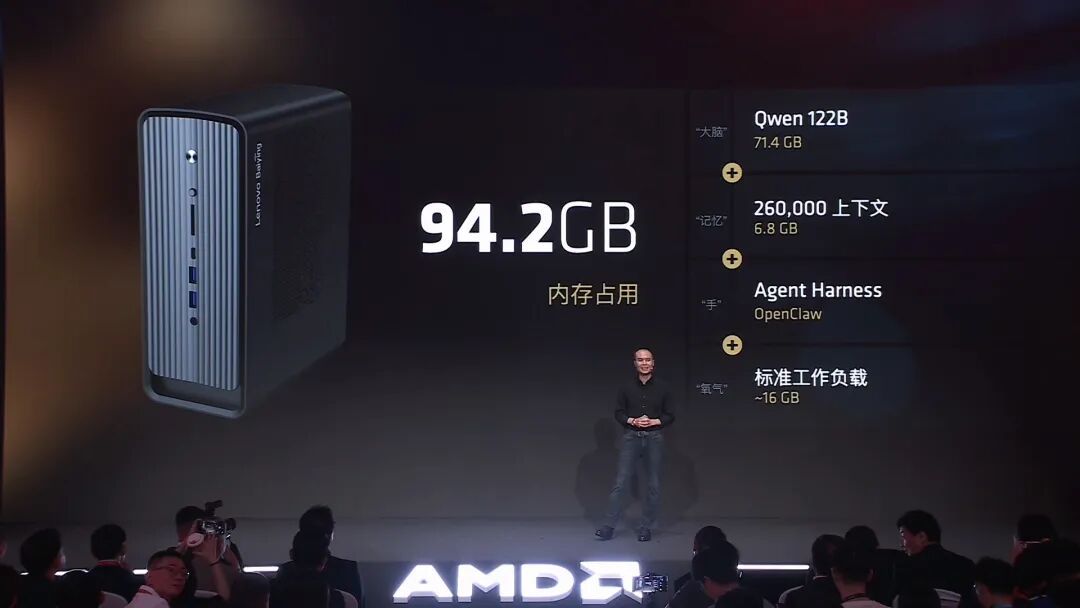

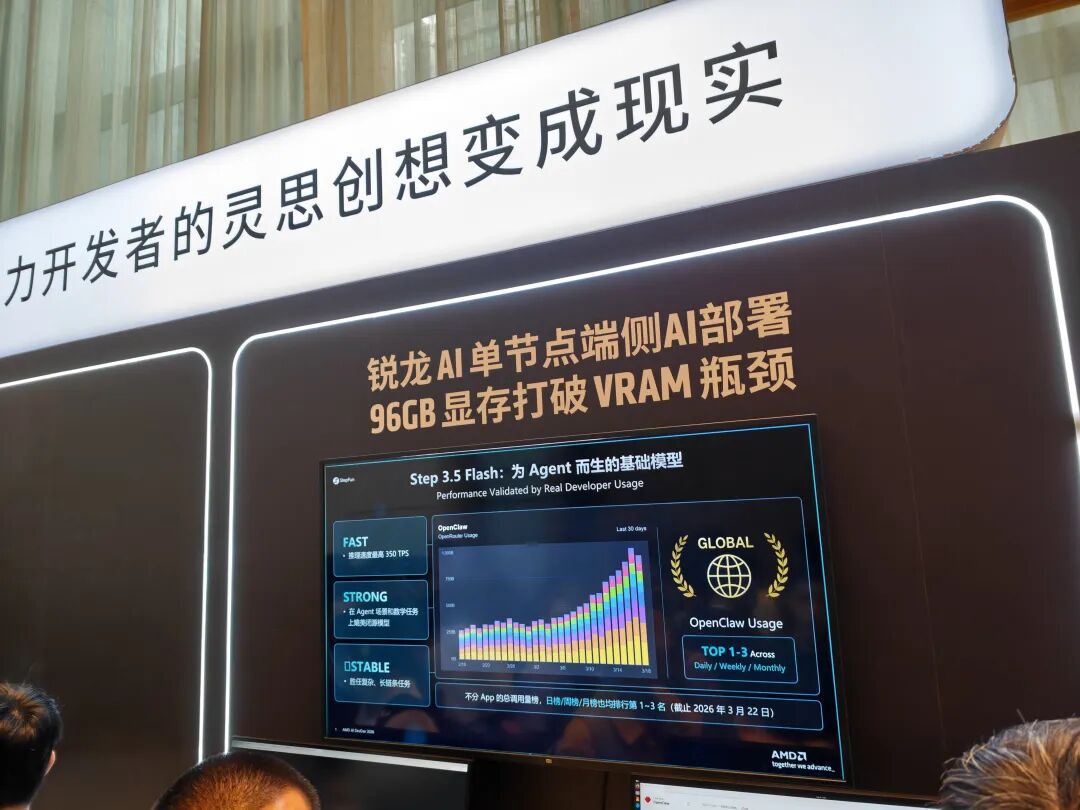

AI Max+ 395单台支持128GB统一内存 可本地运行Qwen 122B模型

在近日的一场行业大会上，相关厂商展示了AI Max+ 395平台的实际应用表现。该平台单台设备最高可配置128GB统一内存，并已将千问（Qwen）122B大语言模型成功运行在本地环境。

本地推理能力提升

统一内存是指CPU与GPU共享同一物理内存池，无需显存与内存分离，从而使设备可用容量达到128GB级别。这一设计帮助AI Max+ 395能够在终端设备上独立加载并运行参数规模达122B的大模型，无需依赖云端算力。

“单台 AI Max+ 395 最大支持 128GB 统一内存，能把 Qwen 122B 模型跑在本地”

隐私与延迟优化

本地运行大模型意味着用户数据无需上传至服务器，推理过程全程在设备内完成，可有效降低网络延迟并提升数据隐私保护水平。业内人士指出，这一能力对离线场景及敏感数据应用具有直接价值。

AMD宣布395系列处理器4台互联方案 同步推出开发者合作计划

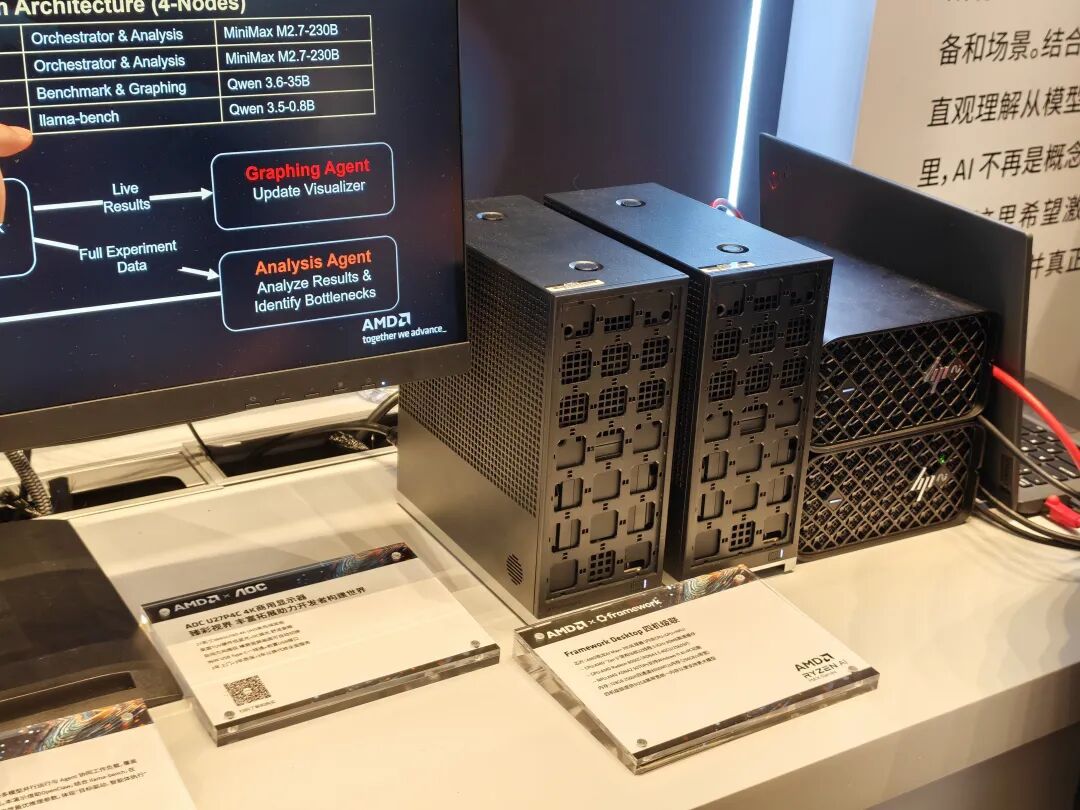

AMD近日披露了其处理器产品的新动态，宣布旗下395系列处理器可实现4台设备互联，并能够支持更大、更复杂的计算任务。这一互联方案旨在为高性能计算场景提供更高的算力支撑。

互联能力与算力支持

据AMD介绍，4台395互联的方案主要面向需要并行处理能力的用户场景。该方案并未在素材中提供具体的技术参数或性能对比数据，仅指出其可应对更大规模的工作负载。

与魔搭社区合作 释放云端算力

同期，AMD宣布了与魔搭社区的合作计划。根据该计划，每位参与用户将获得100小时的云端算力体验时间，用于直接测试算力性能。AMD方面在公告中表示：“好不好用，自己试试就知道。”这一举措旨在降低开发者和企业用户接触高性能算力的门槛。

“好不好用，自己试试就知道。”——AMD公告

• 4台395处理器互联，支持更大、更复杂的计算任务
• 与魔搭社区合作，每人可获100小时云端算力体验

市场影响展望

业内人士指出，此类互联方案与云算力体验服务的结合，可能加速特定垂直领域中处理器的应用测试进程，但具体成效有待实际反馈验证。素材中未提及该互联方案的上市时间及售价信息。

AMD AI开发者大会落地中国，软硬件生态建设路径浮现

今年AMD AI开发者大会选择在中国举办，该公司表示，这一选址基于中国对AI开源领域做出的突出贡献，体现了AMD对构建自身软硬件生态的高度重视。本次大会已于上个月结束，期间展示了AMD在AI开发工具、框架适配等方面的进展。

生态布局与开源策略

大会期间，AMD强调了与开源社区的协同，并展示了面向开发者的优化方案。这一举措被视为AMD尝试补齐软件生态短板的关键一步。此前，AMD在硬件端坚持性价比策略，并承接了被行业称为“过时”的产能——该表述通常指成熟制程或非前沿产线，用以满足特定市场需求。

“选在了对AI开源贡献最大的中国，足以见得AMD对生态的重视。”——素材原文

硬件战略：性价比与产能取舍

在硬件层面，AMD延续了以性价比为核心的竞争路线。通过接手所谓“过时”产能，AMD能够在保证成本优势的同时，为数据中心和消费级产品提供稳定供应。这种产能定位与生态建设形成互补，意在降低开发者迁移至AMD平台的门槛。

• 硬件端：坚持性价比路线，利用成熟制程控制成本。
• 生态端：通过AI开发者大会、开源合作吸引开发者。
• 产能端：承接“过时”产能，保障供应弹性。

市场影响

业内分析认为，AMD通过将AI开发者大会放在中国，直接对接了全球最大的开源贡献者社区，有望加速其ROCm（开放计算平台）等相关软件栈的生态成熟度。这一动作与硬件端的价格优势相结合，可能对当前AI芯片市场格局产生结构性影响。

AMD补齐生态短板或改变市场竞争格局

硬件性能与制造工艺均不占优势的AMD，正将竞争重心转向生态建设。据差评报道，一旦补齐生态短板，即使面临双重劣势，AMD仍有突围可能性。

生态短板被视为核心瓶颈

当前AMD在处理器市场面临工艺与性能的双重短板：其采用的制造工艺被部分观点视为“落后”，且产品性能在横向对比中也未能完全领先。然而，生态系统的薄弱才是限制其发展的更关键因素。补齐这一短板，或将成为AMD扭转局面的战略支点。

双重Debuff下的潜在破局点

报道指出，在顶着“落后”工艺与性能不足的压力下，AMD并非没有机会。通过完善软件栈、开发者工具等生态层，这些硬性劣势或能被部分抵消，从而形成差异化竞争力。市场观察人士认为，这一路径虽需时间，但具备可行性。

“当补齐生态这块最短的板之后，即使AMD顶着'落后'工艺，性能也比不过的双重Debuff，恐怕也能在市场杀出属于自己的一片天。”——差评
