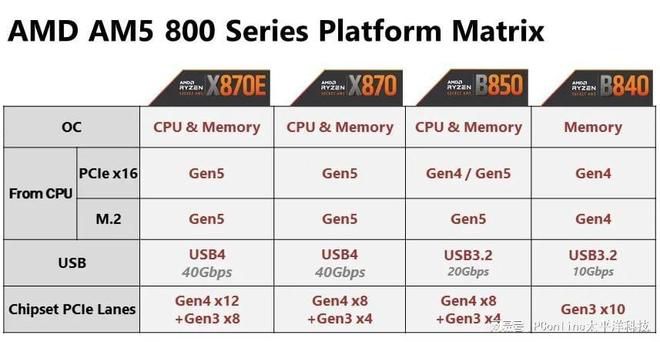

AM5平台进入第三年 X870E与B850芯片组定位分化

AM5平台自发布以来已推进至第三个年份，从最初的B650、X670到后续的B850、X870，芯片组产品线持续更新，但插槽规格始终未变，这一设计为老用户提供了升级便利。在800系芯片组中，X870E与B850分别指向不同的用户需求。

X870E旗舰定位 适合极致扩展

X870E被定位于旗舰级芯片组，堆料更为充分，主打扩展能力拉满。对于追求多设备连接、高性能接口的发烧友用户，X870E能够提供更丰富的PCIe通道和高速外设支持，适合构建高规格工作或游戏平台。

B850主打平衡 兼顾性能与预算

B850则被视为“刚刚好”的选项，支持锐龙9000系列处理器，同时提供DDR5内存、PCIe 5.0接口以及高速M.2固态硬盘插槽等核心规格，能够覆盖日常游戏和生产力需求。该芯片组在价格上更具优势，有助于用户将更多预算分配给CPU与显卡。

芯片组是主板上负责连接处理器、内存、存储及扩展接口的中枢控制单元，不同型号决定了主板支持的规格上限与扩展数量。

• X870E以扩展性见长，适合多PCIe设备、多M.2固态硬盘等场景。
• B850在保持PCIe 5.0、DDR5等核心特性的同时，降低了平台整体成本。

在插槽兼容性不变的前提下，B850的推出进一步丰富了AM5平台的选择层次，使中端用户能够在控制预算的同时享受新一代处理器与高速存储带来的性能提升。

微星MAG B850M MORTAR MAX WIFI迫击炮上市，加入外置时钟发生器支持异步外频超频

微星近日推出新一代MAG B850M MORTAR MAX WIFI迫击炮主板，该产品基于B850芯片组，最大的变化是加入了外置时钟发生器，支持异步外频超频——此前这一配置多见于X870E级别主板。

芯片组定位：核心能力未缩水

B850芯片组与X870E相比，在PCIe通道数和USB接口数量上做了一些精简，但核心能力并未缩水。B850同样支持锐龙9000系列处理器、PCIe 5.0显卡和M.2固态硬盘。对于主流装机用户而言，该配置已完全够用。

外置时钟发生器的作用

外置时钟发生器是一种独立的时钟信号源，可为主板处理器提供更精确、更稳定的基准频率。搭载该元件后，主板能够实现异步外频超频，即在不影响其他总线频率的情况下单独调整处理器外频，有利于挖掘CPU潜力。此前这类设计通常只在X870E高端芯片组上出现。

迫击炮系列的演变

微星的迫击炮系列在B850阵营中拥有特殊地位。从B450M迫击炮开始，该系列因良好的性能表现成为AMD中端装机的常见选择。DIY圈中流传着“遇事不决迫击炮”的说法，反映出该系列在用户中的认可度。此次新一代产品延续了“加量不加价”的策略，在上市前已受到较多关注。

这款主板的具体表现是否配得上那份期待，还需通过后续拆解测试来验证。

• 支持锐龙9000系列处理器
• 配备PCIe 5.0显卡插槽
• 搭载PCIe 5.0 M.2固态硬盘接口

微星B850 MAX升级：OC Engine外置时钟发生器下放至MAG迫击炮系列

微星在其B850芯片组主板基础上推出了MAX版本，核心升级点在于板载了一颗外置时钟发生器芯片——OC Engine。这一改动使主板能够实现异步外频模式，在超频过程中将CPU外频与周边硬件隔离，降低操作风险。

异步外频模式的技术解析

传统超外频操作会同时影响CPU、内存控制器以及PCIe总线等多个硬件模块，一旦设置不当容易导致掉盘或系统死机。而OC Engine支持的异步外频模式允许用户单独调节CPU外频，周边硬件的频率保持独立运行，从而实现更精细、更安全的超频控制。

OC Engine（外置时钟发生器）是一种独立于主板PCH芯片的频率生成单元，可提供更纯净、更稳定的时钟信号，同时支持对CPU外频的独立调节。

技术下放路径

此前OC Engine功能仅出现在旗舰级主板，例如微星X870E UNIFY-X MAX上。如今该配置被下放到MAG B850M MORTAR MAX WIFI迫击炮型号中，意味着中端用户也能获得此前高端平台独有的超频防护机制。

• 微星MAG系列定位为军工风格主板，主打性价比与稳定性。
• 迫击炮（Mortar）是MAG系列中的热门型号，长期面向主流玩家市场。

从旗舰板到中端板的硬件复用，反映出主板厂商正在将专业级超频辅助技术逐步普及至主流消费层级，这一趋势或有助于降低用户超频入门门槛，同时提升B850平台的整体可玩性。

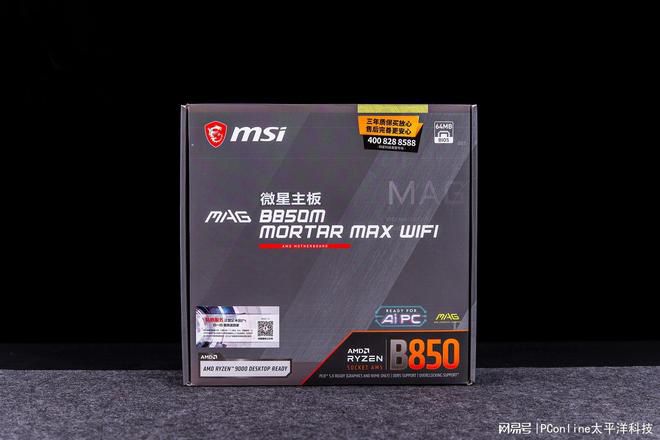

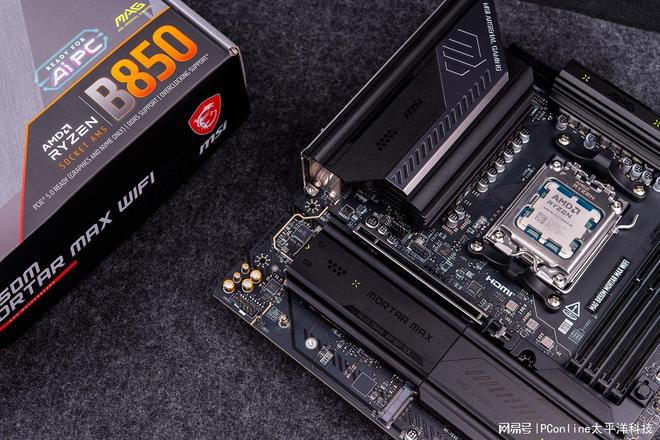

微星MAG B850M MORTAR MAX WIFI主板开箱：深灰硬朗包装 标注Ryzen 9000 Ready

微星MAG B850M MORTAR MAX WIFI迫击炮主板于近期正式亮相。开箱所见，其外包装延续了迫击炮系列一贯的设计语言，采用深灰色硬朗风格，整体视觉主打沉稳与专业。

包装正面信息：型号与芯片组标识清晰

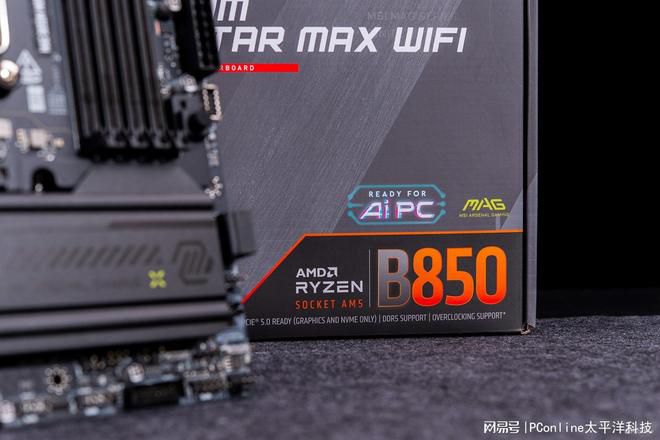

包装正面印有产品型号与“MORTAR MAX”字样，右下角标注了B850芯片组以及“AMD Ryzen 9000 Desktop Ready”标识。其中“MORTAR”为迫击炮系列命名，“MAX”代表增强版本；B850芯片组属于AMD芯片组家族，而“Ryzen 9000 Desktop Ready”则表明该主板已准备好支持AMD Ryzen 9000系列桌面处理器。

右下角标识：B850芯片组 + AMD Ryzen 9000 Desktop Ready

迫击炮系列风格延续：深灰硬朗外观

微星迫击炮系列主板包装采用深灰与硬朗线条搭配，本次开箱的MAG B850M MORTAR MAX WIFI同样沿袭这一视觉特征。包装正面除型号、芯片组标识外，未额外展示散热模组或接口细节，整体保持简洁。

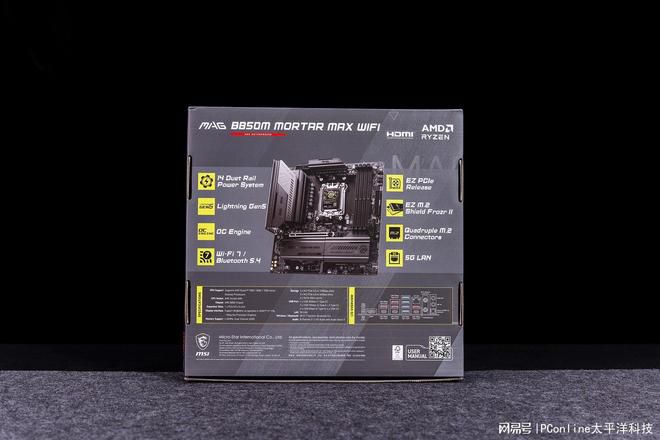

迫击炮主板包装规格曝光：14+2+1供电配4个M.2接口及Wi-Fi 7

根据包装背面罗列的信息，迫击炮系列主板的主要卖点得到集中披露，涵盖供电、存储、网络及接口等多个核心维度。

供电与存储配置

该主板采用14+2+1供电设计，共计17路供电回路，旨在为CPU及关键组件提供稳定电力。存储方面，主板提供了4个M.2接口，可满足多固态硬盘扩展需求。

包装背面显示，主板支持Wi-Fi 7无线网络标准，并配备3个Type-C接口。

网络与接口规格

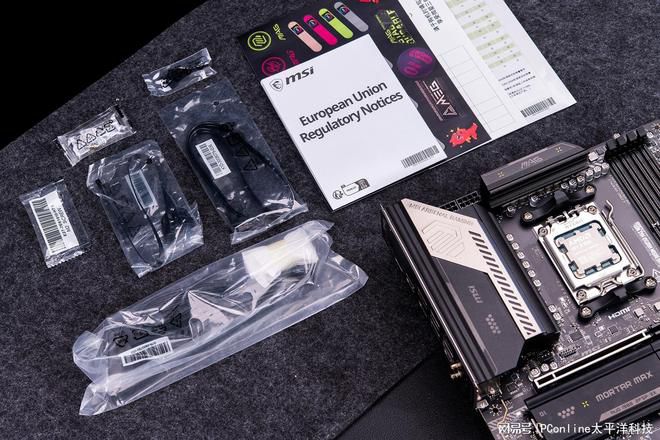

无线网络升级至Wi-Fi 7规格，对应更高速的传输能力。接口方面，板载3个Type-C接口，以适应主流外设连接。附件清单延续迫击炮系列传统，包含多种线材、EZ安全钥匙以及磁吸式鲨鱼鳍WiFi天线。

• 供电：14+2+1相（共17相）
• 存储：4个M.2接口
• 网络：Wi-Fi 7
• 接口：3个Type-C
• 附件：线材、EZ安全钥匙、磁吸式鲨鱼鳍天线

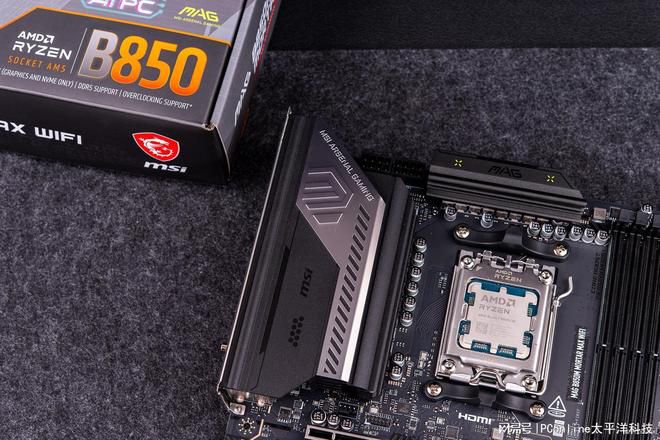

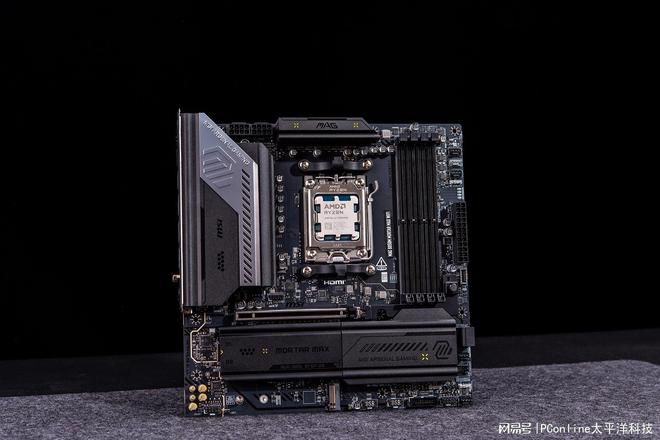

微星MAG B850M MORTAR MAX WIFI主板亮相：M-ATX规格，VRM全覆盖散热装甲

微星MAG B850M MORTAR MAX WIFI主板（迫击炮升级版）的外观设计细节曝光。该主板采用标准M-ATX板型，搭配纯黑PCB与黑银色金属散热装甲，整体风格低调内敛，质感扎实。

外观与标识

散热装甲上丝印有浅色MORTAR MAX字样，以此表明其作为迫击炮系列升级版的身份。MORTAR意为“迫击炮”，是微星MAG系列中面向性能玩家的经典子系列；MAX后缀代表增强版本。

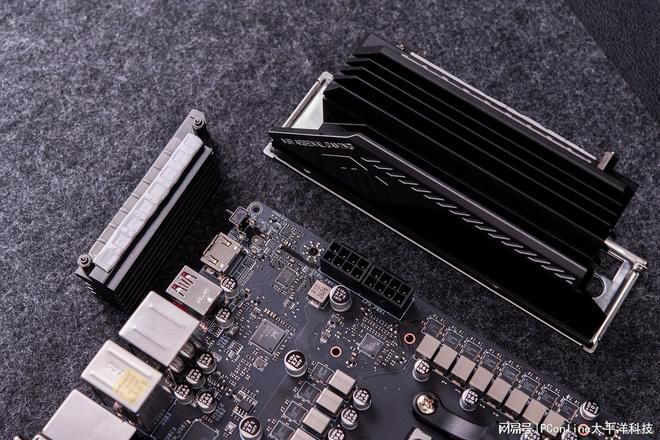

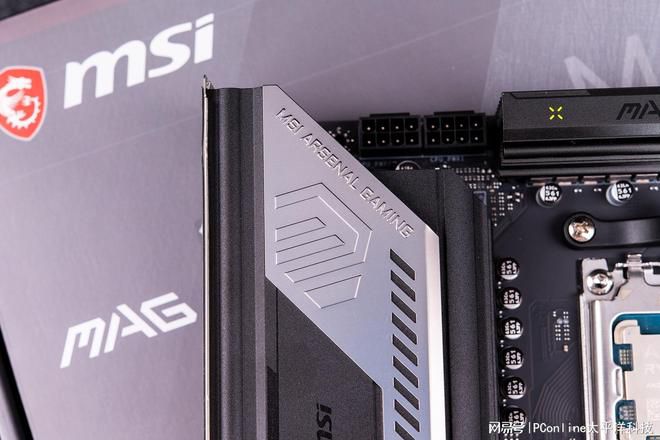

VRM散热方案

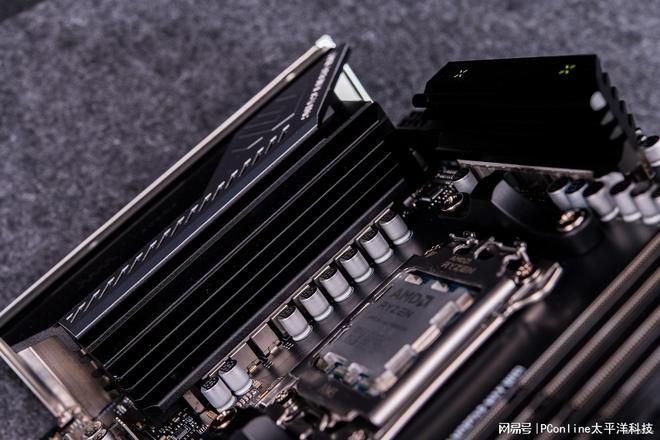

CPU供电区域覆盖大尺寸铝合金散热装甲，完整覆盖整个VRM模块。VRM（Voltage Regulator Module）即电压调节模块，负责为处理器提供稳定供电。全面积散热装甲有助于在高负载运行时维持供电系统低温，保障稳定性。

“标准的M-ATX规格，纯黑PCB搭配黑银色金属散热装甲，整体风格低调内敛但质感扎实。”

板型说明

M-ATX（Micro-ATX）是介于标准ATX与Mini-ITX之间的主板板型，宽度通常为244mm×244mm或更小，兼顾扩展性与紧凑性，常见于中端DIY机箱配置。该主板定位为迫击炮系列的升级款，预计面向追求性能与性价比的组装用户。

新版迫击炮主板调整布局：CPU插槽上移、M.2槽位增加、PCIe精简为一条

与老款迫击炮相比，新版主板在布局上进行了多项针对性调整，主要优化方向是解决实际装机过程中的常见痛点。核心改动包括CPU插槽位置上移、M.2硬盘槽数量增加，以及PCIe插槽精简至单条。

CPU插槽上移：为大型风冷散热器留出空间

新版迫击炮将CPU插槽整体上移，这一改动旨在兼容更大体积的风冷散热器。传统布局中，大型散热器可能因与显卡或机箱后部空间冲突而无法安装，上移后，散热器与PCIe插槽之间的物理干涉风险降低，装机灵活性提升。

M.2硬盘槽数量扩充

主板上的M.2硬盘槽位数量得到增加，允许用户安装更多支持M.2接口的固态硬盘。M.2是当前主流的内置存储接口标准，相比传统SATA接口，体积更小、传输带宽更高。槽位扩充直接回应了用户扩展高速存储的需求。

PCIe插槽精简：由多条缩减为一条

与以往多链路设计不同，新版迫击炮将PCIe插槽数量精简为一条。PCIe插槽是连接显卡、声卡、网卡等扩展卡的关键通道，单条设计意味着主板主要面向单显卡用户，减少了冗余插槽带来的布线难度和信号干扰可能。

对比老款迫击炮，新版在布局上做了不少调整，CPU插槽整体上移以兼容更大体积的风冷散热器，M.2硬盘槽数量增加，PCIe插槽精简为一条，这些都是针对实际装机痛点的优化。

• 调整范围：CPU插槽、M.2硬盘槽、PCIe插槽
• 目的：改善散热兼容性、提升存储扩展能力、简化扩展卡安装
• 背景：新版基于老款用户实际装机反馈进行布局修正

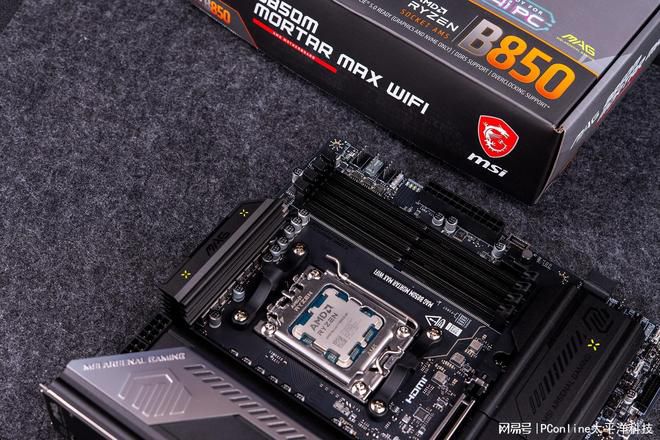

微星MAG B850M MORTAR MAX WIFI迫击炮发布：AM5接口支持锐龙9000/8000/7000系列，64MB BIOS预留未来兼容

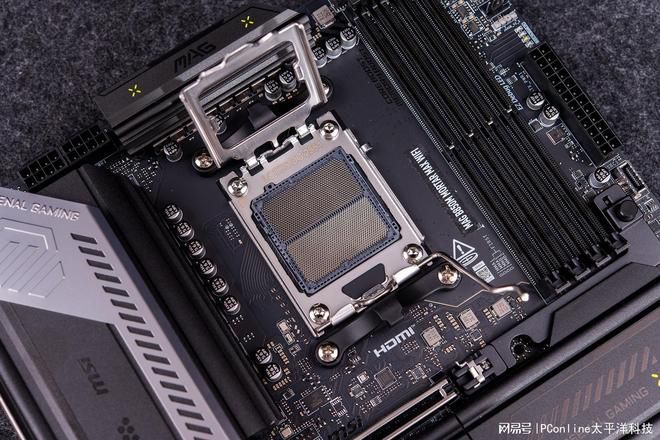

微星于近日推出MAG B850M MORTAR MAX WIFI迫击炮主板。该主板采用AMD Socket AM5插槽（LGA1718触点设计），可支持锐龙9000、8000及7000系列桌面处理器。AM5是AMD承诺长期维护的平台，通过大容量BIOS芯片实现向下与向上兼容。

AM5平台：触点设计与BIOS容量保障可升级性

AM5接口采用LGA1718触点形式，区别于传统针脚式插槽。触点数量为1718个，这种设计有助于提升信号稳定性与处理器安装的耐用性。微星为该主板配备了64MB大容量BIOS芯片，使得主板能够通过固件更新适配未来推出的新处理器，而不必更换硬件。

“即便未来AMD推出新处理器，这块主板也能通过BIOS更新获得完整兼容。” —— 微星产品说明

• 插槽：AMD AM5 (LGA1718)
• 支持的处理器系列：锐龙9000、锐龙8000、锐龙7000系列桌面处理器
• BIOS芯片容量：64MB，支持后续更新以兼容新CPU

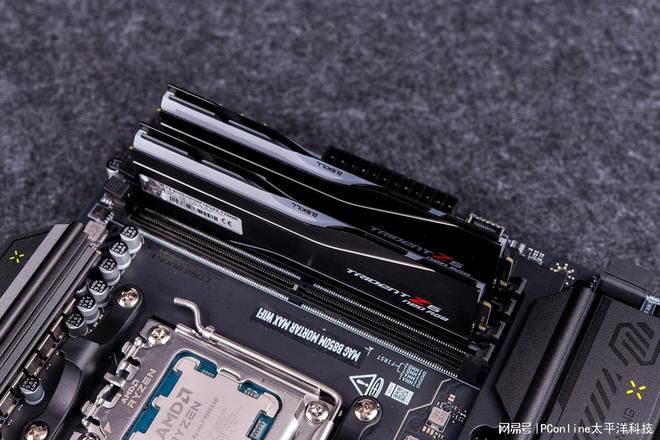

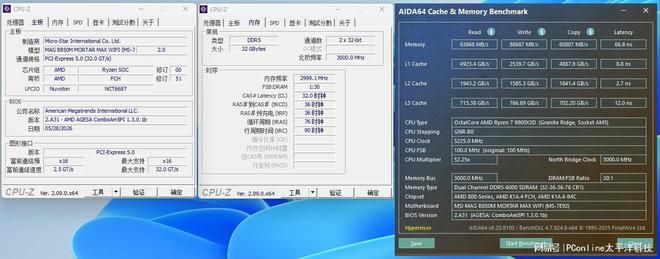

微星MAG B850M迫击炮主板支持DDR5 8400+，M-ATX板型内存规格再突破

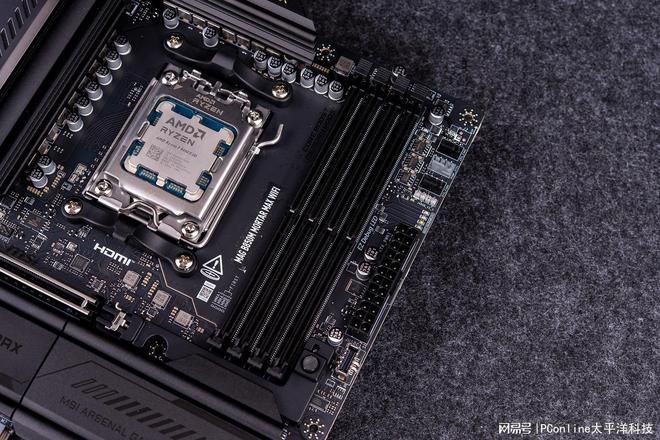

微星近日推出的MAG B850M MORTAR MAX WIFI迫击炮主板，在内存支持规格上展现了新水准。该主板配备4条DDR5 DIMM插槽，支持双通道架构，单根内存最大容量为64GB，可支撑总容量256GB的配置。

官方标称频率达DDR5 8400+，定位M-ATX第一梯队

据官方标称，该主板最高可支持DDR5 8400+ MT/s（OC）的内存频率。这一规格在M-ATX板型的主板产品中属于较高水平，为追求高频内存性能的用户提供了硬件基础。

“DDR5 8400+ MT/s（OC）”中的“MT/s”代表每秒兆传输数，是衡量内存数据传输速率的单位，数值越高意味着内存每秒钟能够处理的数据量越大；“OC”则代表超频，即通过手动设置使内存运行在高于默认标准的频率下。

SMT工艺与Memory Boost技术协同优化信号

为确保高频内存稳定运行，该主板的内存插槽采用SMT（表面贴装技术）焊接工艺。微星方面介绍，这一工艺有助于减少传统插件焊接可能产生的寄生电容和电感。

同时，配合微星Memory Boost技术，主板通过优化PCB布线来降低内存信号传输过程中的阻抗和电路干扰，从而提升高频内存运行时的信号完整性。业内人士指出，这一技术组合在应对高频内存严苛的信号质量要求时，能够起到关键作用。

扩展性与散热布局

• 板型：M-ATX规格，适合构建紧凑型高性能主机。
• 内存插槽：4条DDR5 DIMM插槽，支持双通道模式。
• 容量限制：单根最大64GB，总容量上限256GB。
• 技术亮点：SMT焊接工艺与Memory Boost技术共同构成高频支持体系。

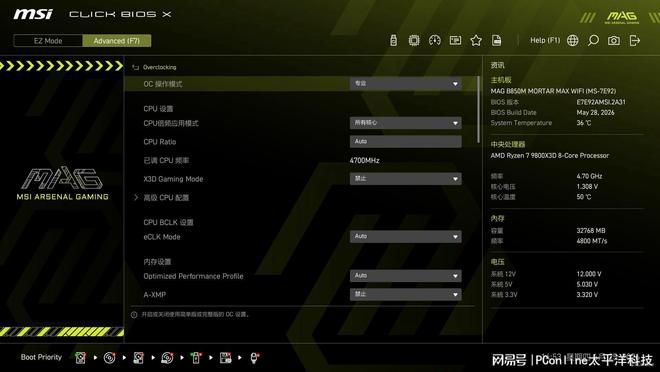

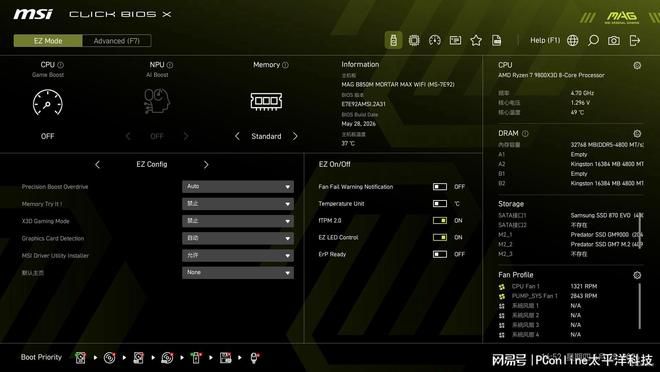

微星BIOS推出内存优化工具集：Latency Killer可降低12%延迟

微星近日在其主板BIOS中集成了一系列内存优化选项，旨在满足从普通用户到极限玩家的不同需求。这些功能包括Latency Killer（延迟杀手）、High-Efficiency Mode（高效模式）以及Memory Timing Preset（内存时序预设）等，玩家可依据自身对性能的追求程度进行选择。

一键开启与手动调校并行

对于不愿深入调节的玩家，直接开启EXPO（内存超频扩展配置文件）即可获得基础性能提升。而追求极致性能的玩家，则可利用微星提供的额外工具进一步压榨内存潜力。官方指出，Latency Killer与High-Efficiency Mode搭配使用，能够呈现出更优效果。

关键参数与效果解析

Latency Killer最高可降低12%的内存延迟；High-Efficiency Mode则能提升内存带宽效率。

Latency Killer 是一项通过优化内存控制时序来减少数据访问等待时间的功能，其数值越低，处理器读取内存的速度越快。High-Efficiency Mode 则侧重提高内存控制器与内存颗粒之间的数据吞吐量，两者分工明确，共同作用于内存性能的不同维度。

• Latency Killer：针对内存延迟优化，最高降幅12%。
• High-Efficiency Mode：针对内存带宽优化，提升数据交换效率。
• Memory Timing Preset：提供预设的时序组合，简化手动调校步骤。

这些工具的推出，意味着玩家无需第三方软件即可在BIOS层面直接对内存子系统进行精细化控制，降低了超频门槛，同时也为硬件调试提供了更多可能性。

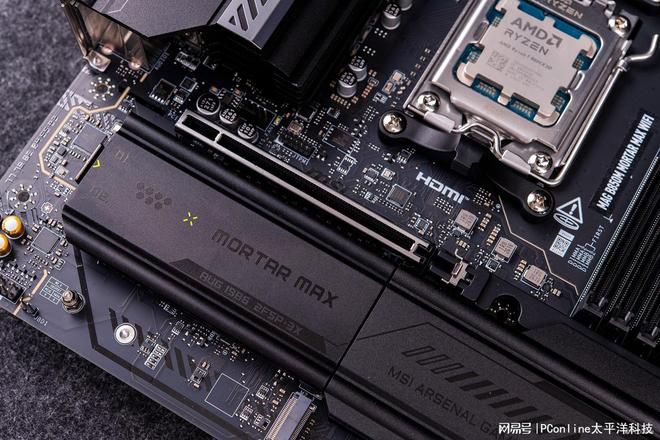

微星MAG B850M MORTAR MAX WIFI迫击炮采用单条PCIe 5.0 x16插槽，承重能力提升1.2倍

微星MAG B850M MORTAR MAX WIFI迫击炮主板在PCIe扩展方面仅保留了一条PCIe 5.0 x16显卡插槽，该设计借鉴了B850M刀锋钛的方案。插槽通道由CPU原生引出，配备24条PCIe 5.0通道，不分流、不共享带宽，可提供最高128GB/s的传输带宽，官方表示可完美适配RTX 50系列显卡。

插槽加固工艺与承重能力

该PCIe插槽采用SMT焊接工艺，并搭载第二代钢铁装甲Steel Armor II进行加固。SMT（表面贴装技术）是一种将电子元件直接焊接在电路板表面的工艺，相比传统插针焊接可提供更稳定的电气连接。第二代钢铁装甲则在插槽外围增加金属框架，使插槽承重能力较上一代提升1.2倍，有效防止重型显卡长期悬挂导致的插槽变形。

承重能力提升1.2倍，可防止重型显卡导致的插槽变形。

带宽与适配性解读

24条PCIe 5.0通道全部直连CPU，意味着显卡无需通过芯片组转发数据，避免了带宽分流。PCIe 5.0单通道双向带宽约为4GB/s，x16配置下总带宽可达128GB/s，为高性能显卡提供充足的传输空间。官方称该设计针对RTX 50系列显卡进行了适配，但未提及对其他PCIe设备接口的兼容扩展。

• 保留单条PCIe 5.0 x16插槽，无其他PCIe插槽。
• 通道由CPU原生引出，共24条PCIe 5.0通道。
• 最高传输带宽128GB/s。

EZ PCIe Release显卡快拆按键实现一键释放卡扣

一款支持快速拆装显卡的硬件方案中，插槽旁配备了EZ PCIe Release显卡快拆按键。该按键专为解决大型显卡拆装时的卡扣操作难题而设计，用户只需轻轻一按即可释放卡扣，不再需要伸手抠取卡舌。

按键锁止状态识别提升装机准确性

该快拆按键带有锁止状态识别功能，用户能够直观地看到当前处于锁定状态还是解锁状态。这一设计在装机和维护过程中减少了误判的可能，对频繁更换显卡的玩家较为友好。

拆装大型显卡时只需轻轻一按就能释放卡扣，不用再伸手去抠那个难搞的卡舌。

操作逻辑解析

该按键的运作机制可以拆解为两个步骤：
（1）用户通过按压按键触发机械结构，使插槽卡扣从显卡挡板缺口处脱开；
（2）按键附带的视觉提示（如颜色或状态标识）同步切换，向用户反馈当前卡扣是处于锁定还是已释放状态。
这一流程避免了以往在狭小机箱内用手摸索卡舌的操作困难。

微星MAG B850M MORTAR MAX WIFI迫击炮提供4个M.2插槽，2个支持PCIe 5.0 x4全速

微星新款MAG B850M MORTAR MAX WIFI迫击炮主板在存储扩展方面做出配置升级，整板集成四个M.2固态硬盘接口，其中三个位于主板正面，一个位于背面。

正面两插槽直连CPU，带宽达128Gbps

位于正面的前两条M.2插槽直接走CPU通道，支持PCIe 5.0 x4全速规格。这一通道配置使单插槽理论带宽达到128Gbps，能够满足新一代高性能固态硬盘对数据传输速率的要求。

128Gbps带宽意味着该接口可承载更高速度的读写操作，有助于缩小存储与处理器之间的数据交换瓶颈。

多接口布局满足扩展需求

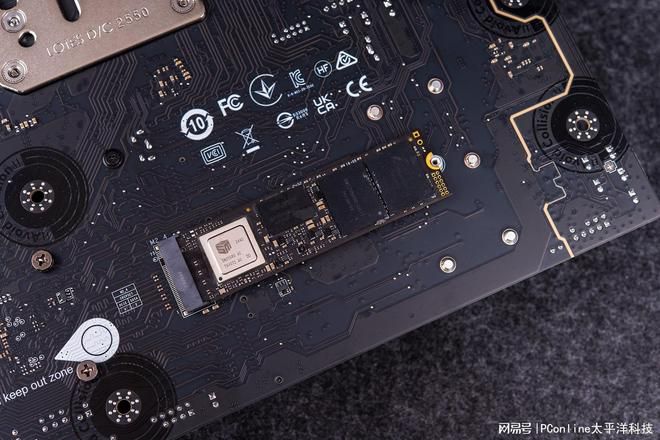

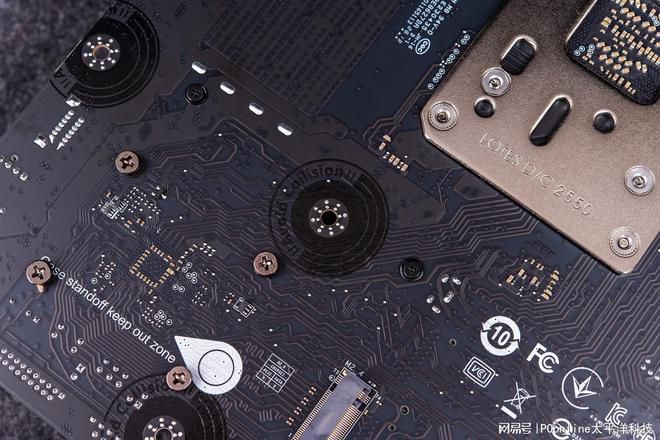

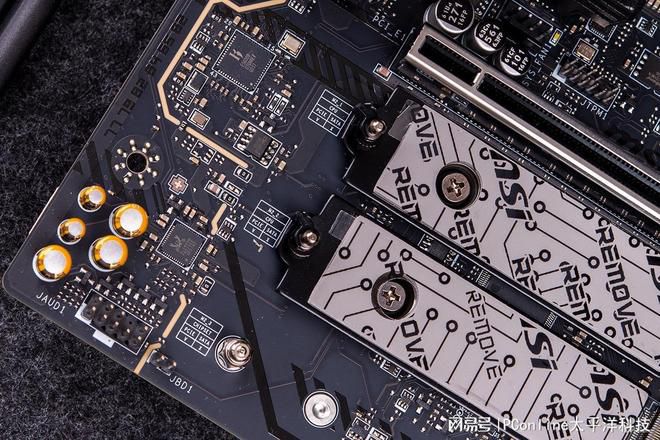

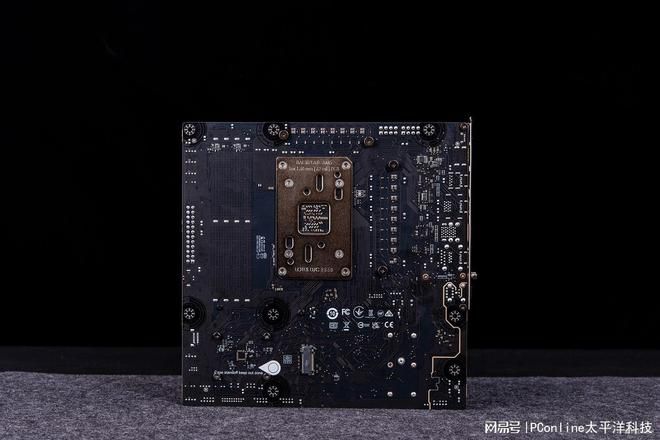

除正面两条高速插槽外，主板正面还设置第三条M.2插槽，背面同样保留一个接口，整板共提供四个物理位置，为多块固态硬盘的组阵或分层存储提供了物理基础。

这一设计旨在适配逐步普及的PCIe 5.0固态硬盘，使新一代高速存储设备能够在主板上发挥全速性能。

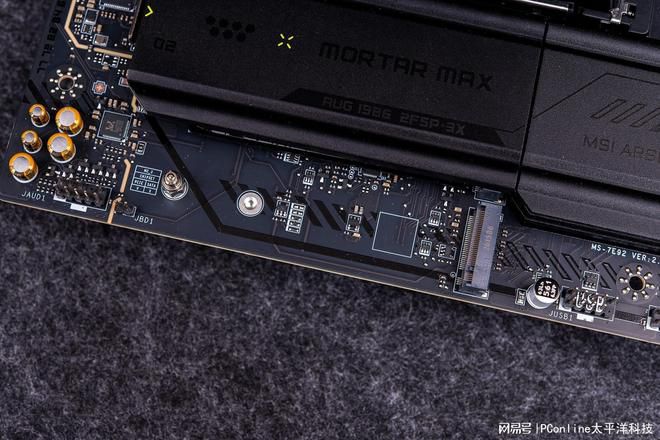

M-ATX板型提供四个M.2接口，支持PCIe 4.0 x4带宽64Gbps

根据产品规格信息，一款M-ATX板型主板在M.2扩展能力上达到当前市面较高水平。该主板配置了四个M.2接口，其中正面第三条与背面那条M.2插槽接入B850芯片组通道，支持PCIe 4.0 x4协议，理论带宽为64Gbps。

接口布局与通道分配

对于M-ATX（Micro ATX）板型而言，由于PCB面积有限，通常仅提供2至3个M.2接口。该主板通过芯片组通道的合理分配，实现了四接口部署。具体方案为：正面第三条M.2插槽及背面一条M.2插槽走B850芯片组通道，其余接口可能直连CPU或另有设计，但素材未提供更详细分工。

“对于M-ATX板型来说，4个M.2接口的扩展能力几乎是市面上最强配置。”——产品规格描述

PCIe 4.0 x4与带宽解读

PCIe 4.0 x4表示该接口使用第四代PCIe总线，物理通道数为4条。每个PCIe 4.0通道的理论单向带宽约16Gbps（双向32Gbps），四条通道合计单向带宽约64Gbps，可满足当前主流NVMe固态硬盘的峰值传输需求。

对装机市场的影响

在M-ATX机箱日益流行的背景下，多M.2接口配置可减少用户对额外PCIe转接卡的依赖，有助于在紧凑空间内实现大容量高速存储阵列的搭建。

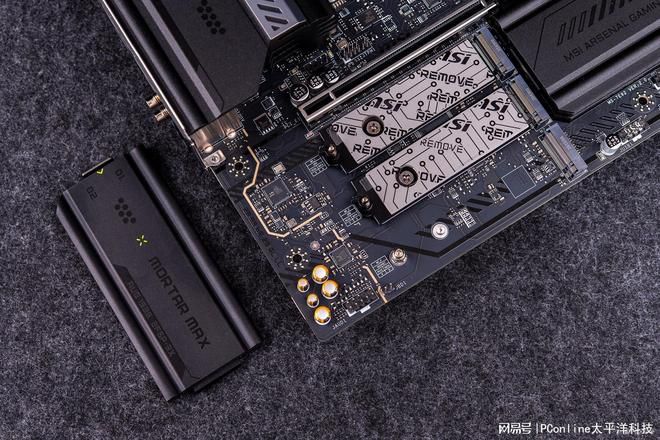

两路PCIe 5.0 M.2接口配备第二代免工具冰霜铠甲散热方案

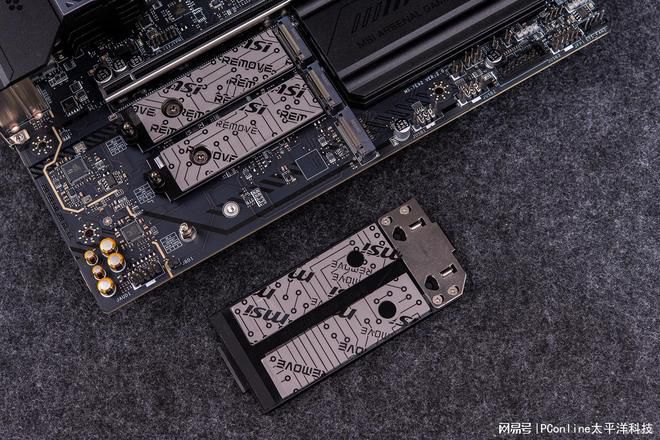

据悉，该产品在两个PCIe 5.0 M.2接口上均覆盖了第二代免工具M.2冰霜铠甲（EZ M.2 Shield Frozr II）。该散热装甲配合导热垫，可有效降低高速SSD在长时间读写过程中产生的温度。

免工具拆装与导热垫协同工作

第二代M.2冰霜铠甲采用免工具设计，用户无需借助螺丝刀即可完成装甲的安装或拆卸。装甲内部预置的导热垫能够直接接触SSD主控与闪存颗粒，将热量传导至金属散热片。

该散热结构针对PCIe 5.0 SSD高功耗带来的发热量进行优化，旨在保障持续读写时性能的稳定释放。

M.2接口全面升级免螺丝快拆设计 安装固态硬盘一步完成

当前，所有M.2接口均已采用免螺丝快拆设计，用户安装或更换固态硬盘时，无需使用螺丝刀，仅通过一步操作即可完成固定或拆卸，彻底告别传统拧螺丝的繁琐流程。

免螺丝快拆设计的操作逻辑

该设计取消了M.2接口原有的螺丝孔位与配套螺丝，转而采用卡扣、推拉或按压式结构。安装固态硬盘时，用户只需将硬盘斜向插入接口，再向下按压至水平位置，即可自动锁止；拆卸时同样通过按压或滑动解锁装置，一步取出硬盘。

对装机体验的直接改变

传统M.2固态硬盘的安装需要准备小号螺丝刀，对准螺丝孔并拧紧，过程对操作精细度有一定要求。免螺丝设计将这一环节压缩为单一物理动作，尤其降低了初次装机用户的操作门槛。

“安装或更换固态硬盘时只需一步就能完成，告别拧螺丝的繁琐操作。”

适用场景与兼容性说明

• 该升级覆盖全部M.2接口，包括但不限于主板上的M.2插槽、外置M.2硬盘盒等设备。
• 免螺丝快拆设计兼容目前市面主流M.2固态硬盘（如2280、2260等常见规格），不改变硬盘本身的尺寸标准。

行业意义简述

从用户端看，这一设计消除了安装环节中最易出错的步骤；从硬件厂商角度看，接口标准化升级有助于提升产品易用性，并可能推动更多消费级设备采用M.2接口作为存储扩展方案。

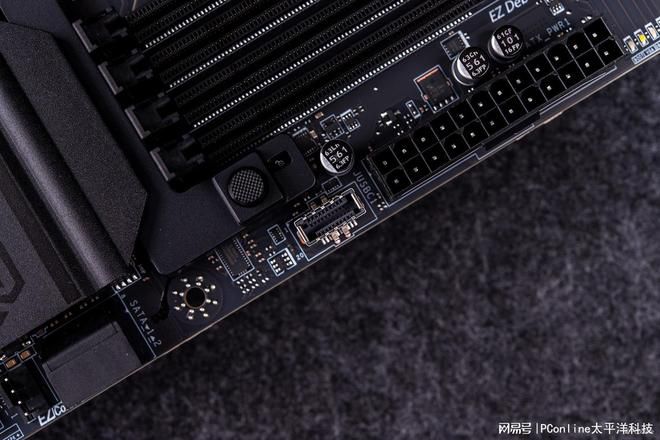

微星MAG B850M MORTAR MAX WIFI迫击炮主板配备2个SATA 3.0接口

微星旗下MAG B850M MORTAR MAX WIFI迫击炮主板在SATA及USB扩展接口方面，于主板右侧边缘提供了2个SATA 3.0接口。该配置定位为满足仍需使用机械硬盘或SATA固态硬盘的用户，在主流M.2存储方案外保留了传统存储扩展能力。

接口配置详情

两个SATA 3.0接口均位于主板右侧边缘，便于用户连接存储设备。官方表示，对于还需要挂载机械硬盘或SATA固态的用户来说，这一数量完全够用。

2个SATA 3.0接口，位于主板右侧边缘。

SATA 3.0是当前主流的SATA接口版本，理论传输速率最高可达6Gbps，向下兼容SATA 2.0及更早设备。该接口常用于机械硬盘及部分固态硬盘，虽在顺序读写速率上不及NVMe M.2接口，但在兼容传统设备和部分低成本存储方案中仍为必要配置。

• 接口标准：SATA 3.0
• 接口数量：2个
• 接口位置：主板右侧边缘

从产品定位看，B850M芯片组属于AMD AM5平台的中端选择，而迫击炮系列以均衡供电与扩展性著称。保留SATA接口意味着主板可以适配更多存量存储设备，降低用户从旧平台升级时的迁移成本。

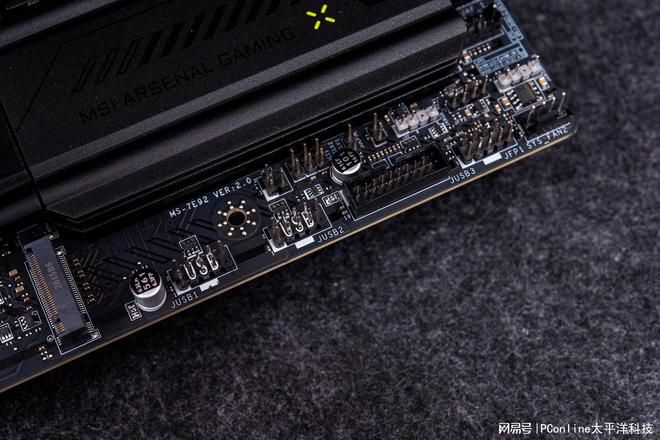

微星B760M迫击炮主板升级前置USB-C速率至20Gbps

微星新款B760M迫击炮主板在前置面板扩展方面作出调整，新主板提供USB Type-A和Type-C针脚，支持最多2个USB 5Gbps A口和1个20Gbps的C口扩展。

接口规格变化

对比前代产品中常见的10Gbps前置Type-C接口，此次新主板将前置USB-C的理论传输速率提升至20Gbps。这一改变使接口带宽翻倍，能更好满足高速移动硬盘和具备前置Type-C接口机箱的传输需求。

新主板前置USB-C速率从10Gbps提升至20Gbps，带宽翻倍。

接口速率解读

USB 5Gbps接口即通常所说的USB 3.2 Gen 1，理论传输速率约为每秒500MB。而20Gbps接口对应USB 3.2 Gen 2×2标准，理论传输速率可达每秒2GB。对于大文件拷贝、视频剪辑等场景，更高带宽可缩短等待时间。

• 最多支持2个USB 5Gbps A口扩展
• 支持1个20Gbps前置Type-C口扩展
• 老款迫击炮前置C口速率为10Gbps

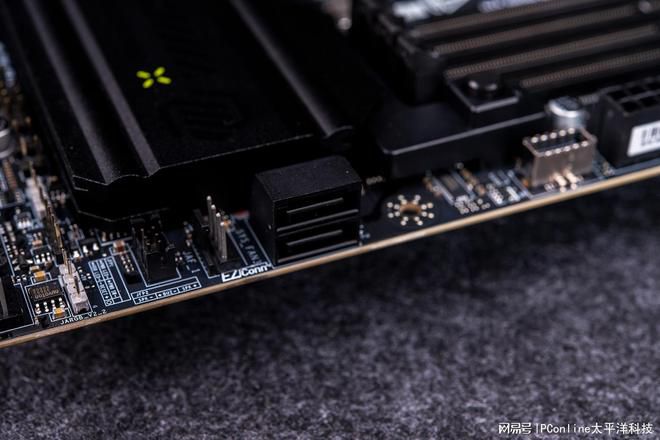

微星新款主板搭载EZ Conn接头 简化ARGB风扇连接流程

微星在其新款主板的侧边配备了独家设计的EZ Conn接头。该接口旨在简化用户连接ARGB风扇及同步灯效时的布线操作。

EZ Conn接头功能解析

据官方介绍，这一专属连接方案允许用户通过一根线材直接连接ARGB风扇。同时，该接头也支持转接为额外的ARGB接头和风扇接头，从而进一步满足扩展需求。

该设计的主要目的在于通过减少线缆数量，简化用户在进行RGB灯效同步时的走线流程。

连接逻辑拆解

微星此项设计，实质上是将原本需要多根线缆分别连接风扇供电与ARGB灯控的步骤，整合到一个统一的接口上。通过转接功能，主板上的EZ Conn接头可以输出多种控制信号，避免了用户在机箱内部进行复杂的线材捆绑。对于组装多风扇、追求灯效统一的用户而言，这一物理接口的集成度高于传统分离式接头方案。

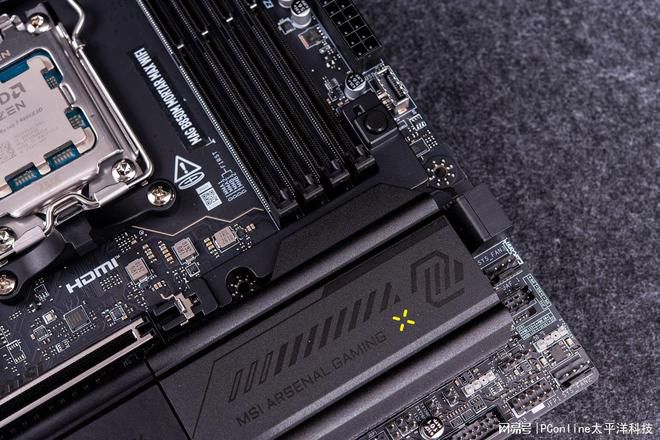

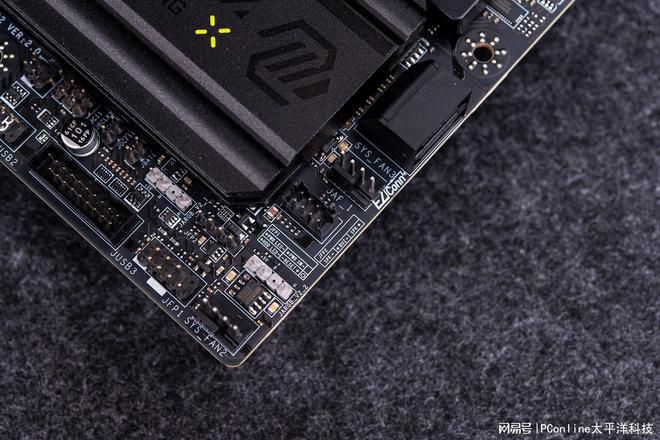

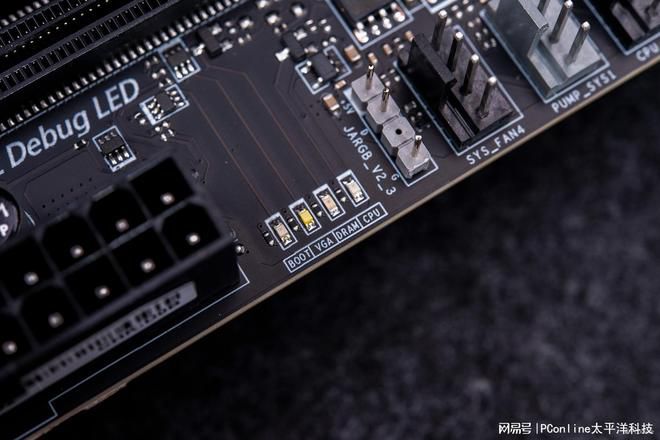

微星主板布局细节解析：CPUFAN与PUMPSYS接口集中右侧，EZ Debug LED灯组加速故障定位

在近日曝光的主板设计图中，风扇接口区域的布局成为关注焦点。CPUFAN、PUMPSYS和SYS_FAN接口统一集中在主板右侧区域，这一设计旨在简化CPU散热器、水冷泵以及机箱风扇的连接过程，便于用户进行走线管理和后期维护。

接口集中布局：提升装机与维护效率

根据公开资料显示，CPUFAN接口用于连接CPU散热器风扇，PUMPSYS则专门支持水冷泵的供电与转速控制，SYS_FAN接口负责机箱风扇的接入。将三组接口集中在同一侧，减少了线材跨板穿越的复杂度，对紧凑型机箱的理线操作尤为友好。

“集中式接口布局可有效缩短走线路径，降低线束缠绕风险，对后期更换散热组件或清洁积灰也更为便利。”——主板设计相关说明

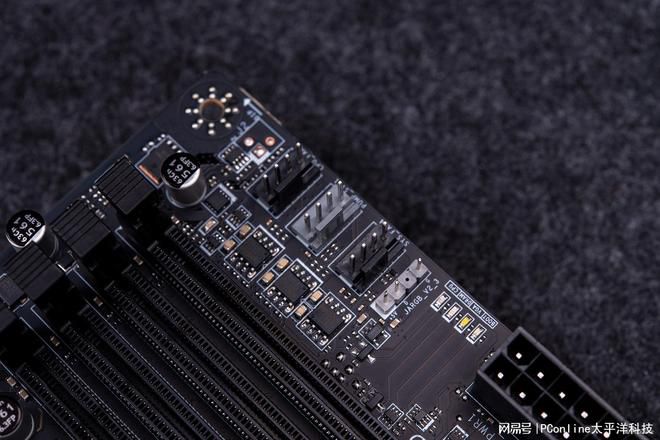

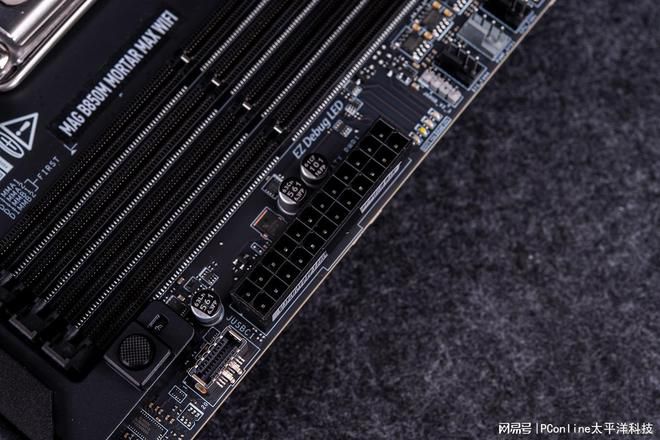

EZ Debug LED：四色诊断灯组加速故障排查

在同一区域，主板还集成了EZ Debug LED故障诊断灯系统。该指示灯组包含BOOT、VGA、DRAM和CPU四个状态位，分别对应系统启动、显卡、内存和处理器的工作状态。

• BOOT灯：指示系统能否完成引导过程。
• VGA灯：用于检测显卡的初始化是否正常。
• DRAM灯：反映内存插槽及内存条是否被正确识别。
• CPU灯：监控CPU供电及基本通讯状态。

当装机后首次开机出现黑屏或无法进入系统时，用户无需额外诊断工具，仅通过观察对应指示灯是否常亮或闪烁，即可判断故障源自哪一硬件环节，从而直接进行更换或重新插拔操作，显著缩短排障时间。

逻辑拆解：诊断灯组的“光信号”机制

EZ Debug LED的工作原理可拆解为三个步骤：主板加电后，BIOS按顺序检查CPU电压、内存训练、显卡总线与启动设备；若某一环节通过，对应指示灯熄灭，若卡住则持续点亮。这意味着用户无需逐段手动检测，仅靠灯组状态即可锁定问题阶段。例如，DRAM灯常亮且无法熄灭，通常指向内存未插紧或兼容性故障，此时可优先检查内存条是否扣紧或更换插槽。

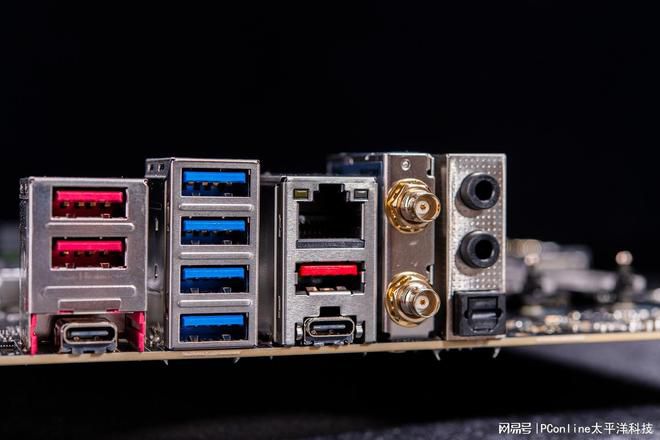

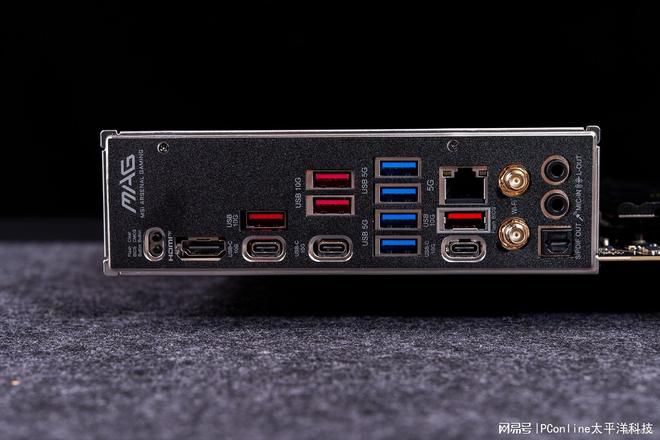

微星MAG B850M MORTAR MAX WIFI迫击炮主板预装防锈I/O面板，提供5G有线网口与Wi-Fi 7

微星MAG B850M MORTAR MAX WIFI迫击炮主板在后置I/O接口部分进行了针对性升级。面板采用预装防锈不锈钢材质，并附带海绵层，用户装机时可省去单独安装挡板的步骤。

网络与存储接口配置

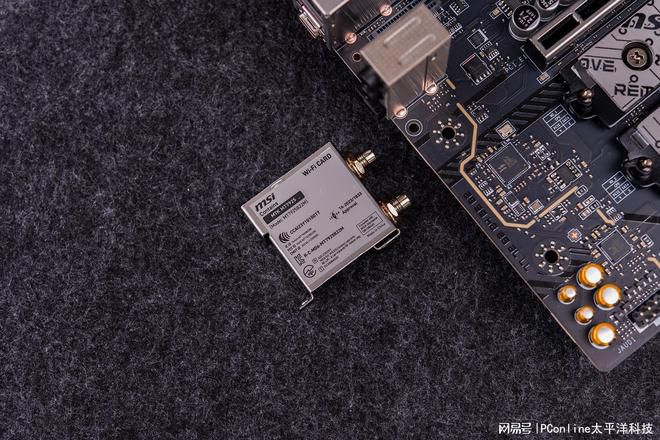

该主板在网络连接方面配备5G有线网口，同时集成Wi-Fi 7无线模块。Wi-Fi 7是新一代无线网络标准，支持更高的吞吐量与更低延迟。存储扩展方面，后置提供多组USB 10Gbps Type-A接口以及3个Type-C 10G接口，方便用户外接高速存储设备。

“面板采用预装防锈不锈钢材质，附带海绵层，装机时省去了安装挡板的麻烦。” —— 官方介绍

接口防护与装机便利性

防锈不锈钢材质可减少长期使用后的氧化问题，海绵层则起到缓冲与防尘作用。预装式设计意味着I/O面板与主板本体在出厂时已固定，用户无需额外寻找或安装挡板，降低了装机复杂度。

• 后置接口：多组USB 10Gbps Type-A + 3个Type-C 10G
• 有线网络：5G速率（RJ-45）
• 无线网络：Wi-Fi 7模块

微星MAG B850M MORTAR MAX WIFI迫击炮I/O拆解：三个Type-C与磁吸天线成配置亮点

微星MAG B850M MORTAR MAX WIFI迫击炮主板的I/O接口配置在M-ATX主板中属于高规格水准。音频方面提供光纤S/PDIF输出，视频方面有HDMI接口；同时配备Clear CMOS和Flash BIOS两个物理按键，以及一枚磁吸式EZ天线。

物理按键与天线详解

Clear CMOS按键专为超频用户设计，可在出现配置错误后快速恢复BIOS设置。Flash BIOS按键则允许用户在不安装CPU的环境下刷新BIOS固件，方便主板升级。磁吸式EZ天线采用免旋转直插设计，安装时一插即可，相比传统螺旋天线操作更为便捷。

S/PDIF（Sony/Philips Digital Interface）是一种用于传输数字音频信号的接口标准，常见于高保真音频设备。Clear CMOS指通过短路CMOS跳线或按压按键来清除BIOS存储的设置，恢复默认参数。Flash BIOS指通过特定接口（通常为USB）更新主板固件，无需处理器参与。

Type-C接口与兼容性提升

该主板配备了3个Type-C接口，这一配备显著提升了设备兼容性。Type-C接口支持正反插设计，可连接多种外设与存储设备。

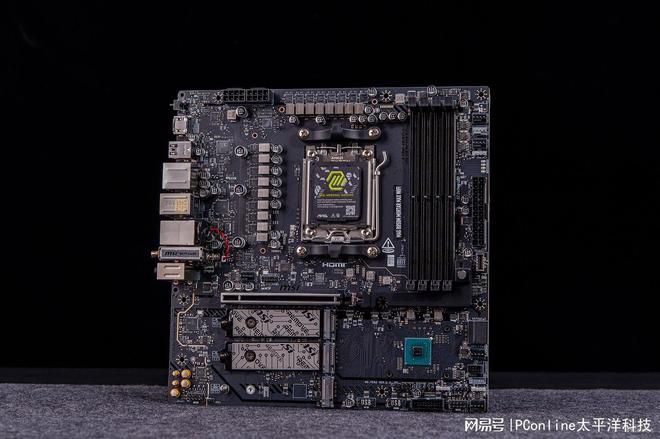

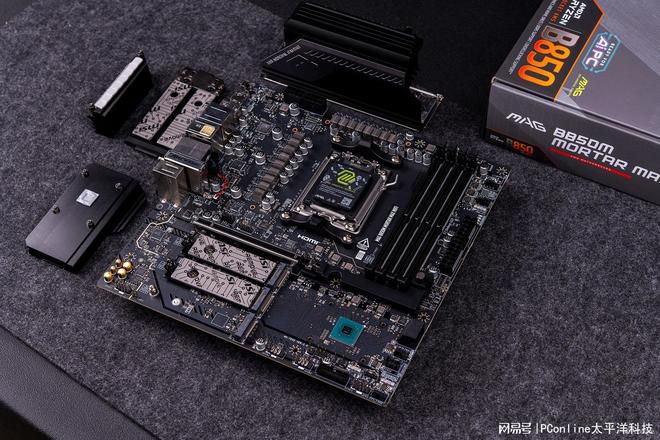

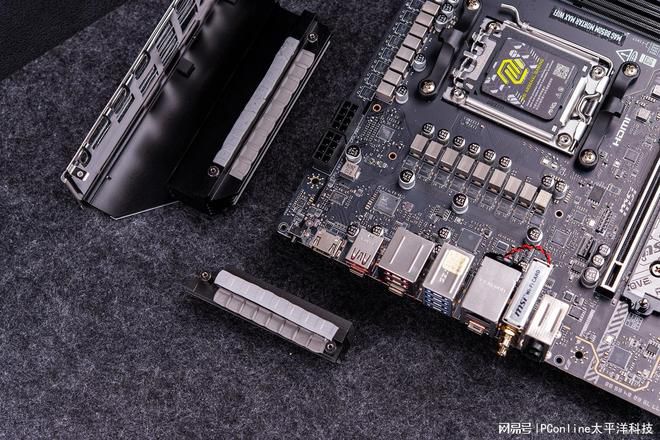

拆解赏析：完整布局与用料

卸下所有散热装甲后，即可看到微星MAG B850M MORTAR MAX WIFI迫击炮主板的完整布局和用料。全部I/O功能模块整合于紧凑的M-ATX板型之中。

• 音频：光纤S/PDIF输出
• 视频：HDMI接口
• 扩展：3个Type-C接口
• 特色物理按键：Clear CMOS（恢复BIOS设置）、Flash BIOS（无CPU刷新BIOS）
• 天线：磁吸式EZ天线（免旋转直插设计）

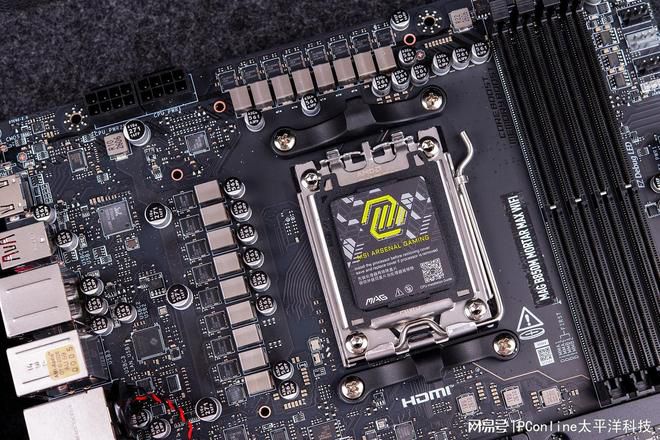

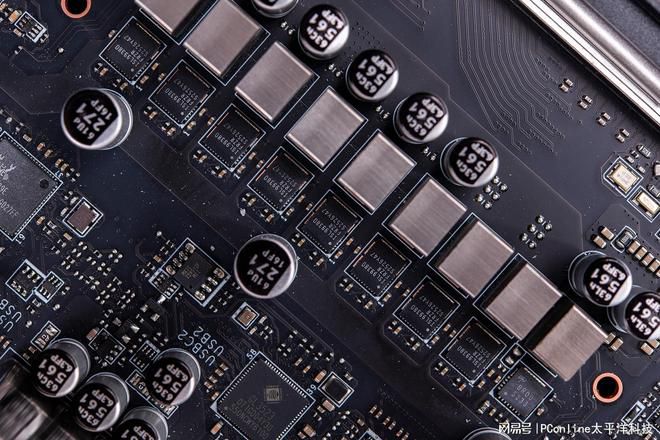

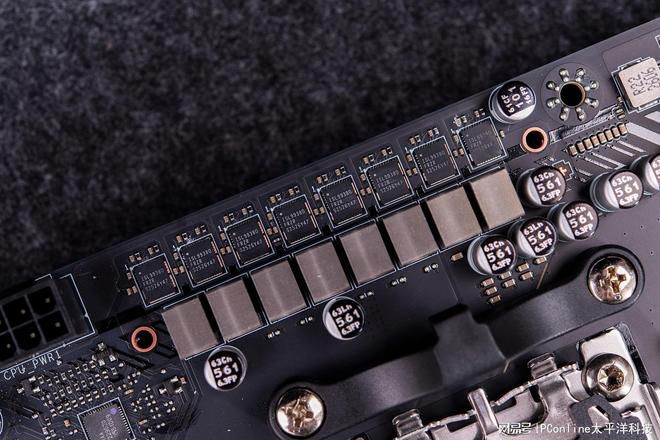

主板采用14+2+1路智能供电设计，核心供电每相配备80A Dr.MOS

主板CPU供电部分采用14+2+1路智能供电方案，其中核心供电占据14相，每相搭配80A Dr.MOS；SOC供电为2相，杂项供电为1相。该设计旨在为CPU提供持续稳定的电力支持。

供电结构解析

14+2+1路供电架构中，核心供电14相负责CPU主要计算单元的电力输送，每相80A的Dr.MOS组件可提升电流转换效率。SOC供电2相用于系统芯片组供电，杂项供电1相则覆盖其他辅助电路。

Dr.MOS为智能功率级模块，内部集成驱动电路与MOSFET，能够降低开关损耗并提高供电响应速度。

业内人士指出，这样的供电配置通常匹配高性能处理器需求，可保障高负载场景下的电压稳定性。

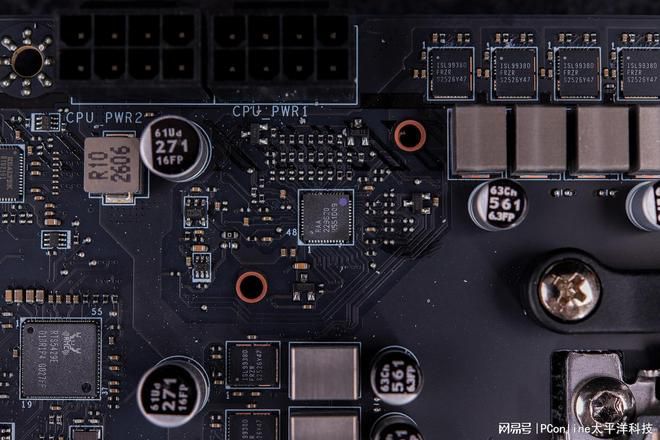

瑞萨ISL99380功率级模组集成80A输出与多重保护功能

最新技术资料披露，每相供电所配备的独立DrMos芯片来自瑞萨，型号为ISL99380，这是一颗额定输出电流80A的功率级模组。该芯片通过内部集成实现高精度电流检测与温度检测。

内置保护功能详解

根据官方规格，ISL99380具备多项完善保护机制：上管短路保护、过电流保护、智能反向过电流保护、过热保护以及供电欠压闭锁。

“内置完善的保护功能，包括上管短路和过电流保护，智能反向过电流保护，过热保护和供电欠压闭锁。”——摘自产品描述

DrMos架构与集成优势

DrMos是一种将驱动器和MOSFET集成在同一封装内的功率级架构。ISL99380在此基础上还集成了电流与温度检测功能，减少了外部元件数量，提升了系统可靠性。

• 型号：ISL99380
• 厂商：瑞萨
• 额定输出：80A
• 集成检测：高精度电流检测、温度检测

该芯片的80A输出能力与多重保护逻辑，可在高密度供电场景中降低故障风险。此类功率模组对电源转换效率与稳定性具有直接影响。

瑞萨RAA229260主控芯片：多相供电系统的核心协调者

在当前的供电方案中，RAA229260芯片作为主控，承担着关键角色。这颗芯片被定位为VRM（电压调节模块）供电系统的“大脑”，其核心职能是负责协调多相供电的工作状态以及电压的输出。

功能拆解：主控芯片的职责

通俗而言，RAA229260并非直接向处理器输送电流，而是通过发出指令来管理整个供电网络的运行。它需要实时监控多个供电相位的负载情况，并动态调整各相的工作节奏，确保电压输出的稳定与精确。这种协调工作，是保证下游元器件稳定运行的基础。

应用背景

从行业逻辑来看，采用此类高集成度主控芯片的方案，通常旨在应对更高的功率密度和动态响应需求。这不仅关系到系统在不同负载下的平稳性，也直接影响着整体供电效率。该芯片的部署，意味着供电系统在智能化管理上迈出了一步。

硬件设计细节：REALTEK RT3672EE 负责单相 Vmisc 供电

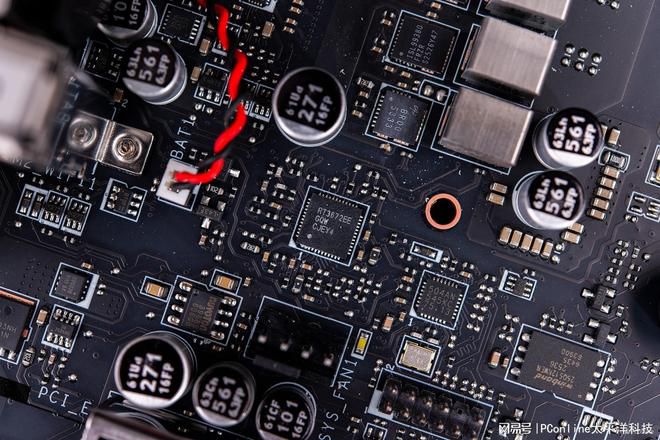

在最新披露的供电架构中，位于左侧供电末端的一相 Vmisc 电压轨，由一颗 REALTEK RT3672EE PWM 控制器进行独立管理。

PWM 控制器直连一体式供电模块

该控制器通过 1 组 PWM 讯号直接驱动 BR00 ALHPA OMEGA 一体式供电模块。PWM（脉冲宽度调制）是一种通过调节方波占空比来控制输出电压的技术，常用于电源管理领域。

Vmisc 供电相的作用定位

Vmisc 通常指代主板或显卡上用于非核心部分的辅助电压轨，例如内存控制器或 I/O 接口的供电。单相配置意味着该路电流负载需求相对较低。

设计图显示，REALTEK RT3672EE 与 BR00 ALPHA OMEGA 一体式模块之间仅有单一 PWM 信号通道，减少了中间元件，有助于提升信号传输效率。

• REALTEK RT3672EE：一款 PWM 控制芯片，负责生成占空比可调的脉冲信号。
• BR00 ALHPA OMEGA 一体式供电模块：将驱动级与功率级集成在同一封装中的供电组件，可缩小电路面积。

这种直连架构在硬件上实现了更紧凑的布局，对于多相供电系统而言，单相 Vmisc 的独立控制有助于精细化调节辅路电压。

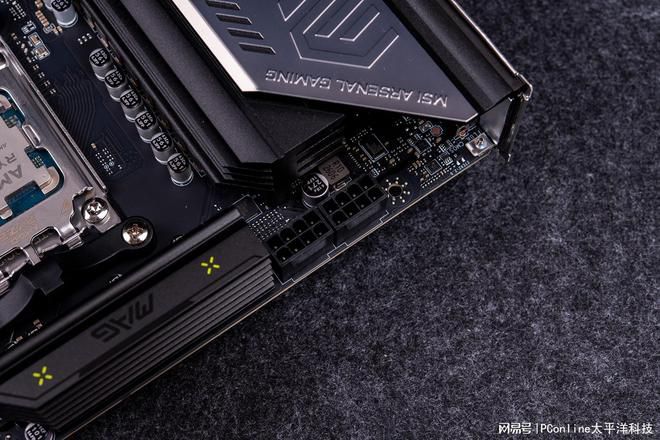

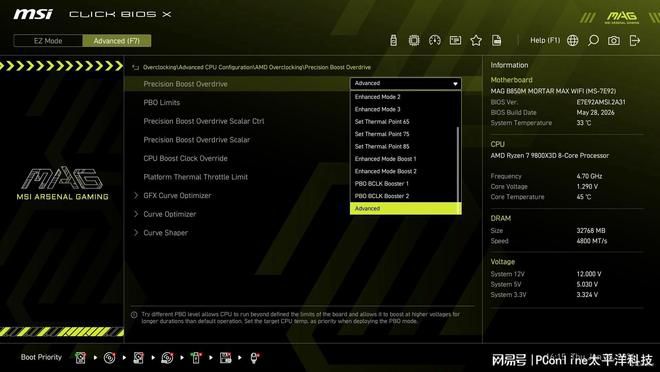

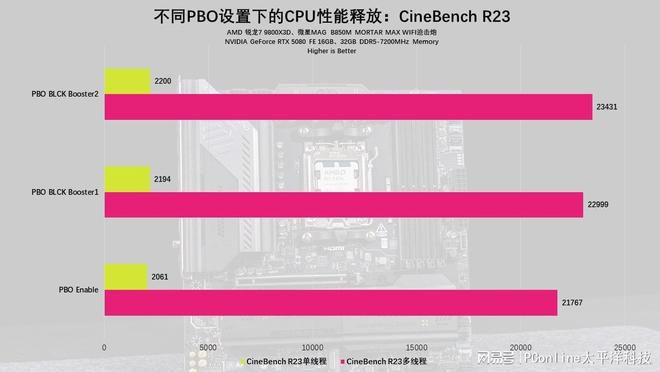

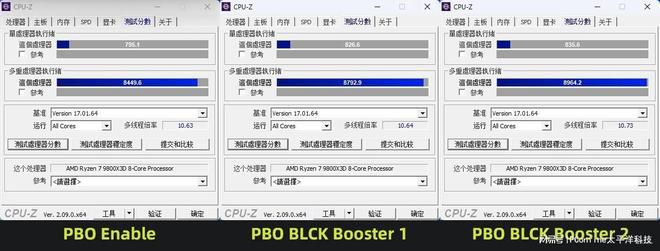

微星新品主板确认支持锐龙9 9950X3D PBO超频

微星近期发布的新款主板通过配置双8-pin CPU供电接口，并集成Core Boost技术，为AMD旗舰级处理器锐龙9 9950X3D提供了稳定运行的基础。官方信息显示，该设计能够保证处理器在PBO超频场景下的供电余量依然充足。

供电设计与技术支撑

双8-pin接口相较于传统的单8-pin或单4+4-pin接口，能够提供更高的电流传输能力。Core Boost技术则专注于优化供电电路布局，减少电流传输过程中的损耗与干扰，从而提升电压稳定性。

上述两项方案结合后，主板能够应对锐龙9 9950X3D在PBO模式下高负载状态下的瞬时功耗需求。PBO（Precision Boost Overdrive）是AMD官方提供的一项自动超频机制，允许处理器在散热及供电条件允许下，自动提升工作频率以超越默认加速频率。

“配合双8-pin CPU供电接口和Core Boost技术，即便是AMD旗舰锐龙9 9950X3D也能轻松驾驭，PBO超频场景下供电余量依然充足。” —— 微星官方产品说明

对高端装机市场的影响

该供电配置提升了主板对高端CPU的支持上限，避免了因供电不足导致的性能降频或系统不稳定问题。对于计划使用锐龙9 9950X3D进行超频或满载工作的用户而言，双8-pin接口与Core Boost技术的协同作用，降低了因主板瓶颈而限制CPU潜力的风险。

PCB采用8层服务器级设计配合2oz加厚铜工艺提升电气性能

在主板制造领域，层数与铜箔厚度直接关系信号传输质量与长期可靠性。最新产品资料显示，该PCB方案引入8层服务器级设计，并采用2oz加厚铜工艺，构成双重技术保障。

8层板设计：面向高负载场景的信号稳定性

所谓8层设计，即印制电路板由8层导电线路与绝缘层交替堆叠而成。相比消费级产品常见的4层或6层板，8层结构能提供更充裕的走线空间和地平面层数，有助于减少电磁干扰并提升高频信号的完整性，在服务器与工作站领域已被长期验证。

2oz加厚铜：增强载流与散热能力

“2oz”指每平方英尺铜箔重量为2盎司，约合70微米厚度，是常规1oz铜箔的两倍。加厚铜层可降低线路阻抗，提高大电流传输的承受能力，同时铜层本身具备较好导热性，能辅助散热装甲更快带走元件热量，直接改善长期使用的耐用性。

PCB方面采用8层服务器级设计，2oz加厚铜工艺，有助于提升电气性能、信号稳定性和长期使用的耐用性。

• 8层结构减少了高频信号串扰，保障数据传输误码率处于低位。
• 加厚铜层使电源回路内阻降低，对动态负载响应更稳健。
• 两层技术共同作用，使主板在长时间高负载运行下仍可维持稳定输出。

VRM区域覆盖扩展型散热片 鳍片式结构提升散热效率

在硬件散热设计中，VRM区域采用了扩展型散热片覆盖方案。左侧I/O装甲与上方供电散热片协同形成较大散热面积，通过鳍片式结构增加与空气的接触面积，以提升热交换效率。

散热结构解析

该设计在VRM区域——即电压调节模块所在的供电电路部分——铺设了面积较大的散热片。左侧的输入输出接口装甲与上方的供电散热片相接，共同构成一个连贯的散热平面。

“鳍片式结构增加与空气的接触面积”是这一散热方案的核心特征。

鳍片式结构的作用

散热片上分布的垂直鳍片通过增加表面积，使更多空气能够流经散热片表面，从而加速热量散发。这一结构在有限空间内实现了更高的散热效能。

• 扩展型散热片覆盖整个VRM区域，包括电感与MOSFET等发热元件。
• 左侧I/O装甲与上方供电散热片的连接减少了热量聚集点。
• 鳍片式结构无需额外风扇即可提升被动散热效果。

供电模块散热设计：MOSFET配7W/mK导热垫，电感加装垫片

为保障高负载场景下的热量及时导出，电源模块在核心发热部位引入了针对性散热措施。其中，MOSFET位置采用高效能导热垫，电感区域额外增配导热垫片。

关键部件散热方案拆解

MOSFET部位使用的导热垫导热系数为7W/mK，属高效能级别。电感除自身散热外，单独配备了导热垫片，用以强化热量传递路径。

7W/mK导热系数意味着每米厚度、每开尔文温差下可传导7瓦热量，数值越高导热能力越强。

上述设计旨在降低供电模块在持续高负载运行时的热点温度，确保电气性能稳定。

技嘉推出B850主板：南桥芯片组覆盖扩展式散热片

技嘉近日发布的B850系列主板中，南桥芯片B850 PCH已配备扩展式散热片设计。该组件覆盖于芯片组上方，旨在辅助散热，保障芯片组在高负载或长时间运行时的稳定性。

散热结构解读

散热片通常为金属材质，通过增加散热面积来加速热量传导与散发。技嘉在此次B850主板上为PCH（芯片组平台控制器）加装的扩展式散热片，覆盖面积较常规方案有所增大，旨在更高效地抑制温度升高可能带来的性能波动或降频风险。

针对芯片组运行需求

在主板实际使用场景中，芯片组承担着南桥（输入输出控制）及部分数据通路的处理任务。技嘉表示，引入扩展式散热片后，可应对多设备连接或高负载读写场景下PCH产生的热量，维持信号的稳定传输与系统运行的连续性。

瑞昱RTL8126芯片提供5GbE有线网络，较传统千兆提升局域网传输带宽

网络与音频芯片领域出现新动向：瑞昱半导体推出的RTL8126有线网络芯片正式支持5GbE规格。该芯片专为高速局域网传输设计，旨在满足NAS与大型文件交换场景对带宽的更高需求。

5GbE的技术优势解析

传统千兆网口的理论传输速率上限为1Gbps（约125MB/s），而5GbE（5 Gigabit Ethernet）将这一门槛提升至5Gbps（约625MB/s）。这意味着在相同网络基础设施下，局域网内文件迁移速度可提升至原来的5倍。

相比传统千兆网口，5GbE网络大幅提升局域网传输带宽，适合NAS和大型文件传输场景。

适用场景与产品定位

RTL8126芯片的推出，主要面向需要频繁进行大容量数据交换的用户群体，例如家庭NAS搭建者、创意工作者及小型企业。当前主流主板仍以千兆网口为主，5GbE芯片的引入有望加速中高端主板及扩展卡的换代进程。

• 瑞昱RTL8126采用标准PCIe接口，兼容现有主板插槽。
• 5GbE支持通过Cat5e或更高规格网线实现，降低布线升级成本。
• 该芯片可配合支持5GbE的交换机或路由器，组建高速内网。

MTK MT7925芯片搭配Wi-Fi 7模块：支持320MHz频宽，最大带宽达5.8Gbps

无线网络技术迎来新升级。一款搭载MTK MT7925芯片与Wi-Fi 7无线模块的组合方案，凭借320MHz频宽和4096-QAM调制技术，实现最大带宽5.8Gbps，达到当前主流平台的性能高水准。

技术规格详解

该方案的核心在于Wi-Fi 7模块与MT7925芯片的协同。320MHz频宽指无线信道占据的频谱宽度，较传统标准更宽，可直接提升数据传输容量。4096-QAM（正交幅度调制）则通过每个符号承载12比特数据，相比低阶调制显著提高频谱效率。

最大带宽可达5.8Gbps，是Wi-Fi 6的2.4倍。

性能表现与逻辑拆解

带宽提升的逻辑基于两个维度的叠加：频宽扩大使同一时间内可传输的“通道”数量翻倍；高阶调制则让每个“通道”的传输密度增大。两者结合后，无线连接的理论峰值速度较Wi-Fi 6实现倍数增长。

• 支持频宽：320MHz
• 调制方式：4096-QAM
• 理论峰值：5.8Gbps
• 相较于Wi‑Fi 6：带宽为2.4倍

行业影响

素材指出，该组合的无线连接速度和稳定性“都达到了当前主流平台的高水准”。这意味着该方案在应对高带宽需求场景（如4K视频传输、大型文件同步）时具备基础性能保障，但具体落地体验仍需依赖终端设备及网络环境配合。

微星MEG X670E ACE主板搭载瑞昱ALC4080芯片与Audio Boost 5音频系统

微星最新旗舰级MEG X670E ACE主板在音频系统上进行了专项设计，搭载瑞昱ALC4080编解码芯片，并配合Audio Boost 5独立音频方案，旨在提升声音输出的纯净度与抗干扰能力。

据官方介绍，该主板音频区域采用了独立隔离线设计，将音频电路与主板其他区域进行物理分隔。这一做法的主要目的是减少主板内部高频信号对音频电路的串扰，从而降低背景噪音。

音频硬件配置与防护措施

在硬件层面，该方案不仅采用了上述隔离设计，还搭配了高品质音频电容和DE-POP保护技术。其中，DE-POP保护功能旨在消除音频设备在开机或关机时可能产生的“噗”声冲击，保护耳机或音箱等外接设备。

“通过独立隔离线与高品质电容的组合，可以有效减少信号干扰，提升声音输出的纯净度。”

技术解读：ALC4080芯片与Audio Boost 5

瑞昱ALC4080是瑞昱半导体推出的一款高保真音频编解码芯片，支持USB接口传输，能够提供更高的信噪比和更低的延迟表现。微星将这款芯片应用于其Audio Boost 5音频系统，后者是一套包含硬件隔离、独立供电和专用电容的集成音频解决方案。

从逻辑上看，主板音频性能的提升主要依赖于芯片的基础素质与外围电路的优化。ALC4080提供了核心音频转换能力，而Audio Boost 5则通过独立的供电、隔离和滤波元件，确保芯片能够获得更干净的电源和信号环境，从而发挥其标称性能。

微星B850M迫击炮主板BIOS容量增至64MB，搭载Click BIOS X界面

微星推出的MAG B850M MORTAR MAX WIFI迫击炮主板在整体用料上采用扎实水准，核心芯片选型紧跟主流高阶主板步伐。在BIOS层面，该主板首次搭载全新的Click BIOS X界面，并配备翻倍后的64MB BIOS存储容量，为AM5平台后续处理器预留升级空间。

Click BIOS X界面升级分辨率与交互

Click BIOS X是微星新一代BIOS图形界面，相比上一代版本更加简洁直观。该界面将显示分辨率提升至1080p，字体和图标清晰度有显著改善，用户可更便捷地进行硬件参数调整与系统配置。

BIOS（基本输入输出系统）是主板上的固件程序，负责硬件初始化与操作系统引导。64MB的容量允许存储更完整的微代码和功能模块，为处理器兼容性更新提供底层支持。

64MB容量为未来AM5处理器预留空间

微星将BIOS芯片容量翻倍至64MB，旨在为AM5平台未来推出的新处理器预置充足的微码与功能更新空间。这一设计有助于延长主板的使用周期，使用户无需更换主板即可通过BIOS更新适配新款CPU。

• BIOS芯片容量：64MB（翻倍于当前常见容量）
• 分辨率：1080p
• 界面版本：Click BIOS X

从硬件选型角度看，MAG B850M MORTAR MAX WIFI迫击炮主板的核心芯片组及供电模组均保持了主流高阶板的配置水准，结合BIOS层面的升级，在M-ATX规格中实现了性能与功能平衡。

主板BIOS EZ模式集成PBO、EXPO及X3D游戏模式一键调用

在主板厂商提供的BIOS界面中，EZ模式被设计为集合常用功能的入口，用户可通过该界面一键开启CPU PBO、内存EXPO以及X3D游戏模式等调节项，无需进入深层菜单即可完成基础平台优化。

EZ模式：常用功能集中布局

EZ模式界面将多项性能相关开关整合在同一层级，包括处理器频率解锁（PBO）、内存超频配置（EXPO）以及针对特定处理器设计的X3D游戏模式。这些选项均以开关形式呈现，降低了对用户手动调参的门槛。

高级模式：Overclocking栏目提供细粒度调节

按F7切换至高级模式后，Overclocking栏目呈现出更为丰富的调节选项。其中锐龙9000系列处理器所需的负压超频、内存低延迟优化等功能均被归入该栏目，可调参数与电压选项的细化程度较EZ模式更甚。

Overclocking栏目中“可调参数和电压选项非常细致”，为进阶用户提供了从基础负压设置到内存时序微调的完整链路。

两种模式的并行使不同技能水平的用户均可按需选择：EZ模式适合快速部署标准提升方案，高级模式则服务于追求极限性能的定制化配置。

微星MAG B850M MORTAR MAX WIFI迫击炮主板升级：新增外置时钟发生器与一键超频预设

微星为MAX家族成员MAG B850M MORTAR MAX WIFI迫击炮主板引入OC Engine外置时钟发生器，并在Click BIOS X中新增PBO BCLK Booster 1与Booster 2两个预设档位，用户无需手动调参即可尝试获得额外性能。

OC Engine外置时钟发生器：提升超频安全性与灵活性

该主板最大的硬件升级在于OC Engine，这是一颗独立于CPU内部时钟系统的外置时钟发生器。通过专用的eCLK Mode栏目，用户可以对BCLK（基准时钟频率）进行调节。

• 同步模式：外频调节同时影响CPU和周边硬件（如内存、PCIe设备）。
• 异步模式：可单独调整CPU外频，同时隔离周边硬件，使超频操作更安全。

外置时钟发生器是指独立于处理器内部时钟源、额外部署在主板上的时钟芯片，可绕过CPU内部锁频限制，实现更纯净的外频调节路径。

PBO BCLK Booster预设：一键获得额外性能

基于此硬件设计，微星在Click BIOS X固件中增加了两个预设档位：PBO BCLK Booster 1将BCLK从默认100MHz提升至103MHz；PBO BCLK Booster 2则提升至105MHz。用户只需选择对应档位，即可自动应用超频设置，无需进入手动参数调整流程。

该预设机制适合希望在不深入钻研超频参数的前提下，尝试提升处理器工作频率的用户。两个档位分别对应3%和5%的BCLK频率增幅，具体性能增益取决于CPU体质与散热条件。

微星主板BIOS加入三档温度限制与性能切换功能

微星在其主板BIOS中加入了多项自定义功能，涵盖CPU温度限制、性能调度以及风扇控制，旨在帮助用户根据散热器性能和实际需求平衡温度与性能。

Set Thermal Point：三档CPU温度上限

温控方面新增的Set Thermal Point功能，提供85°C、75°C和65°C三档最高温度限制。用户可依据散热器性能选择对应档位，在处理器温度与性能输出间取得平衡。

Performance Switch：融合PBO与手动超频

Performance Switch性能切换设置兼具AMD Precision Boost Overdrive（PBO）与微星手动超频的优点，可兼容单核心和多核心应用场景，为不同负载下的性能释放提供灵活调度。

AMD PBO（Precision Boost Overdrive）是AMD处理器的一项自动超频技术，可根据散热条件动态提升频率；手动超频则允许用户固定频率与电压。Performance Switch将二者结合，兼顾自动化与自定义。

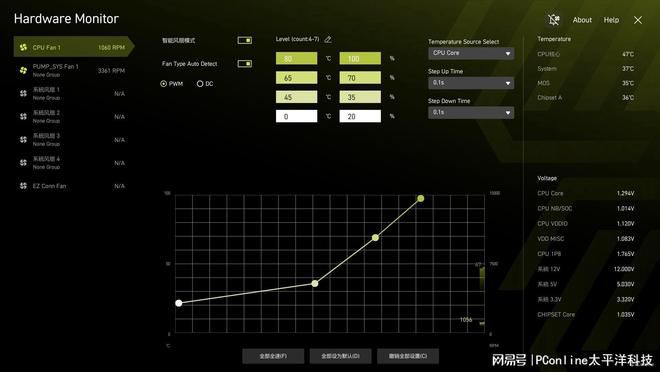

风扇控制页面重新设计

BIOS中的风扇控制页面经过重新设计，预设了静音、均衡和高性能等多种模式。同时保留手动曲线调节功能，方便玩家根据散热器和机箱风道情况精细调整风扇策略。

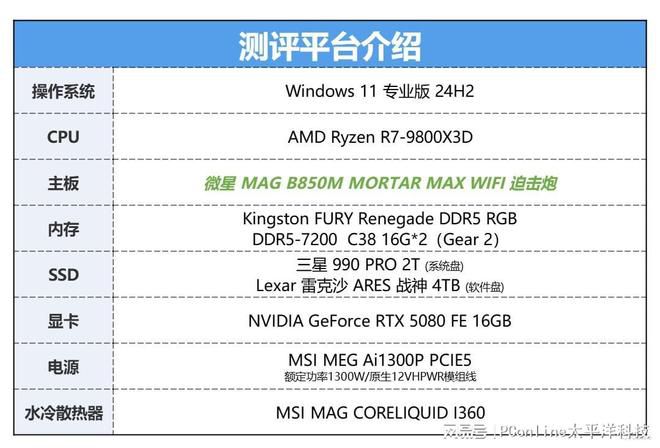

测试平台亮相：AMD锐龙7 9800X3D与RTX 5080搭配32GB DDR5-7200内存

在一项针对主板高性能负载能力的测试中，一套由AMD锐龙7 9800X3D处理器、RTX 5080显卡及32GB DDR5-7200MHz内存组成的硬件平台被搭建完成。该配置被定位为当前DIY市场的高端游戏主机级别，旨在充分检验主板在高负荷环境下的运行稳定性与性能表现。

核心硬件规格详解

CPU部分选用了AMD锐龙7 9800X3D，这颗处理器拥有8核16线程，并集成了第二代3D V-Cache缓存技术。所谓第二代3D V-Cache，是通过垂直堆叠额外缓存层的方式，在不增加芯片面积的前提下大幅提升游戏缓存容量，从而减少数据访问延迟，这也是其被评价为“当前游戏性能最强的消费级CPU之一”的关键原因。

内存方面：两根16GB DDR5-7200MHz内存条组成32GB双通道——双通道是指内存控制器可同时与两根内存条交换数据，带来理论翻倍的内存带宽，配合高频率DDR5颗粒，能进一步压榨CPU核心的计算潜力。

显卡与整体定位

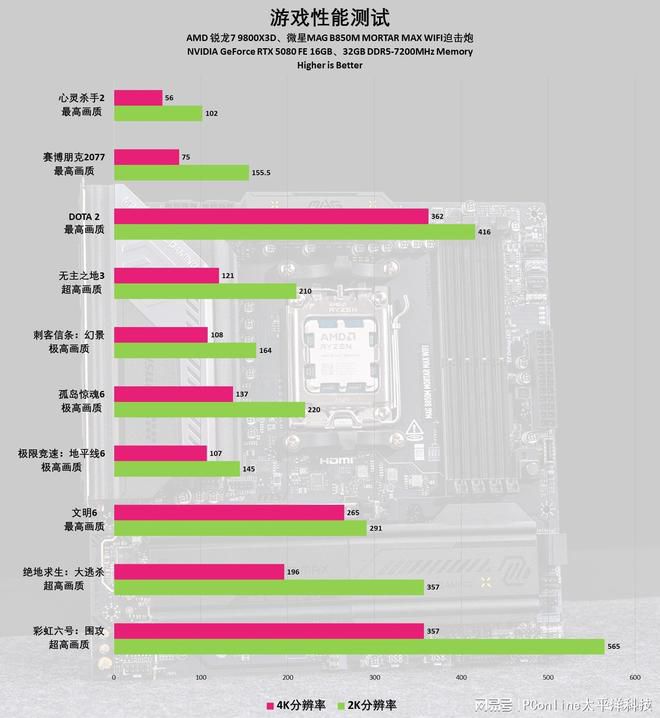

显卡方面选择了RTX 5080，该型号具备足够的图形算力支撑2K与4K分辨率下的游戏测试。围绕这套“CPU+显卡+内存”组合，评测人员将重点考察主板在高性能负载下的供电稳定性、散热设计以及PCIe与内存通道的兼容性。

整套配置在当下DIY市场属于高端游戏主机级别，可有效反映主板处理多核心高频处理器与高带宽显卡协同工作时的实际表现。

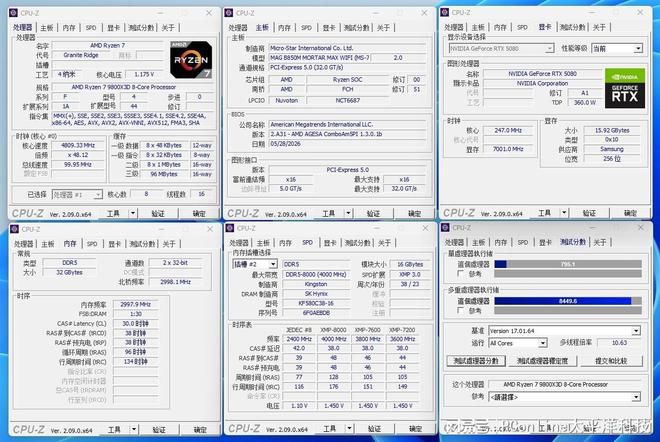

锐龙7 9800X3D CPU-Z跑分公布：单核795.1，多核8449.6

在CPU-Z基准性能测试中，AMD锐龙7 9800X3D处理器在默认PBO Enable状态下的跑分成绩正式披露。数据显示，其单线程得分为795.1，多线程得分为8449.6，整体性能释放充分且运行稳定。

默认设置下的性能表现

测试中，PBO（Precision Boost Overdrive）功能处于开启状态。PBO是AMD提供的一项自动超频技术，允许处理器在散热和供电条件允许时动态提升频率，从而释放更多性能。在此设定下，锐龙7 9800X3D的单核得分接近800分，多核得分则逼近8500分关口。

CPU-Z单核得分795.1，多核得分8449.6——默认PBO Enable下，性能释放充分且稳定。

测试结果解读

本次跑分结果反映出锐龙7 9800X3D在出厂预设状态下即可达到较高性能水平。多核成绩超过8400分，意味着该处理器在应对多任务处理、内容创作等场景时具备扎实的算力基础；单核成绩约795分，则展现出其在游戏、单线程应用中的瞬时响应能力。

• 单核跑分：795.1
• 多核跑分：8449.6
• 测试条件：默认PBO Enable

目前该数据已引起硬件爱好者关注，后续随着不同散热环境与主板设置的搭配，锐龙7 9800X3D的极限性能仍有探索空间。但就默认状态而言，其跑分结果已显示出成熟的性能调校水平。

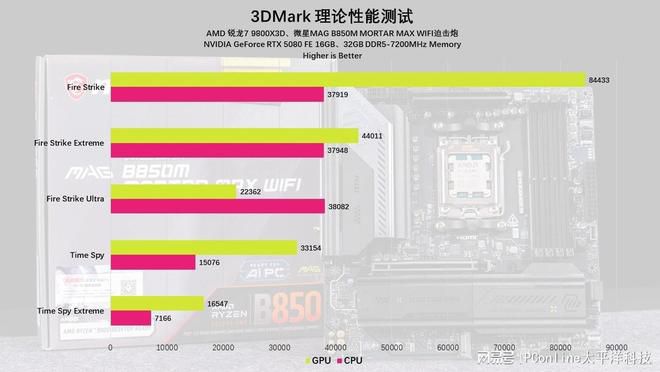

AMD锐龙7 9800X3D理论性能测试数据公布

在最新的3DMark理论性能测试中，AMD锐龙7 9800X3D处理器在各测试项目中均表现出稳定性能输出。具体跑分数据显示，该处理器在多项测试中保持了较高水准。

Fire Strike系列测试结果

在针对DirectX 11的Fire Strike基准测试中，9800X3D的总体得分为84433，其中CPU物理分数达到37919。面向更高分辨率负载的Fire Strike Extreme测试中，总分为44011，CPU物理得分为37948。而在4K分辨率级的Fire Strike Ultra测试中，总分达到22362，CPU物理得分38082。

Time Spy系列测试表现

在基于DirectX 12的Time Spy测试中，该处理器总分达到33154，CPU得分为15076。在Time Spy Extreme测试中，总分为16547，CPU得分为7166。

从CPU物理分数来看，这颗9800X3D在2K乃至4K分辨率下面对任何3A大作都不会成为瓶颈。

3DMark的Fire Strike和Time Spy测试分别对应DirectX 11与DirectX 12图形接口，是目前评估处理器与显卡综合性能的主流基准工具。CPU物理得分主要反映处理器在物理模拟、粒子计算等场景下的运算能力，分值越高越有利于高分辨率游戏中的帧率稳定性。

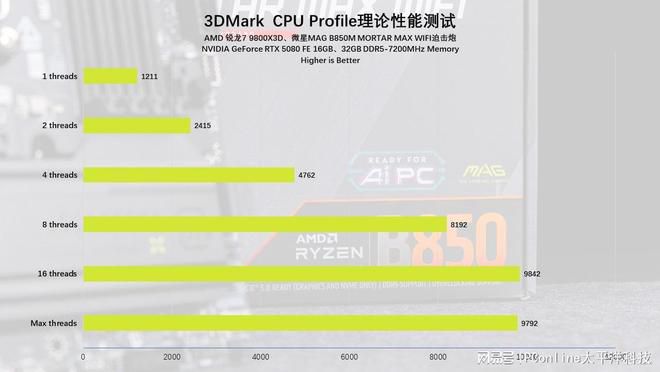

9800X3D在微星B850M迫击炮上完成3DMark CPU Profile测试：单线程1211，多线程最高9792

近日曝光的测试数据显示，AMD 9800X3D处理器在微星MAG B850M MORTAR MAX WIFI迫击炮主板上完成了3DMark CPU Profile基准测试，各线程负载下的得分均达到预期水平。

多线程扩展效率：16线程得分略高于最大线程

根据测试结果，该处理器在1线程、2线程、4线程、8线程、16线程及最大线程下的得分依次为1211、2415、4762、8192、9842和9792。其中16线程得分9842略高于最大线程的9792，显示在8核心16线程架构下，处理器已接近满载状态。

3DMark CPU Profile是一项专门测试处理器在不同线程数下性能表现的基准工具，通过1线程到最大线程的逐级负载，衡量单核爆发力及多核并行效率。

单核与多核表现均达平台标称水平

从单线程1211分到最大线程9792分，9800X3D在微星MAG B850M MORTAR MAX WIFI迫击炮上展现了应有的性能释放，表明该主板供电与散热设计能够支撑处理器的全核心满载需求。

微星MAG B850M MORTAR MAX WIFI迫击炮属于微星迫击炮系列，采用B850芯片组，定位主流中端游戏与生产力平台。本次测试印证了该主板与9800X3D的搭配具备充足的稳定性。

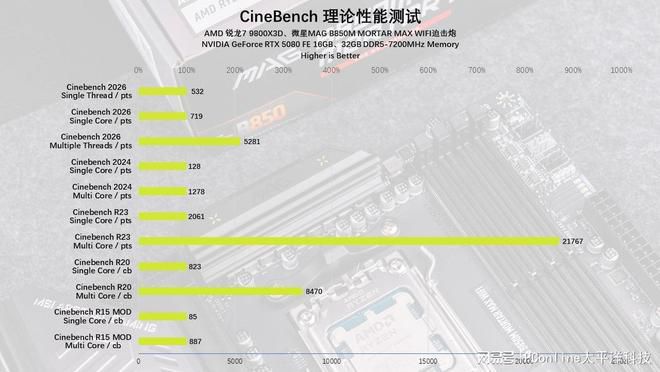

8核16线程游戏处理器CineBench跑分出炉：单核最高719分，多核超21000分

一份针对8核16线程游戏处理器的CineBench系列测试成绩显示，该处理器在多个版本基准测试中取得较高分数，单核成绩最高达到719分，多核成绩最高达到21767分。

CineBench多版本测试成绩一览

• Cinebench 2024：单核128分，多核1278分
• Cinebench 2026：单线程532分，单核719分，多线程5281分
• R15 MOD：单核85分，多核887分
• R20：单核823分，多核8470分
• R23：单核2061分，多核21767分

CineBench系列测试包含多个版本，每个版本采用不同的渲染负载模型，衡量CPU在单线程、多线程及综合渲染场景下的运算能力。上述分数覆盖了从轻量级到高负载的多项评估。

对于一款8核16线程的游戏处理器，这一成绩被认为相当出色，表明其不仅在游戏中具备良好表现，在C4D、Blender等复杂渲染场景下也能提供高效的生产力输出。

CineBench的测试结果通常与Cinema 4D、Blender等实际渲染软件的性能表现高度相关，用户可依据不同版本的分数预判处理器在特定工作负载下的响应能力。

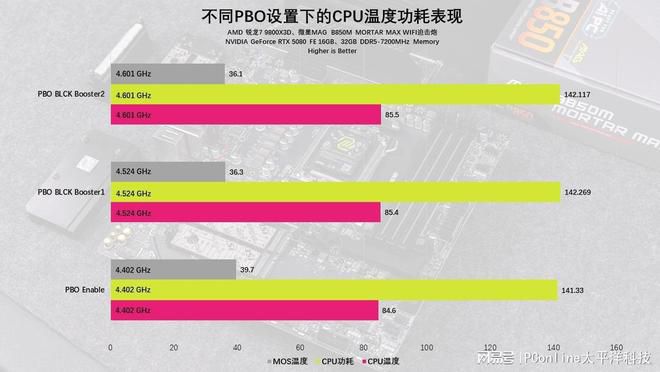

微星MAG B850M MORTAR MAX WIFI迫击炮测试：PBO BCLK Booster多核性能提升约7.6%

微星新发布的MAG B850M MORTAR MAX WIFI“迫击炮”主板近日完成PBO BCLK Booster功能测试。该主板的OC Engine外置时钟发生器是产品核心竞争力，测试主要围绕其两个预设档位展开。

CineBench R23 多核测试成绩

在CineBench R23多核基准测试中，主板默认PBO Enable状态下得分为21767。

开启Booster 1档位（BCLK 103MHz）后，成绩提升至22999，相比默认状态涨幅约5.7%。

进一步切换至Booster 2档位（BCLK 105MHz），得分达到23431，相比默认状态提升约7.6%。

PBO BCLK Booster 预设档位多核得分：默认21767 → Booster 1（103MHz）22999 → Booster 2（105MHz）23431。

单核性能同步增长

单核成绩同样表现积极。默认PBO Enable状态下得分为2061。

Booster 1档位单核成绩提升至2194，涨幅约6.5%。Booster 2档位单核成绩达到2200，涨幅约6.7%。

OC Engine外置时钟发生器是微星为MAG B850M MORTAR MAX WIFI设计的功能模块，通过独立时钟芯片实现对BCLK频率的精细调节，与主板PBO（Precision Boost Overdrive）技术配合，形成PBO BCLK Booster功能。

档位逻辑拆解

微星为PBO BCLK Booster设置了两组预设方案：

• Booster 1：将基准时钟频率(BCLK)设定为103MHz，侧重性能与稳定性均衡。
• Booster 2：将基准时钟频率(BCLK)设定为105MHz，追求更高性能上限。

从测试数据看，Booster 1与Booster 2在多核与单核场景下均能带来持续的性能提升，Booster 2在重负载多核场景中的表现更为突出。

CPU-Z测试数据揭示：开启Booster后单核多核分数均显著提升

在最新的处理器性能测试中，CPU-Z基准测试结果呈现出随模式切换而变化的明确趋势。测试分别记录了默认PBO Enable状态以及开启两种Booster模式后的跑分表现。

各模式下的具体分数

默认PBO Enable设定下，单核得分为795.1分，多核得分为8449.6分。在切换至Booster 1模式后，单核分数提升至826.6分，多核分数达到8792.9分。进一步的Booster 2模式则录得单核835.6分、多核8964.2分，均处于最高水平。

Booster 2单核分数较默认提升约5.1%，多核分数提升约6.1%。

性能提升逻辑拆解

PBO（Precision Boost Overdrive）是一种允许处理器在散热与供电允许范围内自动提升频率的技术。Booster 1和Booster 2则是两档不同的性能增强模式，其中Booster 2提供了更为激进的频率与电压策略，从而带来更高的基准测试得分。

从数据趋势看，从默认到Booster 1再到Booster 2，单核与多核分数呈现阶梯式增长，表明这两档模式对处理器性能的释放具有递进效果。

对于需要持续高负载运算的工作场景而言，这种模式切换可以直接反映在实际任务响应速度与处理效率上。

微星MAG B850M MORTAR MAX WIFI迫击炮主板测试：PBO BCLK Booster 1带来约4%-6%性能提升

微星MAG B850M MORTAR MAX WIFI迫击炮主板在近期测试中展示了其PBO BCLK Booster功能与内存性能表现。测试数据表明，该功能并非单纯的跑分噱头，而是能为用户带来实质性的单核和多核性能增益。

PBO BCLK Booster：异步外频超频的实测收益

根据测试结果，PBO BCLK Booster通过异步外频超频带动CPU缓存、内存控制器等全链路频率同步上涨，带来的IPC增益比单纯拉倍频更为立体。用户无需手动调试电压和频率，只需在BIOS中选择一个档位即可获得接近手动超频的收益，操作门槛大幅降低。

• 对于散热条件一般或追求保守的用户，选择PBO BCLK Booster 1可获得约4%到6%的性能提升。
• 若散热条件较好且希望免费换取更高性能，直接选择PBO BCLK Booster 2更为划算。

内存性能：JEDEC默认状态下的原始表现

内存性能是AM5平台绕不开的测试项。在JEDEC默认状态下（内存运行于DDR5-4800，时序40-39-39-77），AIDA64测试数据如下：读取速度51971MB/s，写入速度62870MB/s，复制速度48986MB/s，延迟95.6ns。这代表完全不开启任何优化时的原始表现，延迟接近100ns，也是许多用户装机后未开启EXPO会面临的现状。

读取51971MB/s，写入62870MB/s，复制48986MB/s，延迟95.6ns（JEDEC默认DDR5-4800时序40-39-39-77）

功能解读：PBO BCLK Booster的档位设计

PBO BCLK Booster是主板BIOS中提供的两种预设超频档位（Booster 1与Booster 2），通过提高外频频率并同步调整相关子系统的频率，实现性能提升。档位选择无需用户介入电压或频率的手动调试，仅需在BIOS选项中选择对应档位即可。

AMD平台DDR5-6000 C32内存测试：读取达59249MB/s，写入提升30%

在面向主流玩家的AMD平台上，将内存频率设置为DDR5-6000、时序C32-36-36-76后，AIDA64基准测试显示：读取速度59249MB/s，写入速度81544MB/s，复制速度56284MB/s，延迟79.4ns。

AIDA64测试数据与JEDEC默认对比明显

相比于默认的JEDEC标准设置，这一内存配置带来了显著性能跃升。读取速度提升约14%，写入速度提升约30%，延迟降低约16.2ns。

“整体流畅度已经不是一个量级。”测试者评价道。

什么是内存时序与AIDA64

时序C32-36-36-76代表内存的CL-tRCD-tRP-tRAS四项关键延迟参数，数值越低通常意味着响应越快。AIDA64是一款常用的硬件检测与性能测试工具，其缓存和内存测试模块被广泛用于评估读写带宽与延迟。

甜点频率：为不愿折腾的玩家提供稳妥选择

DDR5-6000 C32被部分玩家称为AMD平台的“甜点频率”，即在性能、稳定性和价格之间取得较好平衡。对于大多数不想手动调整内存参数的玩家，这一组合已经能够提供远超默认设置的流畅体验。

微星主板内存优化模式实测：DDR5-6000延迟降至66.8ns

在DDR5-6000 C32的基准配置下，微星主板通过开启BIOS中的内存优化功能实现了性能指标的进一步提升。实测数据显示，开启相关模式后，读取速度提升至63668MB/s，写入提升至88687MB/s，复制提升至60807MB/s，延迟大幅降至66.8ns。

同频率下的效率压榨

此次测试在未更换内存模组的前提下进行，仅通过主板BIOS中的两项功能完成优化。其中High-Efficiency Mode提供了多个档位，本次开启的是“逆天香”档位；Latency Killer则专注于降低内存延迟。

相比未开启优化时，读取提升约7.5%，写入提升约8.8%，延迟降低12.6ns。

优化工具的实际效果

微星的内存优化工具并非仅停留在宣传层面。在同频率、同时序（DDR5-6000 C32）条件下，上述两项功能确实能进一步压榨内存效率，呈现出可量化的性能增益。

• 读取速度：63668 MB/s
• 写入速度：88687 MB/s
• 复制速度：60807 MB/s
• 延迟：66.8 ns

业内人士指出，内存延迟的降低对于游戏帧率和响应敏感型应用有直接影响。此类优化手段为追求极致性能的用户提供了额外的调节空间。

DDR5-6000手动压C28时序测试：读取成绩接近自动优化，写入延迟略逊

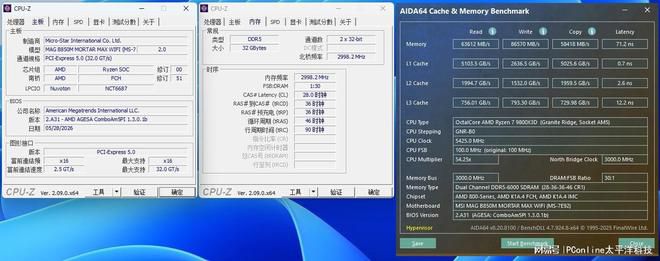

在DDR5-6000频率下，手动将时序压至C28-36-36-46的测试结果出炉。该配置的读取速度为63612MB/s，写入速度为86570MB/s，复制速度为58418MB/s，延迟为71.2ns。

两种优化方案的数据对比

与同频率下开启High-Efficiency Mode和Latency Killer的组合相比，手动压时序在写入、复制和延迟三项指标上稍逊一筹。但在读取成绩上基本相当，表明两种优化思路各有侧重。

手动压时序：读取63612MB/s，写入86570MB/s，复制58418MB/s，延迟71.2ns

自动优化组合（High-Efficiency Mode+Latency Killer）：读取接近，写入、复制及延迟略优

技术解读：压时序与自动优化

压时序指人为降低内存的CAS延迟（CL值）等参数，以牺牲部分稳定性换取更快的响应速度。High-Efficiency Mode与Latency Killer则是主板提供的自动内存优化功能，通过调整多项子时序来降低延迟。

从数据来看，手动压时序能获得与自动优化相当的读取带宽，但写入和复制的效率稍低，延迟也高出约数纳秒，说明主板自动优化在整体平衡性上表现更优。

测试环境与参考价值

此次测试在同一DDR5-6000频率下进行，排除了频率变量对性能的影响。用户可根据使用场景选择优化方式：追求读取密集型应用可尝试手动压时序，而注重综合性能则建议开启主板自带优化。

DDR5内存超频至6200MHz C28时序：读取突破65GB/s，延迟降至70ns以内

一组最新的DDR5内存超频测试数据显示，在将频率拉高至DDR5-6200，并搭配C28-38-38-48时序后，内存带宽与延迟表现均出现进一步优化。测试过程中，读取速度达到65628MB/s，写入速度89069MB/s，复制速度62805MB/s，延迟则稳定在69.3ns。

时序参数解析：C28-38-38-48的含义

该时序序列中，“C28”代表CAS延迟（CL）为28个时钟周期，是内存响应速度的关键指标；后续38-38-48分别对应tRCD（行地址到列地址延迟）、tRP（行预充电时间）和tRAS（行激活时间）。更低的CL值意味着更短的等待时间，有助于降低整体访问延迟。

带宽与延迟趋势：写入复制同步提升

与前期频率设置相比，本次6200MHz频率下的写入和复制速度均有进一步增强，写入达到89069MB/s，复制达到62805MB/s，提升幅度较为明显。与此同时，延迟维持在70ns以内（实测69.3ns），说明高频率并未带来明显的延迟反弹。

读取：65628MB/s
写入：89069MB/s
复制：62805MB/s
延迟：69.3ns

频率提升对性能的直接作用

从测试结果来看，频率拉高所带来的带宽增长正在显现，写入和复制两项指标均录得正向变化。对于内存密集型应用，这种提升可为数据吞吐提供更充裕的通道容量。

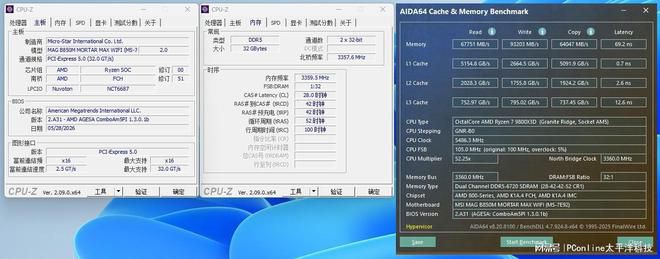

DDR5-6400内存实测：写入突破93000MB/s 延迟68.2ns

一组DDR5-6400 C28-42-42-52内存的基准测试数据近日曝光，各项带宽指标均创下新高。在读取、写入与复制三项关键成绩中，写入速度达到93306MB/s，首次突破93000MB/s大关。

全项带宽表现：读取67743MB/s 复制62173MB/s

该组测试在DDR5-6400频率、时序设置为C28-42-42-52的工况下完成。读取速度为67743MB/s，写入速度为93306MB/s，复制速度为62173MB/s，延迟为68.2ns。业内人士指出，整体带宽表现已相当出色，写入速度更是成为该测试中的突出亮点。

时序与延迟：C42设置下频率红利与代价趋于平衡

对比此前DDR5-6200 C28的测试数据，在频率提升至6400MHz、时序放宽至C42后，延迟仅从约69.2ns下降至68.2ns，降幅约1ns。这一变化说明，此时频率提升带来的红利与放宽时序付出的代价已基本形成新的平衡点。

专业术语解释：
时序（CL值）：指内存从接收到指令到开始响应所需的工作时钟周期数，数字越小延迟越低。如C28表示列地址选通延迟为28个时钟周期。
带宽（MB/s）：每秒可传输的数据量，数值越大代表内存与CPU之间的数据交换能力越强。

• 读取67743MB/s
• 写入93306MB/s
• 复制62173MB/s
• 延迟68.2ns

从测试结果看，DDR5-6400在写入方面展现出明显优势，而读取与复制成绩同样处于高位。对于追求高带宽的应用场景，这一频率与时序组合提供了可靠的性能参考。

DDR5-6400内存超频测试：外频拉升至105MHz后等效频率达6720C28

在基于DDR5-6400 C28时序的内存超频测试中，通过PBO BCLK Booster 2技术将外频提升至105MHz，最终使内存等效运行于DDR5-6720 C28-42-42-52。AIDA64测试显示，读取速度为67751MB/s，写入速度93203MB/s，复制速度64047MB/s，内存延迟为69.2ns。

超频后的性能变化

对比原DDR5-6400 C28状态，读取与写入性能几乎没有提升，但复制速度提升了约3%。这一结果反映出外频调整对内存复制带宽的边际改善。

DDR5-6720 C28-42-42-52：其中“6720”指内存等效频率为6720MHz，“C28”表示CAS延迟为28个时钟周期，后续数字依次为tRCD、tRP、tRAS延迟值。

测试方法与专业术语解读

PBO BCLK Booster 2是AMD平台上的一种外频超频工具，通过调整基准时钟频率（BCLK）来间接提升内存与CPU的频率。外频从默认的100MHz提升至105MHz，意味着整体系统频率同步上浮5%。

AIDA64中“读取”指内存向CPU传输数据的速度，“写入”指CPU向内存存储数据的速度，“复制”则代表内存内部数据搬移的带宽。本测试中复制性能的微增，表明外频调整对内存内部数据交换环节影响更明显。

微星主板内存超频测试：DDR5-8000MHz成功点亮运行，标称支持8400+MT/s

在近期一次测试中，DDR5-8000MHz频率的内存被成功点亮并稳定运行，读取和写入性能均保持在较高水准。该测试基于微星官方标称最高支持DDR5-8400+MT/s的主板进行。

测试结果与上限空间

实测表明，当前环境下的内存超频能力尚未触及主板设计极限。微星官方对这块主板的内存支持标称为DDR5-8400+MT/s，这意味着8000MHz的稳定运行成绩并非天花板，后续仍有进一步挖掘的潜力。

当前瓶颈与限制因素

测试团队指出，未能继续向上冲击更高频率，主要受限于测试环境的散热条件以及内存颗粒自身的超频潜力。在现有条件下，系统已表现出稳定的高频运行能力。

“最后我们也尝试了冲高频。在测试环境下，DDR5-8000MHz 可以成功点亮并稳定运行，读取和写入都保持在较高水准。”

MT/s指标释义

MT/s（Megatransfers per second，兆传输率）是衡量内存数据传输速率的单位，表示每秒进行百万次数据传输。DDR5-8400+MT/s意味着该主板理论上可支持每秒8400兆次或以上的数据交换速率。

测试团队评估

虽然此次未突破8000MHz，但基于主板规格与实测结果，内存超频天花板仍有继续挖掘的空间。未来若改善散热条件或选用颗粒潜力更优的内存模组，有望实现更高频率的稳定运行。

RTX 5080 FE 游戏测试完成：4K分辨率下《DOTA 2》与《彩虹六号：围攻》帧率超350帧

在近期进行的游戏性能测试中，测试人员使用RTX 5080 Founders Edition（FE）显卡，分别在4K和2K两种分辨率下运行了10款主流游戏和电竞项目。测试游戏覆盖3A大作、FPS竞技、开放世界和策略模拟等不同类型。

4K分辨率测试：竞技游戏帧率领先，3A作品可达流畅

在默认PBO Enable状态下，4K分辨率测试结果公布。电竞类游戏表现突出，《DOTA 2》以362帧领跑，《彩虹六号：围攻》也达到357帧，两款电竞网游在4K超高画质下仍能提供极致流畅体验。

• 《文明6》205帧
• 《绝地求生：大逃杀》196帧
• 《孤岛惊魂6》137帧
• 《无主之地3》121帧
• 《心灵杀手2》56帧
• 《赛博朋克2077》75帧

测试数据显示，上述游戏在4K高画质下均无压力运行。其中《心灵杀手2》和《赛博朋克2077》作为硬件杀手级3A作品，分别跑出56帧和75帧的成绩，基本能够满足4K最高画质下的流畅游玩需求。

《DOTA 2》和《彩虹六号：围攻》分别以362帧和357帧领跑4K分辨率测试榜单。

测试方法论解读：PBO模式与帧率评价标准

本次测试采用的PBO（Precision Boost Overdrive，精确增压超频）是AMD处理器的一项自动超频技术，在默认开启状态下可提升CPU性能上限。测试帧率数据均在该模式下采集，反映典型游戏场景下的实际表现。

帧率评价方面，60帧通常被视为流畅游戏门槛，144帧以上为高刷新率显示器推荐标准，300帧以上则对应顶级电竞需求。上述测试中多数游戏在4K下已超过60帧线，部分竞技游戏甚至超过300帧。

2K分辨率下游戏帧率实测：多款3A与竞技大作突破百帧门槛

一套搭载OC Engine外置时钟发生器的PC平台在2K分辨率下的游戏性能测试数据近日发布。数据显示，《彩虹六号：围攻》帧率达到565帧，《DOTA 2》达到416帧，《绝地求生：大逃杀》为357帧，竞技类游戏帧数已显著超出常规高刷新率显示器的需求上限。

3A大作表现：多数超过200帧，部分突破百帧

在3A游戏阵营中，《文明 6》测得291帧，《孤岛惊魂 6》220帧，《无主之地 3》210帧，均能提供流畅的视觉效果。即使是图形负载较高的《赛博朋克 2077》也跑出155.5帧，《心灵杀手 2》达到102帧。测试结果显示，该平台在2K分辨率下可轻松应对当前市面上的任何游戏。

PBO BCLK Booster功能：在1080P下验证帧率提升效果

OC Engine外置时钟发生器带来的PBO BCLK Booster功能在游戏场景中能产生可观的性能收益。测试在1080P最高画质、关闭DLSS和光追的设置下，对比了三种状态：PBO Enable（默认）、PBO BCLK Booster 1（BCLK 103MHz）和PBO BCLK Booster 2（BCLK 105MHz）。

以《CS2》为例：PBO Enable平均帧587.4帧，1% Low帧265.8帧；开启Booster 1后平均帧提升至605.5帧，1% Low帧280.4帧；开启Booster 2后平均帧达618.2帧，1% Low帧296.1帧。相比默认状态，Booster 2平均帧提升约5.2%，1% Low帧提升约11.4%。

专业术语解读：PBO与1% Low帧

PBO（Precision Boost Overdrive）是处理器的一种自动超频技术，允许在散热和供电允许范围内自动提升频率。1% Low帧则代表游戏过程中最低1%帧率的平均值，数值越高说明帧率波动越小、游戏体验越稳定。从数据看，PBO BCLK Booster不仅提升了平均帧，更显著优化了帧率稳定性。

测试结论：平台在2K分辨率下具备全面游戏能力

综合各项帧率数据，该平台在2K分辨率下面对当前主流游戏均能保持高帧率输出。PBO BCLK Booster功能通过外置时钟发生器调整BCLK频率，进一步挖掘了处理器性能潜力，在竞技类游戏中尤其能带来流畅度改善。测试者指出，对于追求高帧率稳定性的玩家，这一功能具有实际应用价值。

微星MAG B850M迫击炮搭配锐龙7 9800X3D：异步外频超频实测帧率提升

近期针对微星MAG B850M MORTAR MAX WIFI迫击炮主板与锐龙7 9800X3D处理器的性能测试结果显示，通过异步外频超频技术，多款3A游戏在平均帧与1% Low帧上获得了正向收益。测试分别采用PBO Enable、Booster 1与Booster 2三个档位进行对比。

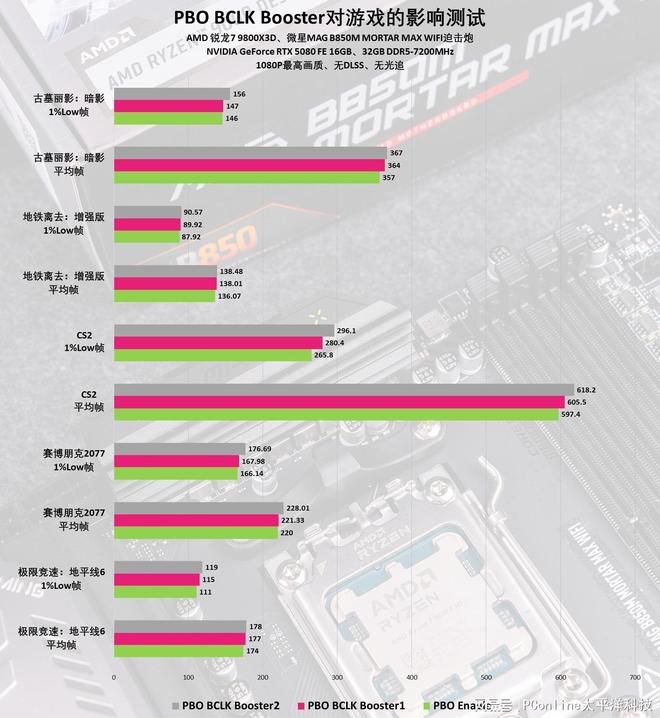

游戏帧率表现：Booster 2带来明确增益

在《古墓丽影：暗影》中，平均帧从PBO Enable的357帧提升至Booster 1的364帧和Booster 2的367帧；而反映帧率稳定性的1% Low帧从146帧提升至147帧和156帧，其中Booster 2的1% Low帧提升幅度达到约6.8%。

《地铁离去：增强版》平均帧从136.07帧提升至138.03帧和138.48帧，1% Low帧从87.92帧提升至89.92帧和90.57帧，整体表现更为稳定。

《赛博朋克2077》的平均帧从220帧提升至221.33帧和228.01帧，1% Low帧从166.14帧提升至167.98帧和172.65帧。测试方指出，异步外频超频带动全链路频率上涨，带来的IPC增益（即每时钟周期指令数提升）在游戏场景中收益更大。

技术原理拆解：异步外频设计解决稳定性难题

OC Engine的异步外频超频技术通过独立控制外频路径，使得CPU与内存等关键部件的频率同步提升，同时避免了传统超外频对周边设备（如PCIe、SATA接口）造成的稳定性隐患。这一设计是本次测试中游戏帧率稳健提升的关键因素。

创作性能测试：重任务下表现从容

除游戏外，测试还使用PugetBench对常用创作软件进行了全方位测试，模拟图像后期与视频导出等重任务场景。实测证明，该主板搭配锐龙7 9800X3D能够完美驾驭各路软件，在导出与渲染过程中保持流畅。

• 测试平台：微星MAG B850M MORTAR MAX WIFI迫击炮搭配锐龙7 9800X3D
• 对比档位：PBO Enable / Booster 1 / Booster 2
• 涉及游戏：《古墓丽影：暗影》《地铁离去：增强版》《赛博朋克2077》
• 创作测试工具：PugetBench

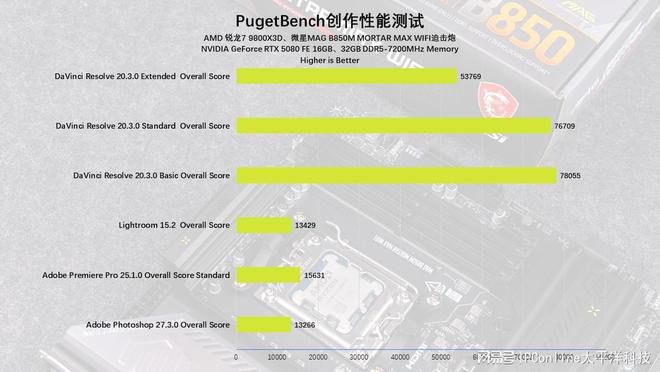

微星MAG B850M MORTAR MAX WIFI迫击炮在多款创意软件测试中获高分

根据最新测试数据，微星MAG B850M MORTAR MAX WIFI迫击炮在DaVinci Resolve 20.3.0、Adobe Premiere Pro 25.1.0、Photoshop 27.3.0及Lightroom 15.2等主流创意软件中取得了多个测试分数，显示出其在视频剪辑、平面设计等场景下的计算能力。

DaVinci Resolve 20.3.0 三项模式得分

在DaVinci Resolve 20.3.0中，该平台扩展模式得分53769，标准模式得分76709，基础模式得分78055。对于经常使用达芬奇进行视频调色和剪辑的用户来说，这个成绩意味着4K时间线预览和导出都能保持流畅的交互体验。

Adobe系列软件测试成绩

Adobe Premiere Pro 25.1.0标准模式得分15631，Photoshop 27.3.0得分13266，Lightroom 15.2得分13429。这套数据说明，在平面设计、照片批处理和视频剪辑等场景下，微星MAG B850M MORTAR MAX WIFI迫击炮都能提供充足的算力支撑，不会成为工作流中的瓶颈。

微星MAG B850M迫击炮搭配锐龙7 9800X3D性能测试：Blender渲染得分85-161，PCMark 10总分17216

微星MAG B850M MORTAR MAX WIFI迫击炮主板与锐龙7 9800X3D处理器的组合，在近日的一项性能测试中公布了具体得分数据。测试覆盖了渲染与日常使用两大场景，两者均给出了量化结果。

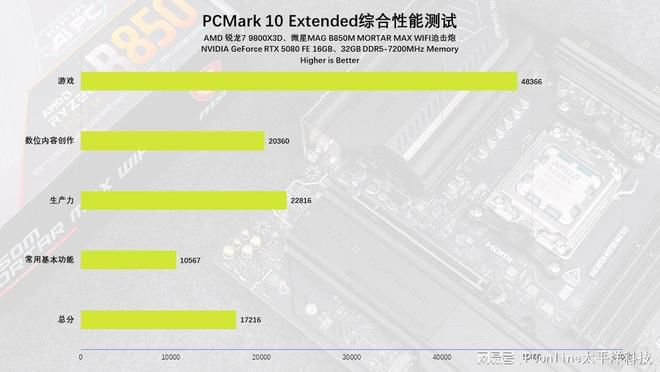

日常综合性能：PCMark 10 Extended得分17216

在PCMark 10 Extended综合测试中，该平台总分达到17216分。其中常用基本功能得分10567分，生产力场景得分22816分，数位内容创作得分20360分，游戏场景得分48366分。测试方指出，这套配置在办公、网页浏览、视频会议以及轻度内容创作中均能胜任，适用于“游戏为主、偶尔剪片”的用户群体。

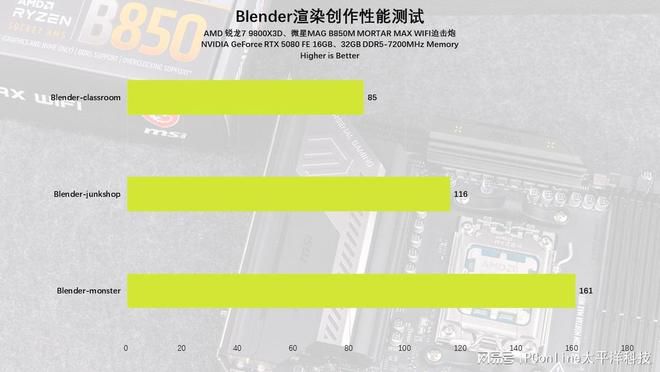

渲染性能：Blender三大场景得分明细

在Blender的三大场景渲染测试中，classroom场景得分85，junkshop场景得分116，monster场景得分161。测试反馈称，主板对CPU性能的释放、高速PCIe 5.0通道以及内存超频优化，支撑了渲染的稳定性与速度。若搭配高端专业显卡，可进一步解锁GPU加速渲染潜力。

“PCIe 5.0”指第五代PCI Express总线标准，其理论带宽较PCIe 4.0提升一倍，可为显卡、固态硬盘等设备提供更高的数据传输速率。

硬件组合背景

微星MAG B850M MORTAR MAX WIFI迫击炮主板属于微星MAG系列，定位中端主流，具备对AMD锐龙9000系列处理器的支持。该主板集成WiFi模块，B850芯片组提供了PCIe 5.0显卡插槽与M.2插槽，并支持内存超频。本次测试中搭配的锐龙7 9800X3D处理器，是AMD面向高端桌面市场的型号，凭借3D V-Cache技术提升游戏与渲染性能。

• Blender classroom: 85分
• Blender junkshop: 116分
• Blender monster: 161分
• PCMark 10总分: 17216

测试结论表明，该主板与处理器组合在渲染计算效率上超越同级平台，同时日常综合性能覆盖了多数用户的使用场景。

锐龙7 9800X3D FPU烤机测试：默认PBO下核心频率4.402GHz，温度84.6°C

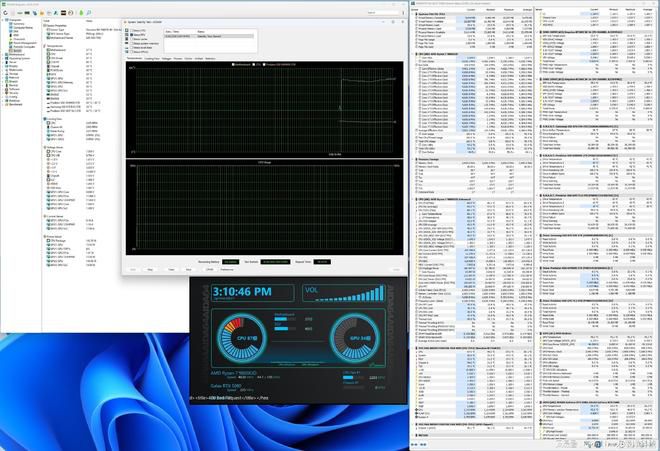

在对锐龙7 9800X3D处理器进行FPU烤机测试时，测试人员通过AIDA64 Stress FPU对三种PBO设置分别进行了约10分钟的满负载运行，并集中观察了核心频率、CPU温度、MOS温度及CPU功耗四项指标。其中，默认PBO Enable状态下的测试数据已经公布。

默认PBO Enable：核心频率稳定在4.402GHz，CPU温度84.6°C，MOS温度39.7°C，CPU功耗141.33W。

测试核心指标解读

FPU烤机测试指让处理器浮点运算单元（FPU）持续满负荷运行，以检测其在高强度负载下的稳定性与散热能力。MOS温度即主板供电模块（Metal-Oxide-Semiconductor场效应管）的温度，反映了供电电路的散热状况，本次测试中MOS温度仅为39.7°C，显示供电部分余量充足。

性能与散热表现评价

测试人员指出，84.6°C的CPU温度对于一颗8核16线程的旗舰游戏处理器来说完全在可控范围内，主板的供电和散热没有出现明显压力。这一结果表明，在默认PBO设置下，锐龙7 9800X3D的散热与功耗管理能力可满足长时间高负载运行的需求。

PBO BCLK Booster 1 开启后：外频103MHz，频率提升近3%，功耗仅增0.9W

在针对AMD处理器的一项超频功能测试中，开启PBO BCLK Booster 1后，系统外频提升至103MHz，核心频率随之上升至4.524GHz，相比默认状态提高了约122MHz。测试数据显示，该设置下CPU温度达到85.4°C，MOS温度36.3°C，CPU功耗为142.269W。

频率与功耗对比：性能增量近乎“无成本”

实测结果显示，频率提升幅度约为3%，而功耗仅增加了约0.9W，温度上升幅度不到1°C。这意味着在几乎不增加散热压力和电耗的前提下，处理器获得了可观的频率增益。测试人员指出，该表现基本可以视为“免费性能”。

技术原理简述：外频调整驱动频率提升

PBO BCLK Booster是一项通过调节外频（Base Clock，即基频）来间接提升核心频率的超频辅助功能。在本次测试中，将外频从默认值提升至103MHz，使得核心频率同步向上变动，从而达成了约122MHz的净增长。

关键测试数据：外频103MHz → 核心频率4.524GHz；CPU功耗142.269W；MOS温度36.3°C。

• 频率提升：约122MHz（近3%）
• 功耗增加：约0.9W
• 温度变化：CPU温度85.4°C（上升不到1°C）
• MOS温度：36.3°C（维持较低水平）

微星 PBO BCLK Booster 2 实测：外频 105MHz 下核心频率达 4.601GHz

在最新一轮超频测试中，微星主板的 PBO BCLK Booster 2 模式被激活，外频设定至 105MHz，核心频率稳定在 4.601GHz。与默认状态相比，频率提升约 199MHz，涨幅约 4.5%。

测试数据：功耗与温度表现

测试期间，CPU 温度为 85.5°C，MOS 温度为 36.1°C，CPU 功耗为 142.117W。值得注意的是，Booster 2 的功耗略低于此前测试的 Booster 1 模式，温度也仅高 0.1°C。

“Booster 2 在提升频率的同时，对功耗和发热的控制相当出色。”——测试者评价。

技术解析：OC Engine 外置时钟发生器的作用

PBO BCLK Booster 2 是微星主板提供的一种超频技术，它通过板载的 OC Engine 外置时钟发生器来独立调节外频（BCLK），从而在不改动倍频的情况下提升核心频率。外频从默认值拉升至 105MHz，直接带动整体频率上浮。

• 外频：105MHz
• 核心频率：4.601GHz
• 提升幅度：约 199MHz（4.5%）
• CPU 温度：85.5°C
• MOS 温度：36.1°C
• CPU 功耗：142.117W

相较于传统通过电压和倍频的超频方式，外置时钟发生器能够更精细地控制信号抖动，在同等电压下实现更高频率，同时保持较低的功耗和温度冗余。

微星MAG B850M MORTAR MAX WIFI迫击炮：PBO BCLK Booster 2带来近200MHz频率提升

微星近日对其MAG B850M MORTAR MAX WIFI迫击炮主板进行性能测试，结果显示，通过开启PBO BCLK Booster 2功能，核心频率提升近200MHz，而CPU功耗增加不到1W，温度上升不到1°C。

超频效果与功耗表现

测试数据表明，从PBO Enable到PBO BCLK Booster 2，核心频率提升幅度显著，但CPU功耗仅微增不到1W，温度上升幅度也控制在1°C以内。供电MOS温度始终维持在36°C到40°C的低位区间。

核心频率提升近200MHz，CPU功耗增加不到1W，温度上升不到1°C。

供电余量与散热设计

微星MAG B850M MORTAR MAX WIFI迫击炮主板采用14+2+1路80A供电设计，并配备VRM散热装甲。测试结果显示，该供电方案完全能够承受BCLK超频带来的额外负载，且仍有充足余量。供电MOS温度始终处于低位，表明散热系统设计有效。

所谓BCLK超频，是指通过调整基频（Base Clock）来提升处理器频率，与传统的倍频超频相比，BCLK超频对主板供电和信号稳定性要求更高。微星PBO BCLK Booster 2功能通过自动优化参数，降低了超频门槛。

玩家选择建议

对于追求性能的玩家而言，直接开启PBO BCLK Booster 2是一个选择。测试结果表明，该功能在几乎不增加额外散热成本的情况下，能带来明显的频率提升。

• 核心频率提升约200MHz
• 功耗增量不到1W
• 温度上升不到1°C
• 供电MOS温度始终在36°C-40°C

微星MAG B850M MORTAR MAX WIFI迫击炮主板评测：做工用料全面提升

微星MAG B850M MORTAR MAX WIFI迫击炮主板的评测总结近日公开。测试结果显示，这款产品在拆解与实测中表现出优于前代的综合性能。

拆解实测解析

评测从拆解和实测两个维度展开，对比老款型号，新款迫击炮几乎在所有细节上都获得了升级。整体做工扎实，用料毫不含糊，这与“迫击炮”系列一贯强调的军规级用料风格相吻合。

在内部结构上，主板供电、散热模块及PCB层数等关键组件均进行了针对性优化，使得稳定性进一步提升。

评测总结指出：“等了这么久，微星MAG B850M MORTAR MAX WIFI迫击炮终究没有让我们失望。”

市场定位与影响

该主板定位中高端装机市场，其扎实的做工与用料能够满足对长期稳定运行有较高要求的用户。评测观点认为，新品的推出将吸引更多注重整机可靠性的消费者关注。

M-ATX主板配备14+2+1路80A供电与8层PCB，面向锐龙9000系列

一款针对高性能平台设计的M-ATX主板近期披露详细规格，其供电方案与扩展能力成为关注焦点。该主板采用14+2+1相供电，每相搭配80A电流能力的Dr.MOS，并辅以8层服务器级PCB基板，官方称可充分满足锐龙9000系列处理器的负载需求。

供电与PCB规格拆解

12+2+1相供电中，核心部分为14相专供CPU核心，2相用于VCCGT（核显供电），外加1相为VCCAUX（辅助供电）。80A Dr.MOS意味着每相可持续输出80安培电流，在多相并联下总输出能力较高。

8层PCB采用服务器级别用料，有助于降低信号干扰并提升高负载下的散热效率，为锐龙9000系列的多核心/高频场景提供稳定电气基础。

存储与接口扩展能力

主板提供4个M.2插槽，其中两个通道支持PCIe 5.0全速传输（对应锐龙9000系列处理器的直出通道），另外两个为PCIe 4.0规格。前置USB Type-C接口升级至20Gbps速率（符合USB 3.2 Gen2×2标准），可配合高速外接存储设备。

• M.2接口数量：4个（2个PCIe 5.0 + 2个PCIe 4.0）
• 前置Type-C速率：20Gbps（较常见10Gbps提升一倍）
• 板型：M-ATX（紧凑型多用途规格）

市场定位与适用场景

在M-ATX板型中，同时提供14相供电、双PCIe 5.0 M.2以及高规格前置接口的产品较少，该主板主要面向追求扩展性与稳定性的中高端装机用户，尤其适合搭配锐龙9000系列构建高性能紧凑平台。

微星Z890系列主板正式发布：外置时钟发生器与一键超频成核心升级

微星近日推出Z890系列主板，新系列在外置时钟发生器（OC Engine）与PBO BCLK Booster一键超频功能上做出重点升级，旨在为普通用户提供更简便的外频超频体验。官方数据显示，在游戏和基准测试中，新功能均带来可观的性能提升。

OC Engine与PBO BCLK Booster：外频超频门槛降低

OC Engine外置时钟发生器的加入是本次Z890系列主板的最大亮点。该组件可独立生成基准时钟频率，绕过CPU内置时钟的锁定限制，从而支持BCLK（基频）超频。配合PBO BCLK Booster功能，普通用户无需复杂设置即可一键尝试外频超频，官方宣称在游戏与基准测试中均有明显性能提升。

OC Engine是一种独立于CPU的时钟发生器芯片，可为主板提供更稳定、更精确的基频信号，是传统超频玩家用于突破频率限制的关键硬件之一。

Click BIOS X：内存优化工具效果显著

新主板搭载Click BIOS X界面，该界面在保持简洁设计的同时集成了丰富功能。其中，Latency Killer与High-Efficiency Mode等内存优化工具被官方描述为“效果立竿见影”。这些工具可在不额外调节电压或时序参数的情况下，自动优化内存延迟与带宽表现，对游戏加载速度及应用响应体验产生直接影响。

EZ设计套装：DIY安装流程简化

在硬件交互层面，Z890系列引入了多项EZ（易用）设计，进一步降低了装机门槛。具体包括：

• EZ PCIe显卡快拆：通过按钮或卡扣设计，无需工具即可快速拆卸或安装显卡。
• EZ M.2免螺丝安装：M.2固态硬盘插入并按下卡扣即完成固定，无需拧螺丝。
• EZ磁吸天线：机箱后置Wi-Fi天线采用磁吸式底座，便于吸附于机箱金属表面，减少天线线缆缠绕。

这些设计细节使得整个装机过程“省心不少”，对于首次自行组装PC的用户尤为友好。

微星MAG B850M MORTAR MAX WIFI迫击炮：精简PCIe插槽，以适中价格提供接近旗舰规格

微星MAG B850M MORTAR MAX WIFI迫击炮主板近日引发关注，该产品在规格与价格之间作出取舍，针对主流装机用户需求进行设计。据业内人士介绍，该主板仅配置一条PCIe插槽，这一调整虽可能影响多扩展卡用户，但考虑到当前主流DIY装机基本只使用一张显卡，该设计对大多数玩家而言处于可接受范围。

核心取舍：单插槽设计应对主流场景

PCIe插槽是主板上用于连接显卡、网卡、固态硬盘等扩展卡的接口。微星在这款主板上精简至一条PCIe插槽，意味着用户无法同时安装第二张显卡或额外的PCIe扩展卡。不过，该设计换来了更集中的供电与散热资源，使得主板在单显卡场景下能够提供接近旗舰级别的规格与体验。

定位：瞄准性价比游戏与DIY群体

从定价来看，这款主板采用“适中价格”策略，即价格处于主流用户能够接受的区间。结合其提供的规格——业内观点认为“接近旗舰板”，该主板被视作适合追求性价比的游戏玩家和DIY爱好者。微星MAG B850M MORTAR MAX WIFI迫击炮属于微星MAG系列，定位主流性能级市场。

“综合来看，微星MAG B850M MORTAR MAX WIFI迫击炮以适中的价格提供了接近旗舰板的规格和体验，特别适合追求性价比的游戏玩家和DIY爱好者。”

市场影响：单卡装机趋势下，主板取舍或被更多厂商效仿

在当下大多数游戏与办公场景中，单张显卡即可满足需求，多卡交火或专业多扩展卡需求主要集中在工作站领域。微星此举或将引导更多主板厂商在主流B850系列中尝试类似精简式设计，以进一步降低主板成本和售价，扩大中端市场份额。

微星MAG B850M MORTAR MAX WIFI迫击炮上市 面向锐龙9000X3D装机与AM5升级用户

微星MAG B850M MORTAR MAX WIFI迫击炮主板已正式推向市场。该产品定位于AM5平台，主要服务两类人群：组装基于锐龙9000X3D系列处理器的游戏主机用户，以及希望在AM5平台进行硬件迭代升级的老用户。

产品定位与市场背景

“迫击炮”系列是微星旗下MAG家族的中端主力产品线，以均衡的供电与扩展规格著称。此次推出的MAX版本，在原有B850芯片组基础上进行了功能强化。

B850芯片组是AMD B650芯片组的迭代版本，主要用于支持锐龙7000、8000及9000系列处理器。在当前DIY装机市场中，锐龙9000X3D系列因大容量3D V-Cache缓存而受到高端游戏玩家关注，主板需在供电稳定性和散热效率上与之匹配。

核心硬件解析：供电与扩展

供电结构：该主板采用12+2+1相供电设计，其中12相为CPU核心供电，2相为SOC供电，1相为内存控制器供电。这一配置可满足锐龙9000X3D在满载负载下的电流需求。

内存与存储：

• 支持DDR5内存，官方标称可超频至最高8000MHz（OC）。
• 提供2个M.2接口，其中主插槽支持PCIe 5.0 x4协议，可适配新一代高速固态硬盘。

I/O接口与网络：板载2.5Gbps有线网卡，配合Wi-Fi 7无线模块，满足低延迟游戏与高速文件传输场景。

针对升级用户的兼容性说明

对于AM5平台老用户而言，该主板可兼容现有的锐龙7000/8000系列处理器及DDR5内存，无需更换电源或散热器即可完成平台迁移。需要注意的是，用户需将BIOS更新至最新版本，以确保对后续锐龙9000X3D系列处理器的完整支持。

业内人士指出，在AM5生命周期中，B850芯片组扮演了承上启下的角色——既延续了对前代锐龙7000系列的支持，又为9000X3D系列提供了供电与扩展层面的冗余设计。

市场影响与选购建议

该主板的主要竞争来自同芯片组厂商的B850小板型产品。其核心卖点在于“MAX”后缀带来的额外供电相数与Wi-Fi 7模块，相比标准版B850M MORTAR在无线网络规格上有所提升。

对于装机用户，若计划搭载锐龙9000X3D（如Ryzen 9 9950X3D）并长期使用，这块主板的12+2相供电可提供足够余量；若仅是搭配中端锐龙7000系列处理器，标准版迫击炮可能已能满足需求。
