技嘉X870E主板搭载D5黑科技2.0与X3D鸡血模式2.0 降低DDR5内存超频门槛

摸鱼不慌
摸鱼不慌管理员

当前DDR5高频内存价格依然不低,一套6000MT/s以上的32GB套装通常需要上千元投入。对于许多玩家来说,如果在BIOS中仅开启XMP或EXPO默认设置,往往觉得性能未能充分释放。然而手动超频涉及tCL、tRCD等多个时序参数,操作门槛较高,容易导致系统不稳定。

智能优化功能降低操作难度

主板厂商推出的智能优化功能成为解决这一痛点的方向——用户无需理解复杂时序,通过简单操作即可提升内存性能。以技嘉X870E AORUS PRO X3D ICE电竞冰雕主板为例,该板搭载了D5黑科技2.0和X3D鸡血模式2.0两项功能,主要针对DDR5内存和X3D处理器进行性能增强。

“不需要你懂什么tCL、tRCD,点几下鼠标就能让内存性能再往上窜一截”——这种“白嫖”式的优化方式对用户极具吸引力。

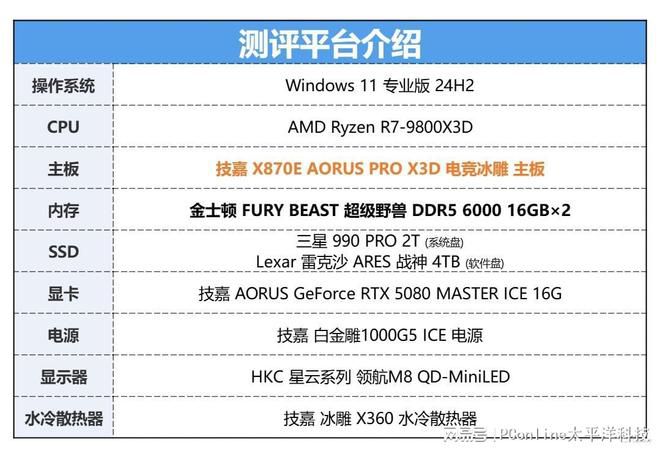

测试平台与功能定位

本次测试围绕技嘉X870E AORUS PRO X3D ICE主板,搭配金士顿FURY Beast超级野兽DDR5 6000 C30内存进行。其中D5黑科技2.0旨在优化DDR5内存的频率与时序参数自动调校,X3D鸡血模式2.0则针对搭载3D V-Cache的处理器提供额外的性能调度策略。

  • 手动超频需要用户自行调整tCL、tRCD等时序值,对多数玩家而言存在学习成本。
  • 智能优化功能将复杂参数调整封装为简易操作,降低使用门槛。
  • 技嘉D5黑科技2.0与X3D鸡血模式2.0均属于主板内置的自动超频/优化模块。

性能提升预期

虽然具体提升幅度需实测验证,但从功能设计逻辑来看,两项技术通过主板固件层面对内存时序、CPU频率等进行协同调校,有望在保持稳定性的前提下释放额外性能。对于已投入上千元购买高频内存的用户,这类无需专业知识即可实现的性能增益,相当于“额外获得”了一部分硬件潜力。

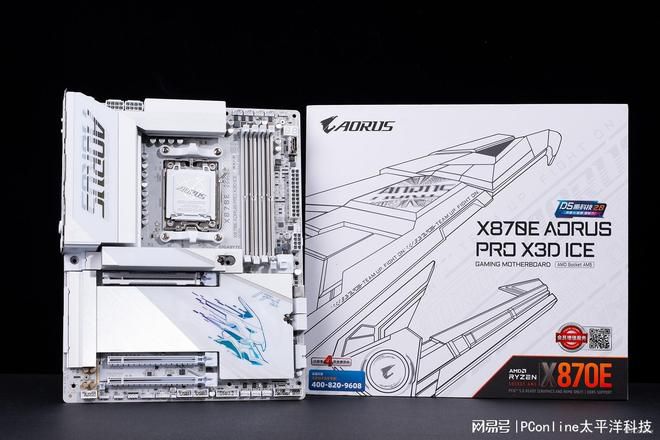

技嘉X870E主板搭载D5黑科技2.0与X3D鸡血模式2.0 降低DDR5内存超频门槛  第1张

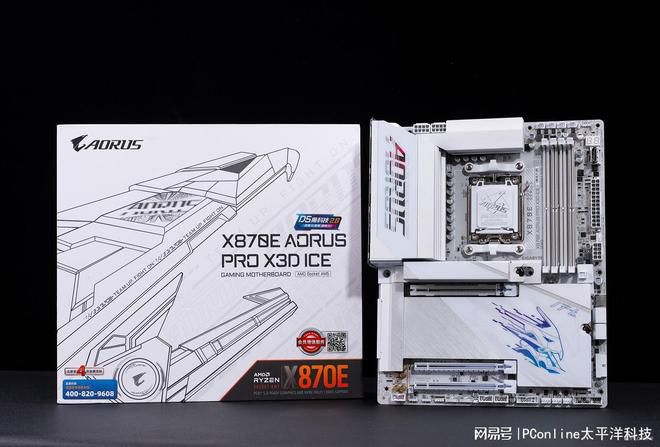

技嘉X870E AORUS PRO X3D ICE电竞冰雕主板解析:银白配色全装甲覆盖

技嘉X870E AORUS PRO X3D ICE电竞冰雕主板近日亮相。从包装盒内取出,该主板呈现出标准的AORUS风格高端设计,整体采用银白配色的装甲覆盖方案。VRM区域的散热片、M.2散热装甲和芯片组散热片几乎覆盖了主板的大部分表面,视觉上非常厚实。

外观与手感

拿在手里,用户能感受到沉甸甸的分量。这种厚实的装甲覆盖方案在视觉上形成统一风格,银白配色与大面积金属装甲相搭配,强化了主板的整体质感。

关键部件解读

VRM(电压调节模块)散热片负责为CPU供电电路散热,M.2散热装甲则直接覆盖M.2固态硬盘接口,芯片组散热片覆盖在主板芯片组上方。三者协同作用,意在应对高功耗硬件的散热压力。

从包装盒内的第一印象看,这款主板在散热结构与外观设计上形成了高度统一。
技嘉X870E主板搭载D5黑科技2.0与X3D鸡血模式2.0 降低DDR5内存超频门槛  第2张

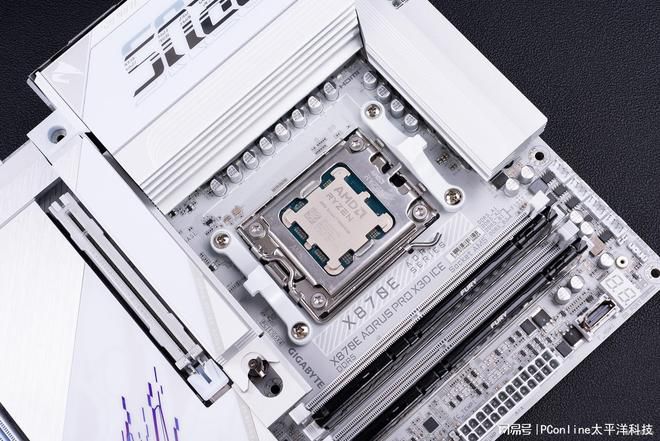

技嘉X870E X3D电竞冰雕主板实现全白色涂装覆盖

近期发布的技嘉X870E X3D电竞冰雕主板,在配色方案上进行了彻底的统一,将“纯白”设计贯穿于所有可见元器件。

白色涂装覆盖范围

根据官方介绍,该主板从底层的8层PCB基板,到全覆盖式散热装甲,以及内存插槽、PCIe插槽、CPU扣具座、接口外壳、Debug数显灯和功能按键,均采用一致的白色涂装处理。

“所有可见元器件均采用统一的白色涂装处理。”

这一设计意味着玩家在组装纯白主题主机时,无需额外遮盖或替换部件,即可获得视觉上统一的外观。

术语解析

  • PCB基板:印刷电路板的基底材料,通常为绿色或黑色,技嘉此处采用白色基板以匹配整体配色。
  • 全覆盖式散热装甲:覆盖在主板供电、芯片组等发热区域的散热片,此处全部为白色。
  • Debug数显灯:用于显示主板故障代码的数码管灯,通常为红色或橙色,此处也改为白色。

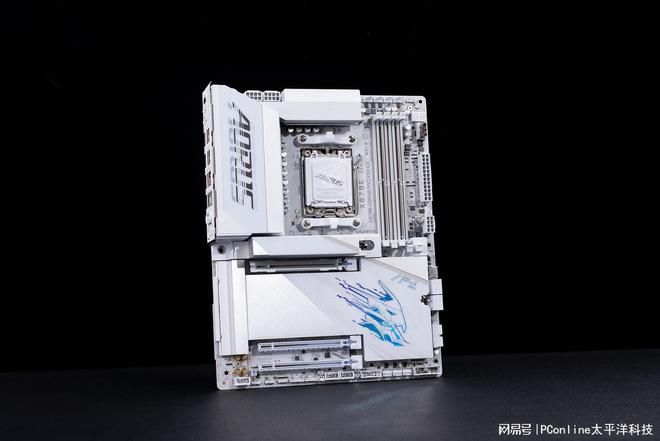

技嘉X870E主板搭载D5黑科技2.0与X3D鸡血模式2.0 降低DDR5内存超频门槛  第3张

技嘉AORUS新款散热装甲亮相:拉丝磨砂混合工艺搭配赛博风雕设计

技嘉近日发布了其AORUS系列新款散热装甲产品。该产品在表面处理上采用了拉丝与磨砂的混合工艺,据官方介绍,在光线照射下可折射出类似冰雪般的冷冽光泽。

赛博风雕与AORUS Logo升级

本次升级的亮点在于全新的赛博风雕头与AORUS Logo设计。设计上运用了锐利的斜切线条来勾勒机甲轮廓,并通过叠字重影效果营造未来科技感。装饰方面,渐变色设计与动态RGB灯效实现了融合。

当系统启动的那一刻,柔和的灯光从装甲缝隙中缓缓流淌而出,整台主机瞬间化为一件流光溢彩的艺术品,成为你桌面最耀眼的存在。

灯光效果与视觉体验

据产品介绍,灯光效果在系统启动时被激活:光线从装甲缝隙中缓缓流出,为整台主机营造出流光溢彩的视觉效果,旨在成为桌面设备中的视觉焦点。

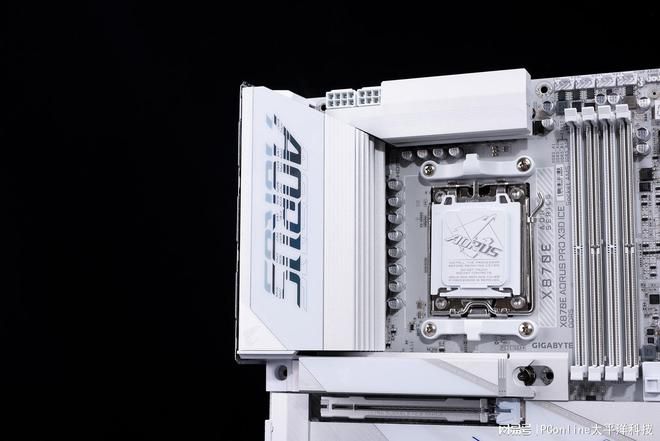

技嘉X870E主板搭载D5黑科技2.0与X3D鸡血模式2.0 降低DDR5内存超频门槛  第4张

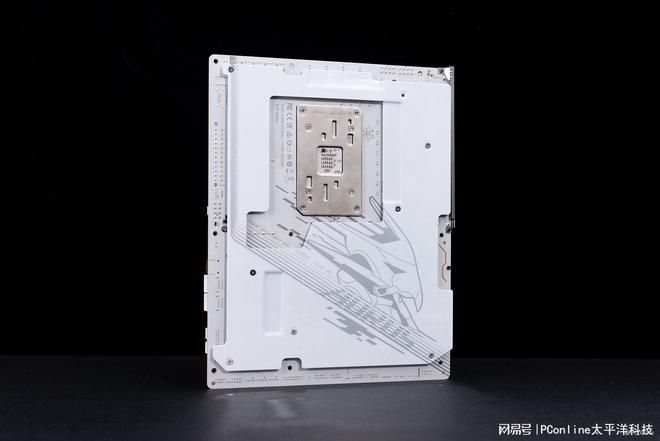

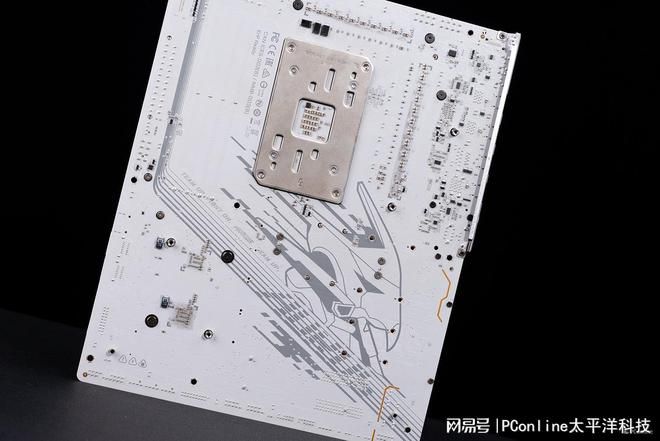

主板采用全覆盖金属散热背板覆盖PCB背部

该款主板在结构设计上作出重要调整,其背面几乎完全被金属散热背板覆盖。这一设计在提升散热性能的同时,显著增强了主板的结构强度,以应对大型散热器或显卡带来的压力。

双重功能设计

全覆盖式金属散热背板是指覆盖整个PCB背部的金属板,它不仅通过增加散热面积和热传递效率来有效降低主板温度,还通过物理支撑防止PCB弯曲变形。前者保障了主板在长时间高负载下的稳定性,后者则避免因安装大型散热器或显卡导致的物理损伤。

“一块全覆盖式金属散热背板覆盖了几乎整个PCB背部,不仅有效提升散热性能,还大幅增强了主板的结构强度,防止因安装大型散热器或显卡导致PCB弯曲变形。”
  • 覆盖范围:几乎整个PCB背部
  • 散热性能提升:通过金属背板扩大散热面积
  • 结构强度增强:防止PCB弯曲变形
  • 应用场景:适用于安装大型散热器或显卡的主板
技嘉X870E主板搭载D5黑科技2.0与X3D鸡血模式2.0 降低DDR5内存超频门槛  第5张

技嘉发布新款主板:采用8层被钻工艺电路板与2盎司铜强化技术

技嘉近日推出其新款主板产品,在PCB内部设计上采用了8层被钻工艺电路板,并配合2盎司铜强化技术。官方介绍称,这一设计能够确保PCB获得最纯净的信号传输。

技术解析:8层被钻工艺与2盎司铜强化

8层被钻工艺指的是在印刷电路板(PCB)的制造过程中,通过特定工艺处理多层板的内层线路,以提升信号质量与电气性能。2盎司铜强化技术则是指PCB上铜箔的厚度标准,每平方英尺的铜重量为2盎司,相比常规规格能提供更低的电阻和更好的散热能力。

技嘉方面表示,这种设计组合为高频内存和PCIe 5.0设备的稳定运行打下了坚实的物理基础。高频内存在高速数据传输时对信号噪声高度敏感,而PCIe 5.0作为新一代总线标准,对信号完整性提出了更高要求。

“在看不到的PCB内部,技嘉采用了8层被钻工艺电路板设计,配合2盎司铜强化技术,能够得到PCB最纯净的信号。”

硬件兼容性与市场定位

该主板所支持的高频内存和PCIe 5.0设备,通常出现在高端计算与游戏平台中。对硬件厂商而言,信号纯净度是保障这些高速组件稳定协同工作的关键因素之一。业内人士指出,此类设计有助于减少因信号干扰导致的系统死机或数据传输错误,从而提升整体系统的可靠性。

技嘉X870E主板搭载D5黑科技2.0与X3D鸡血模式2.0 降低DDR5内存超频门槛  第6张

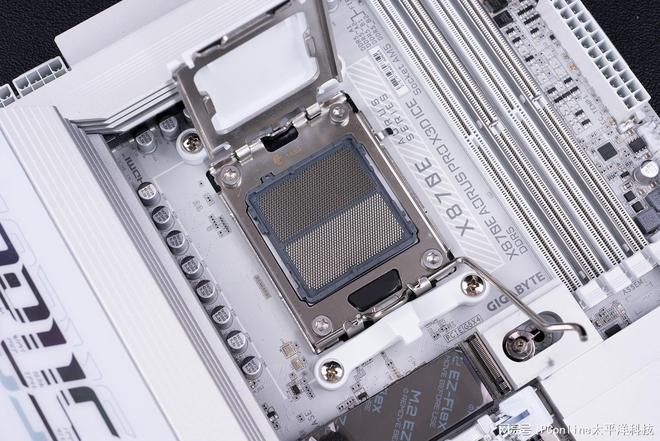

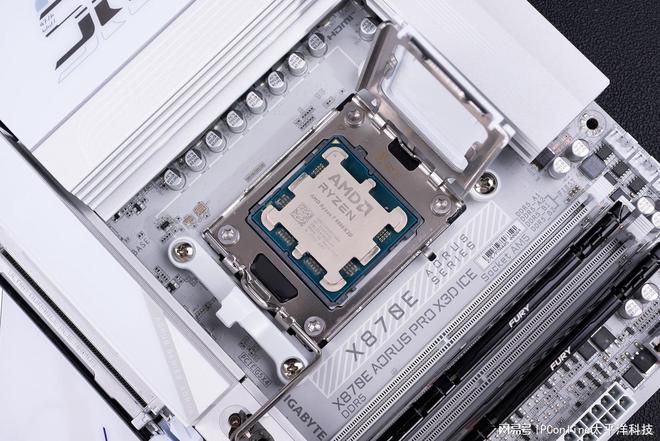

AMD确认AM5插座支持至2029年以后,可安装锐龙7000/8000/9000系列

AMD旗下新款AM5插座采用LGA1718针脚设计,位于主板顶部中央位置,目前可兼容锐龙7000、8000和9000系列处理器。公司已明确表示,该插座平台将持续提供支持至2029年之后,这意味着用户在主板上的投资至少能覆盖未来两到三代处理器升级周期。

AM5插座技术规格与兼容性

LGA(Land Grid Array,即触点阵列封装)1718针脚设计,通过主板上的触点与处理器底部的金属触点对接,代替传统针式引脚。AM5插座为AMD当前主力平台,替代了此前使用多年的AM4插座。

处理器生命周期承诺

AMD公开承诺AM5插座将支持到2029年以后,确保同一块主板在长达数年跨度内,仅需更换处理器即可实现性能升级,无需更换整套平台。以目前锐龙7000/8000/9000系列为例,用户后续仍可安装新推出的兼容处理器,平台生命周期明显延长。

“AMD已经明确AM5插座将支持到2029年以后,玩家在主板上的投资至少还能横跨两到三代处理器升级周期。”

对市场的直接影响

从现有产品线看,锐龙7000系列首发,8000系列补充中端与移动版,9000系列为最新旗舰。三款处理器的针脚一致,均兼容AM5插座。这种向后兼容策略有助于降低用户升级成本,也为主板厂商提供了更稳定的产品规划周期。

  • 靠近主板顶部中央位置安装,便于散热器兼容性布局。
  • LGA1718命名中,1718代表针脚数量,相比AM4的1331针脚有所增加,以支持更多内存通道与PCIe通道。
技嘉X870E主板搭载D5黑科技2.0与X3D鸡血模式2.0 降低DDR5内存超频门槛  第7张

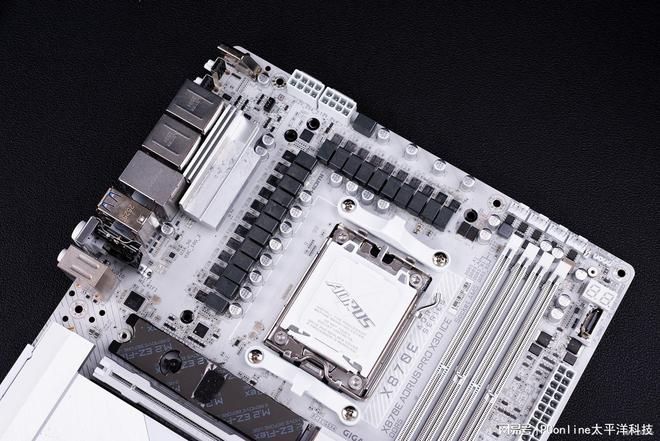

插座VRM散热装甲曝光:大面积散热格栅与直触热管设计

一款主板产品的VRM散热区域设计细节近日被披露。从产品图片来看,CPU插槽左侧及顶部的散热装甲体积较大,内部散热结构较为复杂。

散热装甲结构解析

该散热装甲表面设有多层散热格栅鳍片,旨在增加与空气的热交换面积。内部则通过导热垫与直触式热管组件相连接,以此强化从供电模块至散热片的传热效率。

供电散热优先级

从散热装甲的覆盖范围和结构复杂度来看,供电部分的散热被设计者视为需要重点照顾的对象。

插座周围的VRM散热装甲体积相当可观,CPU左侧和顶部都使用大面积的散热装甲,表面有多层散热格栅鳍片来增加热交换面积,内部通过导热垫和直触式热管组件强化散热效率。
  • 散热装甲覆盖CPU左侧及顶部区域
  • 表面采用多层散热格栅鳍片设计
  • 内部集成导热垫与直触式热管组件
技嘉X870E主板搭载D5黑科技2.0与X3D鸡血模式2.0 降低DDR5内存超频门槛  第8张

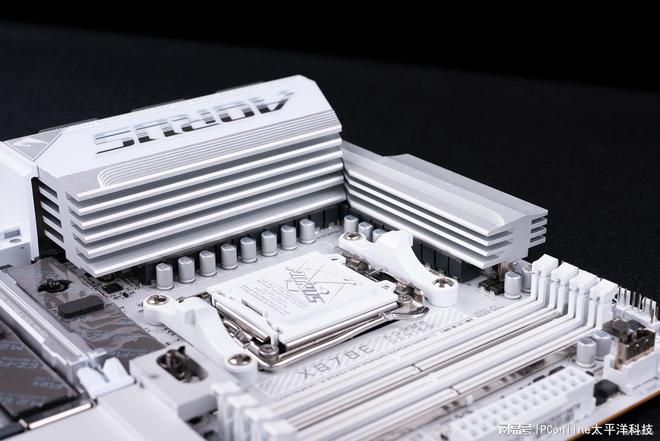

技嘉主板搭载VRM Thermal Armor Advanced散热装甲 散热面积达传统产品10倍

据技嘉官方披露,其新款主板在VRM供电区域采用VRM Thermal Armor Advanced散热装甲,散热面积达到传统散热器的10倍,配合一体式架构设计,显著提升了散热效率。

散热组件详解

该散热装甲内部集成加粗的直触式热管,搭配12W/mK高效导热垫,通过复合式剖沟设计优化空气流通路径,从而强化热量传导和排出能力。

官方称“散热面积是传统散热器的10倍”,这意味着该装甲在相同体积内提供了更大表面积以加速热交换。
  • 一体式架构:散热装甲与供电模块整体覆盖,减少热阻。
  • 直触式热管:管径加粗,直接接触发热元件,提升导热量。
  • 12W/mK导热垫:高效填充缝隙,降低接触热阻。
  • 复合式剖沟:沟槽设计引导气流定向流动,减少风阻。

这种散热方案针对VRM供电区域的高发热特性设计,有助于保障主板在持续负载下的稳定性,满足高端用户对散热性能的严苛需求。

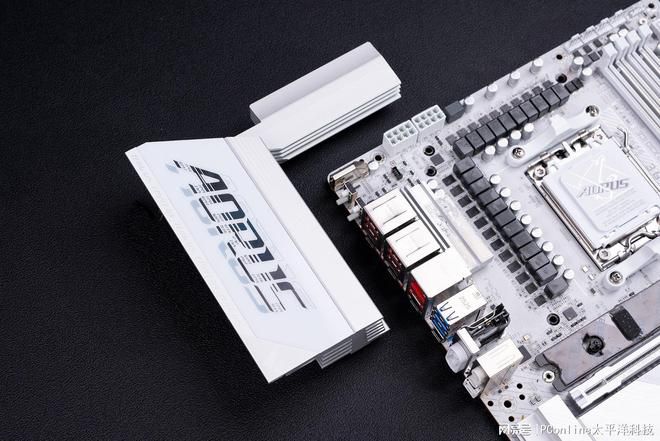

技嘉X870E主板搭载D5黑科技2.0与X3D鸡血模式2.0 降低DDR5内存超频门槛  第9张

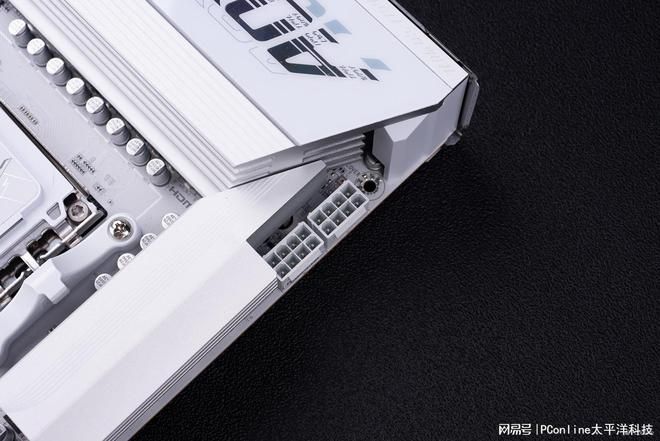

双8Pin实心针脚CPU供电接口设计 提升高负载稳定性

部分主板产品在CPU供电接口上采用了双8Pin实心针脚设计。这一设计相比普通空心针脚,在电气性能上有所优化。

针脚设计差异

实心针脚与空心针脚的主要区别在于截面积与接触结构。实心针脚拥有更低的接触电阻,同时具备更好的电流承载能力。

对于长时间高负载运行下的系统稳定性,这样的设计能够提供额外的保障。

双8Pin实心针脚设计,相比普通空心针脚拥有更低的接触电阻和更好的电流承载能力。

主板供电配置

除CPU供电接口外,主板供电沿用传统的24Pin接口。该接口为标准规格,用于为整块主板提供基础电力。CPU双8Pin与24Pin主供电组合构成完整的供电方案。

技嘉X870E主板搭载D5黑科技2.0与X3D鸡血模式2.0 降低DDR5内存超频门槛  第10张技嘉X870E主板搭载D5黑科技2.0与X3D鸡血模式2.0 降低DDR5内存超频门槛  第11张

技嘉X870E X3D电竞冰雕配备18+2+2相供电,单相持续输出110A

在高端主板领域,供电模组的设计直接决定了处理器能否稳定发挥性能。技嘉为旗下X870E X3D电竞冰雕主板配置了18+2+2相数字供电方案,其中核心供电部分采用英飞凌PMC41430 DrMOS芯片,每相可持续输出110A电流,整体输出功率轻松突破1000W。

供电规模解析:三相分工明确

18相核心供电承担处理器主要负载;2相核显供电专为处理器内置显示核心提供电力;另外2相辅助供电负责连接CPU的PCIe通道。所有相位均采用高规格DrMOS元件,确保电流传输稳定。

DrMOS是一种将驱动芯片与MOSFET(金属氧化物半导体场效应晶体管)集成封装的高效功率模块,相比传统分离式方案,具有更低的导通电阻和更快的开关响应速度,有助于降低发热并提升供电效率。

应对旗舰处理器:游刃有余

这样的供电规模在面对锐龙9 9950X3D这样拥有16核32线程的旗舰处理器满载运行时仍能从容应对,更不用说此次测试所用的锐龙7 9800X3D。基于素材逻辑推导,能够稳定支撑顶级CPU的瞬时功耗需求,避免因供电瓶颈导致性能下降。

技嘉X870E主板搭载D5黑科技2.0与X3D鸡血模式2.0 降低DDR5内存超频门槛  第12张

技嘉X870E X3D电竞冰雕主板内存规格公布:支持DDR5 9000 MT/s与256GB容量

技嘉近日披露了其X870E X3D电竞冰雕主板的内存支持细节。该主板搭载4条DDR5 DIMM插槽,采用双通道架构设计,最高可支持256GB内存容量,为高性能装机提供了充裕的扩展空间。

内存频率与超频配置

在频率支持方面,官方标称该主板可达DDR5 9000 MT/s的超频频率。主板完整支持AMD EXPO内存超频配置文件,玩家在BIOS中简单选择即可一键启用内存的最佳频率和时序设置。

4条DDR5 DIMM插槽配合双通道架构,让用户可根据需求灵活搭配内存容量,而DDR5 9000 MT/s的超频上限则进一步释放了高端内存模组的性能潜力。

EXPO技术解析

AMD EXPO(Extended Profiles for Overclocking)是一套内存超频配置文件标准,允许内存厂商预置经过验证的高频低时序参数。用户只需在BIOS中加载对应配置文件,即可让内存自动运行在厂商测试通过的最佳状态,无需手动调节电压和时序。

从主板规格配置来看,这款产品定位于追求极致性能的玩家群体,高容量与高频率的双重支持有望满足高端游戏与创作场景下对大内存带宽的需求。

技嘉X870E主板搭载D5黑科技2.0与X3D鸡血模式2.0 降低DDR5内存超频门槛  第13张

铭瑄新款主板配备Debug LED指示灯,提升故障排查效率

铭瑄在其新款主板上集成了Debug LED指示灯和数字诊断灯,为玩家在系统调试与问题排查环节提供直观支持。该设计旨在帮助用户快速定位硬件故障,提升维护效率。

实时状态监测与故障定位

根据官方信息,该主板上的Debug LED指示灯与数字诊断灯可实时显示CPU、VRM(电压调节模块)以及整体系统的运行状态。当遇到无法正常开机等情况时,用户可依据指示灯的具体显示内容,快速定位故障所在区域,减少盲目排查的时间成本。

LED指示灯功能拆解

Debug LED指示灯通常采用不同颜色或数字代码来区分硬件组件状态。例如,当CPU对应的指示灯常亮时,可能意味着处理器无法正常自检;而数字诊断灯则能显示更具体的故障代码,对应不同的硬件问题。通过比对主板手册中的代码表,用户可以更精确地找到问题根源,无需额外配备诊断设备。

“遇到无法开机的情况时可以快速定位问题所在”——铭瑄主板产品说明

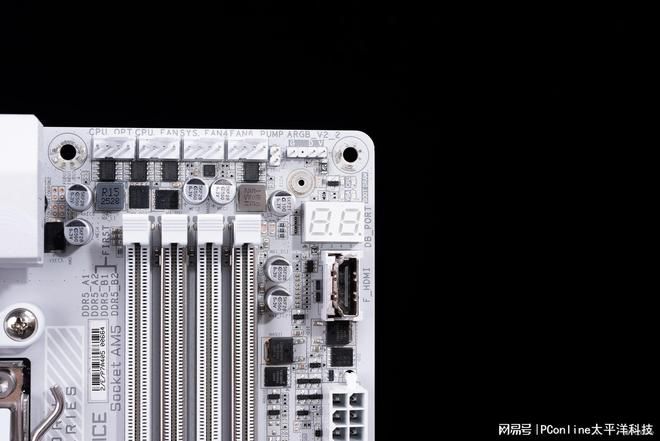

技嘉X870E主板搭载D5黑科技2.0与X3D鸡血模式2.0 降低DDR5内存超频门槛  第14张

微星新品主板解析:PCIe 5.0 x16插槽引入金属加固装甲

在主板设计的PCIe扩展区域,第一条PCIe x16插槽成为该产品的技术亮点。该插槽支持PCIe 5.0规格,并做了金属加固装甲处理,以提升耐用性。

加固技术细节:承重能力达10倍于普通插槽

官方介绍指出,该金属加固装甲具备10倍于普通插槽的承重能力。这一设计旨在有效避免大型显卡长期使用后,插槽出现变形或金手指磨损问题。

“官方称具备10倍于普通插槽的承重能力,能够有效避免大型显卡长期使用后导致的插槽变形或金手指磨损问题。”

金属加固装甲在主板PCIe插槽上的应用,本质上是一种物理支撑结构,它通过在插槽周围增加金属外壳与加强焊点,分散显卡施加于插槽的垂直应力,从而减少接口的物理损伤风险。

PCIe 5.0规格支持

该插槽同时支持最新的PCIe 5.0规格。作为对比,与上一代PCIe 4.0相比,PCIe 5.0规格的单通道带宽翻倍,可满足高端显卡与高速固态硬盘对传输速率的需求。不过,这一性能优势在接入当前主流消费级显卡时需注意,多数显卡仍以PCIe 4.0或3.0模式运行,但插槽的向后兼容性确保了未来设备的升级空间。

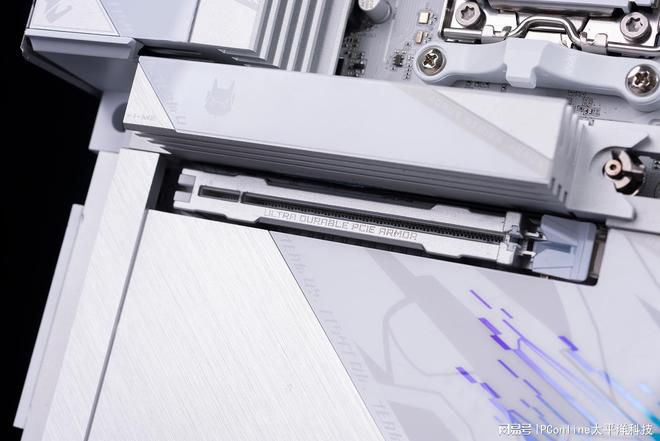

技嘉X870E主板搭载D5黑科技2.0与X3D鸡血模式2.0 降低DDR5内存超频门槛  第15张

华硕显卡快易拆按钮设计:免工具拆装显卡

针对传统显卡拆装过程中的痛点,华硕在其部分主板产品中引入了一项实用设计——显卡快易拆按钮。该按钮位于PCIe插槽旁,按下后即可释放显卡锁扣,用户无需使用螺丝刀等工具去捅卡扣,从而简化了显卡的拆装流程。

解决用户操作痛点

在传统主板上,拆卸显卡通常需要用手指或工具按住PCIe插槽末端的小卡扣,这在实际操作中常因空间狭小、卡扣位置隐蔽而变得困难。显卡快易拆按钮的设计初衷,在于帮助用户更便捷地完成显卡的安装与拆卸。

具体操作方式

用户只需按下该按钮,即可直接触发插槽锁扣的释放机制。与以往需要精准按压的小卡扣不同,这一按钮位置清晰,按压动作直观,降低了操作门槛。

“按下即可释放显卡锁扣,拆装显卡时再也不用拿着螺丝刀去捅那个小卡扣了。”

设计与适用性

该按钮通常被设计在主板的PCIe x16插槽旁,便于用户在安装或更换显卡时快速识别。此类硬件的细节优化,体现了主板厂商在用户体验上所作的调整。

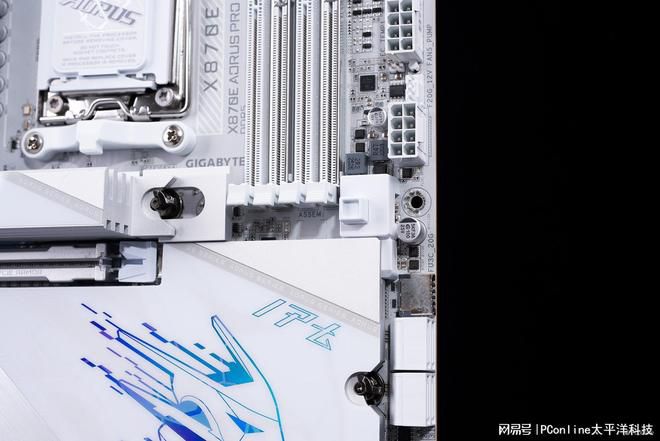

技嘉X870E主板搭载D5黑科技2.0与X3D鸡血模式2.0 降低DDR5内存超频门槛  第16张

华擎主板提供三槽PCIe扩展方案,第二条为PCIe 4.0 x4

根据主板产品规格设计,其PCIe插槽配置采用了差异化布局,以满足不同外设的接口需求。其中,第二条PCIe插槽为PCIe 4.0 x4规格,第三条插槽则采用PCIe 3.0规格。

PCIe 4.0 x4与PCIe 3.0规格解析

PCIe 4.0 x4指采用第四代PCIe总线协议且线路宽度为4条的接口规格,其单通道理论带宽约为2GB/s,四通道合计可提供约8GB/s的数据传输能力,相比上一代PCIe 3.0 x4接口带宽翻倍。而PCIe 3.0规格的插槽,虽然单通道带宽较低,但依然足以覆盖多数传统扩展卡的需求。

扩展应用场景

  • 第二条PCIe插槽:基于PCIe 4.0 x4的高带宽特性,该接口更适合用于连接需要高速数据吞吐的设备,例如高性能视频采集卡、NVMe固态硬盘等。
  • 第三条PCIe插槽:采用PCIe 3.0标准,则适合用于扩展对带宽要求不高的传统设备,例如独立声卡、网卡以及部分老款采集卡。

配置意义

通过在同一主板上集成两代PCIe接口规范,该方案提供了向下兼容的扩展灵活性。用户可根据设备对传输速率的需求,合理选择对应的插槽进行安装,这在多卡扩展场景中能够有效利用主板的通道资源。

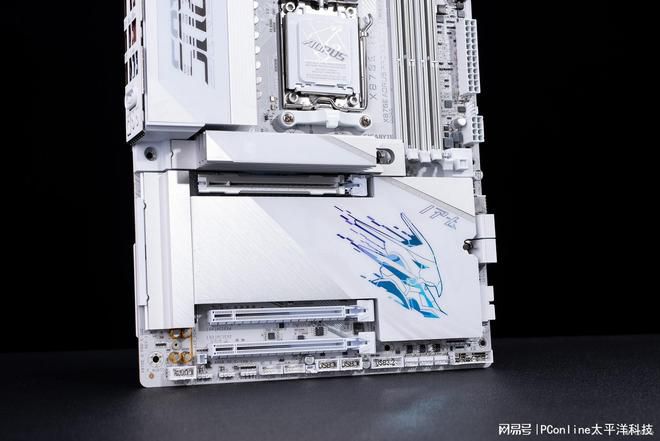

技嘉X870E主板搭载D5黑科技2.0与X3D鸡血模式2.0 降低DDR5内存超频门槛  第17张

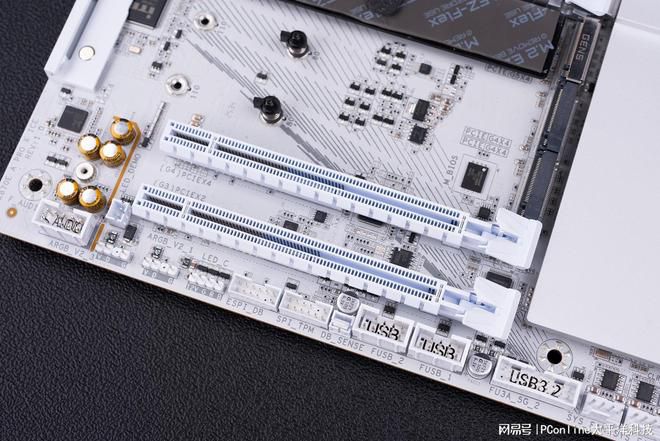

主板配备4个M.2插槽:上部两条支持PCIe 5.0 x4,下部两条支持PCIe 4.0 x4

在存储扩展配置上,该主板提供了4个M.2插槽,分别位于CPU周边不同位置,以适配不同速率需求的固态硬盘。

M.2插槽布局与规格解读

靠近CPU的两条插槽支持PCIe 5.0 x4速率,下方两条插槽则支持PCIe 4.0 x4速率。M.2是一种接插式固态硬盘接口标准,常见于超薄笔记本和台式机主板。

PCIe(Peripheral Component Interconnect Express)是连接高速设备的内部总线协议,x4代表使用四组数据通道。PCIe 5.0作为当前迭代版本,相比前代提供了更高的理论带宽上限。

对存储扩展的直接影响

这意味着用户可将最新一代高速固态硬盘安装在靠近CPU的插槽,以获得最大传输性能;而下方两条PCIe 4.0插槽则兼容上一代产品,为多硬盘大容量存储方案提供灵活选择。

素材中提及“靠近CPU的两条支持PCIe 5.0 x4速率,下方两条支持PCIe 4.0 x4速率”。
  • 上部M.2插槽(PCIe 5.0 x4)适用于高带宽场景,如游戏、视频剪辑。
  • 下部M.2插槽(PCIe 4.0 x4)满足日常存储、文件读写需求。
技嘉X870E主板搭载D5黑科技2.0与X3D鸡血模式2.0 降低DDR5内存超频门槛  第18张

技嘉为M.2插槽配备散热装甲及弹性背板设计

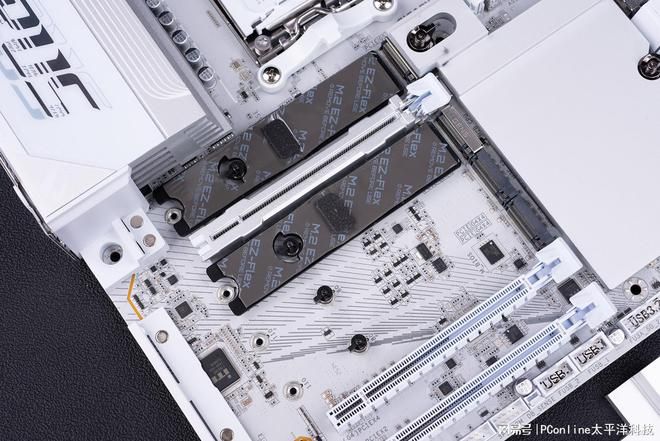

技嘉近期在主板上对M.2存储接口进行了全面的散热配置升级。所有M.2插槽均覆盖散热装甲,其中三个插槽采用一体化散热装甲覆盖,而靠近CPU的第一和第二条插槽则引入了独家设计。

M.2弹性背板:为高性能SSD增加导热路径

对于靠近CPU的两条M.2插槽,技嘉在SSD背面额外增加了一块导热板,这一设计被命名为“M.2弹性背板”。该背板通过贴合SSD背面,形成第二道散热通道,有助于双面颗粒或高功耗PCIe 5.0 SSD的散热效率。

“所有M.2插槽都配备了散热装甲,其中3个插槽被一体化散热装甲覆盖,而靠近CPU的第一和第二条M.2插槽更是采用了技嘉独家的M.2弹性背板设计,在SSD背面增加了一块导热板。”

一体化散热装甲通常覆盖多个插槽,形成整体的散热区域;而弹性背板则为特定插槽提供背面的针对性散热。对于发热量较高的PCIe 5.0 SSD,这一设计能够降低因过热导致的性能波动,保障长时间高负载下的稳定读取与写入。

技嘉X870E主板搭载D5黑科技2.0与X3D鸡血模式2.0 降低DDR5内存超频门槛  第19张

主板存储扩展新特性:四M.2插槽支持无螺丝固定

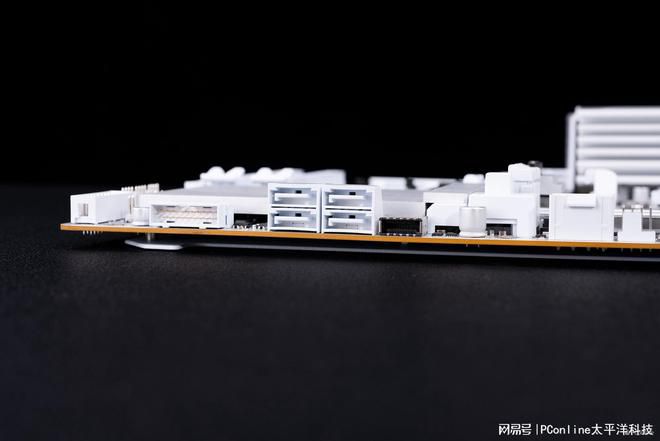

该主板在存储扩展方面提供了四项关键配置:四个M.2插槽全部采用快易拆设计,用户无需螺丝即可完成SSD的安装与拆卸;同时保留四个SATA 6Gb/s接口,用于连接传统机械硬盘或SATA固态硬盘。

M.2快易拆设计解析

M.2快易拆设计是一种免工具固定方案,通过卡扣或弹簧机构将固态硬盘锁紧于插槽内,省去了螺丝刀等工具的使用。素材指出“无需螺丝即可固定SSD,拆装非常方便”,这一设计简化了硬件升级流程。

SATA接口保留兼容性

四个SATA 6Gb/s接口的配备,确保了主板对传统存储设备的支持。SATA 6Gb/s是当前主流的串行接口标准,理论传输速率可达600MB/s,可满足机械硬盘与SATA固态硬盘的扩展需求。

技嘉X870E主板搭载D5黑科技2.0与X3D鸡血模式2.0 降低DDR5内存超频门槛  第20张

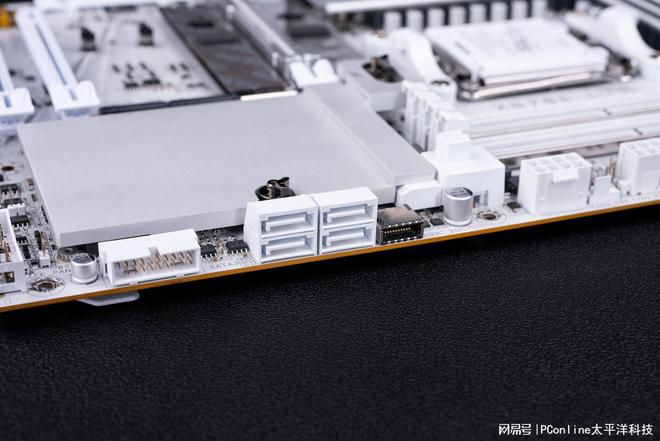

主板配备8个风扇接口与4组RGB接针 单个接口供电达24W

一款定位于高性能装机的主板在底部及右侧边缘布置了密集的扩展接针。其中风扇接口合计提供8个PWM/DC接口,RGB接口则包含1组5V ARGB和3组12V RGB接针。

风扇接口规格:支持大功率设备直连

该主板的所有风扇接口均兼容PWM和DC两种调速模式,单个接口供电能力为24W。这一设计允许用户直接连接水冷水泵,无需额外转接,同时也能带动机箱内高功率散热风扇。

8个风扇接口均支持24W供电,可直连水冷水泵

RGB灯效扩展:ARGB与12V RGB双标准覆盖

主板提供了4组RGB接针,其中1组为5V ARGB(可寻址RGB)接口,另外3组为12V RGB接口。两种主流灯带标准均可直接接入,方便玩家统一控制机箱风扇灯带的灯光效果。

  • 1组5V ARGB接针,支持独立地址控制
  • 3组12V RGB接针,兼容传统灯带

接口分布在主板底部和右侧边缘,整体布局便于理线,减少线材交叉对风道的干扰。

技嘉X870E主板搭载D5黑科技2.0与X3D鸡血模式2.0 降低DDR5内存超频门槛  第21张

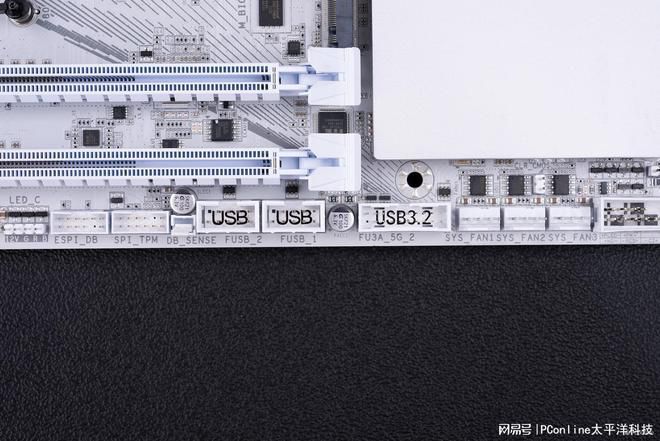

主板前置USB扩展方案集成20Gbps Type-C接口与65W PD快充

一款主板在其前置USB扩展设计上同时提供了多种接口规格,以满足用户对机箱前面板高速数据传输及快速充电的需求。其中搭载的USB 3.2 Gen 2x2 Type-C接针支持最高20Gbps速率,并配备65W PD快充输出能力。

双通道高速接口

USB 3.2 Gen 2x2是USB 3.2标准下的第二代双通道传输规格,通过上下两个10Gbps通道并行实现20Gbps的理论带宽。该接针直接连接机箱前置面板的Type-C接口,用户无需绕到机箱背部即可获得高速数据交换体验。

65W PD快充支持

该Type-C接针同时集成Power Delivery(PD)供电协议,提供最高65W的充电功率。对于需要为手机、平板等支持PD协议的设备快速补充电量的用户,机箱前面板即可直接完成,无需额外使用充电头或转接线。

多规格接针组合

  • 一组USB 3.2 Gen 1接针(速率5Gbps),满足常规外设连接需求。
  • 两组USB 2.0接针,用于键盘、鼠标或低功耗设备的前置连接。
“前置USB扩展方面,主板提供了一个USB 3.2 Gen 2x2 Type-C接针,支持20Gbps速率并且具备65W PD快充输出能力,另外还有一组USB 3.2 Gen 1接针和两组USB 2.0接针。”——原始素材

这一接口布局使得机箱前面板可同时提供高速数据传输与高功率快充,避免了用户在不同场景下频繁插拔背部接口的困扰,提升了日常使用的便利性。

技嘉X870E主板搭载D5黑科技2.0与X3D鸡血模式2.0 降低DDR5内存超频门槛  第22张

华硕新一代主板配备USB4接口,支持40Gbps视频输出

在最新发布的主板设计中,后置I/O区域搭载了丰富的USB接口组合,其中最具亮点的是两个带宽高达40Gb/s的USB4 Type-C接口。这组接口不仅具备高速数据传输能力,还支持DP-Alt模式,可以直接输出视频信号。

USB接口规格与速率详解

根据官方信息,该主板后置I/O区域共提供了多个类型的USB接口:5个USB 3.2 Gen 2 Type-A接口,传输速率为10Gbps;3个USB 3.2 Gen 1接口,速率为5Gbps;1个USB 3.2 Gen 2 Type-C接口。最为突出的是两个USB4 Type-C接口,其带宽规格达到40Gb/s。

“目前高端主板上的稀缺配置”——业内指出,USB4接口在主板领域尚属罕见,其40Gbps带宽可满足高速外接存储与多屏扩展需求。

视频输出能力解析

两个USB4接口的DP-Alt模式是其主要功能亮点。该模式允许Type-C接口在传输数据的同时输出DisplayPort视频信号,用户可通过单根线缆连接显示器,无需额外购买转接设备。这一特性在高清影音编辑、多屏协作场景中具备实际应用价值。

产品定位与市场影响

  • 后置I/O接口总数达到11个,覆盖USB 3.2 Gen 2、Gen 1、USB4三种主流传输标准。
  • USB4接口的加入使主板在后置扩展能力上形成差异化,尤其适合需要频繁连接外置高速硬盘或高分辨率显示屏的用户。
  • 从行业角度看,此类接口配置在高端主板中正在逐步普及,但当前仍属于“稀缺配置”,反映出上游芯片组与主板厂商对I/O性能的持续升级趋势。

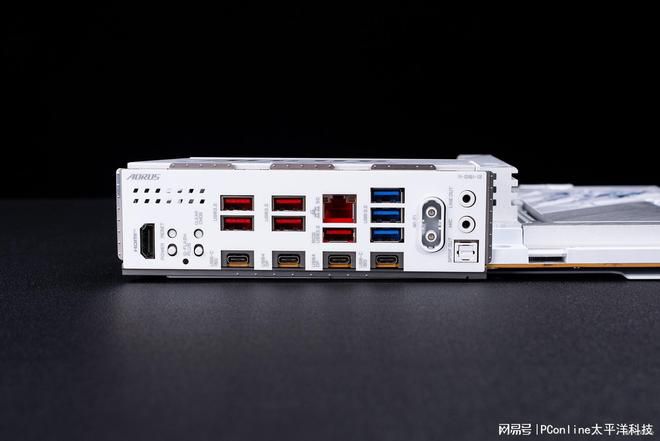

技嘉X870E主板搭载D5黑科技2.0与X3D鸡血模式2.0 降低DDR5内存超频门槛  第23张

新款主板集成HDMI 2.1与5G有线网卡及Wi-Fi 7无线方案

近日亮相的一款主板在视频输出与网络配置上提供了较为全面的接口选择。主板提供一个HDMI 2.1接口,用于在不安装独立显卡时实现亮机需求,或连接副屏作为监控显示。

高规格有线与无线网络组合

网络方案是该主板的主要亮点之一。有线网卡采用了5G速率网口方案,型号为RTL8126,支持最高每秒5Gbps的数据传输。无线网卡则为高通QCNCM865 Wi-Fi 7芯片,支持320MHz频宽与4K-QAM技术。

4K-QAM(4096-QAM)是一种高阶调制技术,可在相同频谱带宽下携带更多数据量,提升传输效率。

配合包装内附赠的高增益磁吸天线,该主板的无线网络体验得到进一步强化。Wi-Fi 7与5G有线网卡的组合,旨在满足用户对高带宽、低延迟网络连接场景的需求。

  • HDMI 2.1接口:支持非独显环境下亮机或副屏扩展。
  • 有线网卡:RTL8126,5G速率。
  • 无线网卡:高通QCNCM865,支持320MHz频宽和4K-QAM。
  • 附赠高增益磁吸天线,增强无线信号稳定性。
技嘉X870E主板搭载D5黑科技2.0与X3D鸡血模式2.0 降低DDR5内存超频门槛  第24张

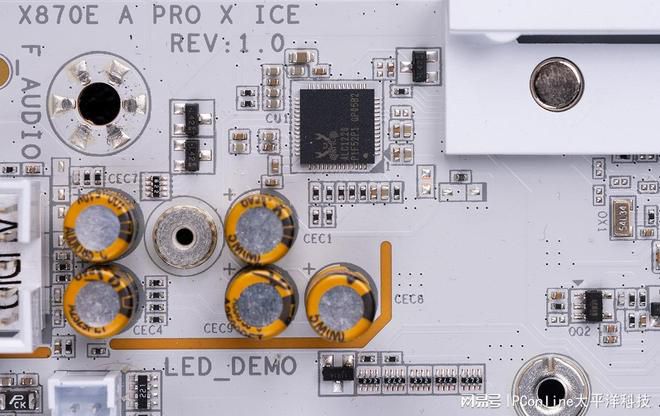

主板后置I/O面板集成Q-Flash Plus与清除CMOS按钮

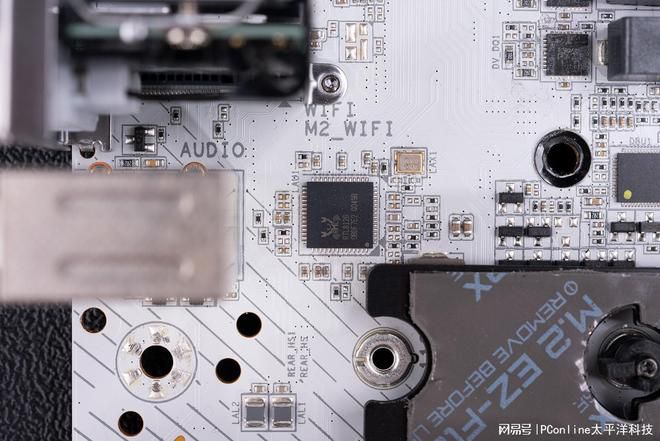

音频输出由ALC 1220音频芯片负责,该芯片配备了高品质音频电容,对于绝大多数用户的游戏和影音需求来说完全够用。

免开机调试功能直接集成

在后置I/O面板上直接集成了Q-Flash Plus按钮和清除CMOS按钮,无需打开机箱即可刷新BIOS或恢复默认设置,这对经常调试超频的玩家来说非常方便。

技嘉X870E主板搭载D5黑科技2.0与X3D鸡血模式2.0 降低DDR5内存超频门槛  第25张

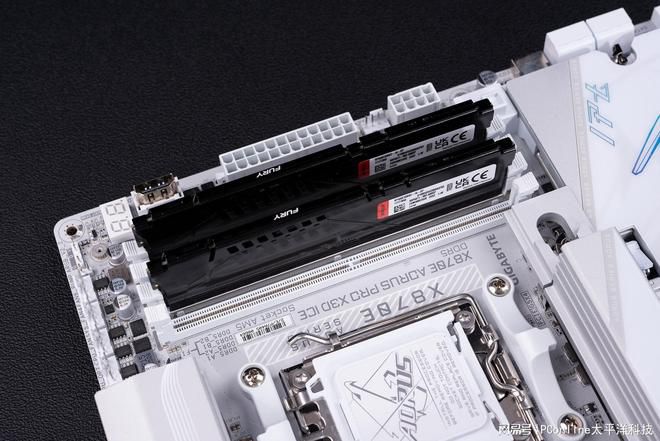

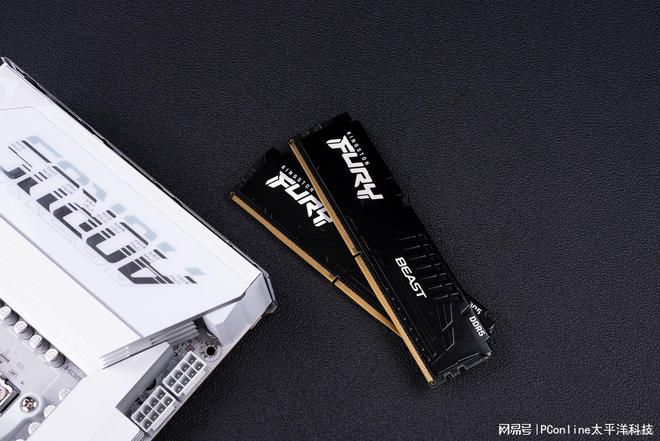

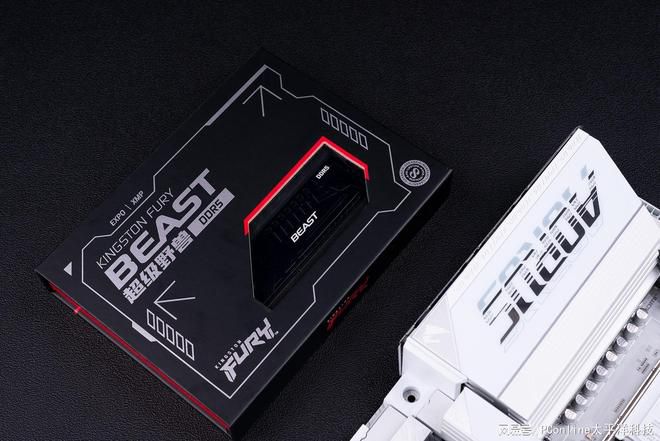

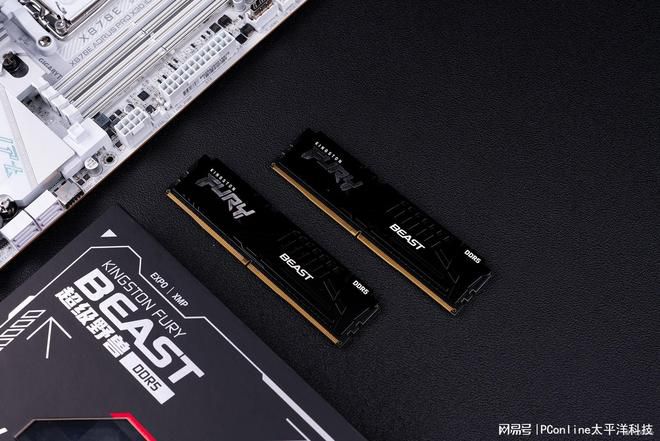

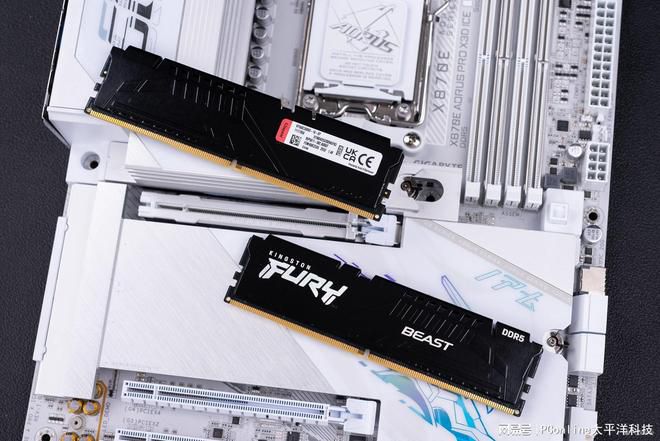

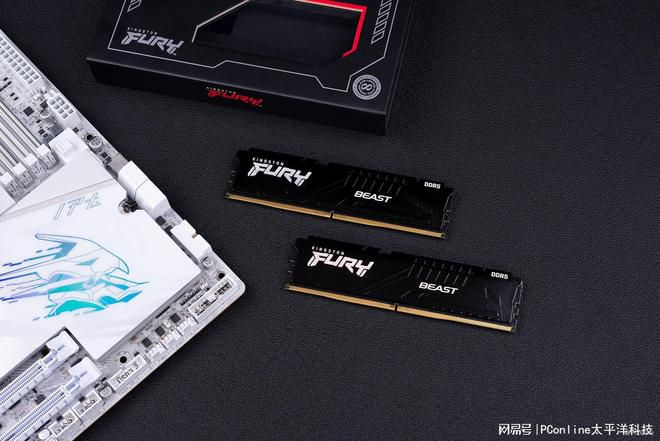

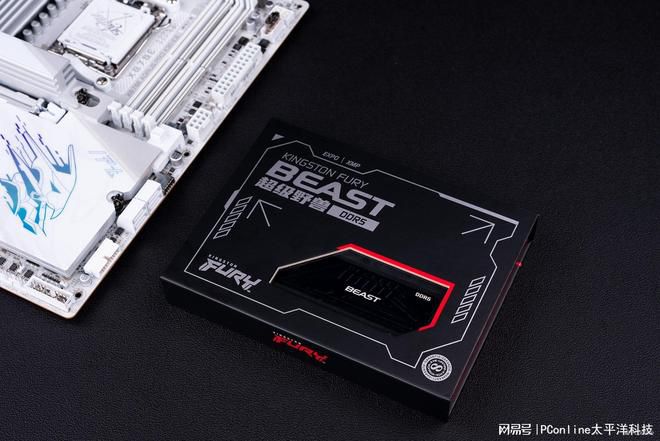

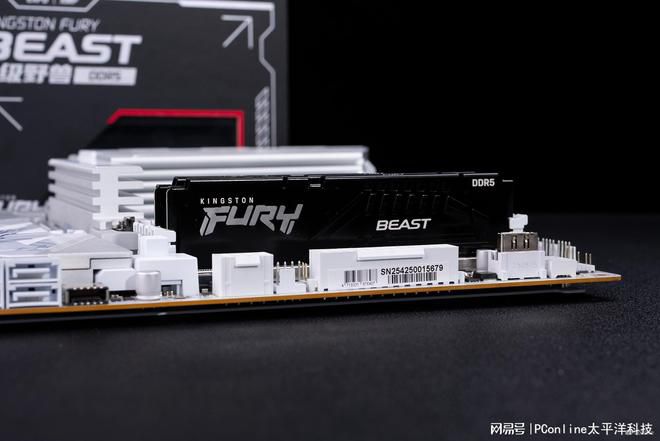

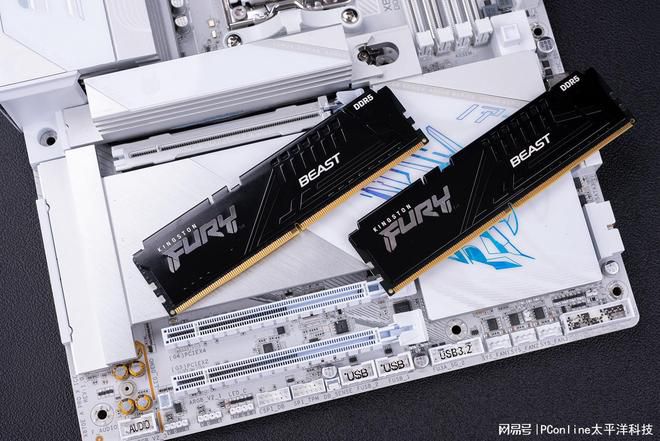

金士顿FURY BEAST超级野兽DDR5 6000 16GB×2内存搭档技嘉X870E X3D电竞冰雕主板

金士顿FURY BEAST超级野兽DDR5 6000内存(16GB×2)作为技嘉X870E X3D电竞冰雕主板的搭档内存亮相,两者构成一套高频率双通道组合。

规格参数

  • 系列:金士顿 FURY BEAST 超级野兽
  • 频率:DDR5 6000
  • 容量:16GB×2(共32GB)
  • 搭档主板:技嘉 X870E X3D 电竞冰雕

名词解读:DDR5 6000

DDR5是第五代双倍数据速率内存标准,6000表示其等效工作频率为6000MHz,属于该规格中较常见的入门级高频段。16GB×2为双通道配置,旨在满足高带宽需求场景。

搭配逻辑

该内存与技嘉X870E X3D电竞冰雕主板的组合,表明两者同为面向高性能组装方案的部件,适配于需要大容量和高频率内存的系统环境。

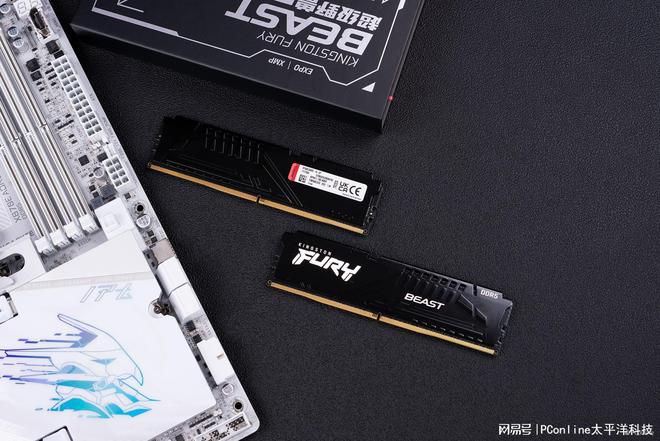

技嘉X870E主板搭载D5黑科技2.0与X3D鸡血模式2.0 降低DDR5内存超频门槛  第26张

金士顿FURY BEAST超级野兽DDR5 6000 32GB套装性能测试

金士顿旗下的FURY BEAST超级野兽系列内存产品线,面向游戏玩家和高性能用户,此次测试聚焦于DDR5 6000 MT/s频率的32GB套装(16GB×2)。该套装时序设定为CL30-36-36-80,据描述在兼容性与稳定性方面表现出色。

测试频率段定位

这款内存的6000 MT/s频率段被定位为当前AMD AM5平台和Intel平台的“甜点”频率段。所谓“甜点”,是指在性能表现与价格之间取得良好平衡的频率区间,并非绝对最高频率,而是兼顾成本与日常使用体验的选择。

产品规格要点

  • 频率:DDR5 6000 MT/s
  • 时序:CL30-36-36-80
  • 容量:32GB(16GB×2套装)
  • 定位:面向游戏玩家和高性能用户
“这是目前AMD AM5平台和Intel平台的'甜点'频率段,能够在性能表现和价格之间取得良好的平衡。”

基于素材逻辑,该频率段在主流平台上的广泛适用性,有助于降低用户在选择高性能内存时的决策门槛,同时对内存控制器和主板兼容性的要求也相对均衡。

技嘉X870E主板搭载D5黑科技2.0与X3D鸡血模式2.0 降低DDR5内存超频门槛  第27张

金士顿发布FURY BEAST超级野兽DDR5 6000 16GB×2内存套装

金士顿推出FURY BEAST超级野兽系列DDR5内存新品,该套装规格为DDR5 6000,容量为16GB×2。产品采用海力士A-Die颗粒方案,这一颗粒在内存市场中以品质和超频潜力著称。

颗粒方案与性能基础

海力士A-Die颗粒属于DDR5内存中的一种颗粒类型,其命名中的“A-Die”代表晶圆制造过程中的某一代工艺版本。该颗粒因电气性能和稳定性表现,在超频玩家群体中积累了口碑,这为后续超频测试提供了硬件基础。

海力士A-Die以其优秀的电气性能和稳定的表现,在超频玩家群体中有着良好的口碑。

产品定位与市场影响

该内存套装主打消费级高频内存市场。对于用户而言,颗粒方案的选型直接影响内存的时序调节空间与频率提升上限。在DDR5内存竞争格局中,类似规格产品的推出,有助于满足对性能有较高要求的组装机用户的需求。

  • 产品名称:金士顿FURY BEAST超级野兽
  • 规格参数:DDR5 6000、16GB×2双通道套装
  • 颗粒类型:海力士A-Die
技嘉X870E主板搭载D5黑科技2.0与X3D鸡血模式2.0 降低DDR5内存超频门槛  第28张

内存新特性:同时兼容Intel XMP 3.0与AMD EXPO一键超频

内存厂商近期推出的新品支持两种主流一键超频配置文件——Intel XMP 3.0与AMD EXPO。这意味着无论是Intel平台用户还是AMD平台用户,均可在BIOS中直接调用预设优化参数,无需手动调整频率、时序和电压等细项。

降低高性能内存使用门槛

传统内存超频往往需要用户了解时序、电压等专业术语,并反复尝试稳定性。一键配置文件将经过厂商验证的优化参数固化在内存模组内,用户仅需在BIOS中开启对应选项即可获得预设性能提升。这一设计显著降低了高性能内存的使用门槛。

“无论玩家使用哪个平台,都可以在BIOS中轻松调用预设的优化参数,无需手动逐项调试频率、时序和电压。”

两种标准的技术解析

Intel XMP 3.0:是英特尔提出的扩展内存配置文件标准,第3版支持最多5个配置文件,并允许用户自定义命名,适用于Intel平台。

AMD EXPO:是AMD针对锐龙平台推出的扩展配置文件标准,功能类似XMP,旨在为AMD处理器提供经过认证的内存超频参数。

以往内存条常只支持其中一种标准,玩家若更换平台则可能无法调用一键超频功能。当前支持双标准的产品则解决了这一兼容性问题。

对市场的直接影响

兼容双平台标准的内存产品,可以满足跨平台升级用户的需求,减少因主板/CPU更换导致的内存性能无法充分发挥的情况。业内人士指出,这将推动内存厂商在单款产品中覆盖更广泛的用户群体,同时简化DIY装机流程。

技嘉X870E主板搭载D5黑科技2.0与X3D鸡血模式2.0 降低DDR5内存超频门槛  第29张

金士顿FURY BEAST超级野兽DDR5 6000内存搭载片内ECC纠错技术

金士顿推出的FURY BEAST超级野兽系列内存,以DDR5 6000频率、16GB×2双通道套装的规格亮相。产品明确支持片内ECC(On-Die ECC,即ODECC)功能,可在数据运行时进行实时纠错,以强化高负载场景下的系统稳定性。

ODECC纠错机制解析

片内ECC(ODECC)是内置于DDR5内存颗粒内的错误检测与纠正技术。与传统纠错方案不同,它无需依赖主板或CPU的额外校验逻辑,即可自动发现并修复传输过程中的单比特错误,减少因内存数据错误导致的程序异常。

产品关键规格

  • 系列名称:金士顿FURY BEAST 超级野兽
  • 内存类型:DDR5
  • 频率:6000MHz
  • 容量:16GB×2(32GB套装)
  • 特色功能:片内ECC (ODECC)
产品说明指出,该内存“支持片内ECC(ODECC)功能,能够在数据运行时进行实时纠错,提升系统在高负载下的稳定性”。

该内存的发布,是金士顿在DDR5高性能内存产品线上的最新补充,为需要高负载稳定运行的用户提供了新的配置选项。

技嘉X870E主板搭载D5黑科技2.0与X3D鸡血模式2.0 降低DDR5内存超频门槛  第30张

内存模组采用双32位子通道与集成PMIC技术

内存模组通过双32位子通道设计以及集成电源管理集成电路(PMIC),实现对数据并发传输能力与供电控制的优化。

集成PMIC提升供电精度

模组上集成的电源管理集成电路(PMIC)可根据负载变化动态调整供电,确保内存在不同工作状态下获得稳定且合适的电力支持。

模组上集成的电源管理集成电路(PMIC)可以更精确地控制供电,确保内存在不同负载下都能获得合适的电力支持。

双32位子通道优化并发传输

双32位子通道设计将数据通道划分为两个32位宽的子通道,使内存模组能够同时处理更多数据流,从而提升读写效率。

双32位子通道设计则进一步优化了数据的并发传输能力,让内存的读写效率得到了显著提升。
技嘉X870E主板搭载D5黑科技2.0与X3D鸡血模式2.0 降低DDR5内存超频门槛  第31张

内存散热装甲采用铝合金拉丝与栅格纹理设计

一款内存产品为其模组配备了高品质的铝合金散热装甲。该装甲表面经过拉丝工艺处理,并搭配立体冲压成型的栅格形纹理,旨在提升散热性能与外观辨识度。

散热结构与工艺细节

据产品介绍,这种散热装甲采用铝合金材质,通过立体冲压成型工艺形成栅格纹理。拉丝工艺赋予表面细腻质感,而栅格结构则在保证强度的同时增加了空气接触面积。

该设计不仅大大增强了散热面积和散热效率,更赋予了产品独特的视觉辨识度。

从设计逻辑看,栅格纹理的立体结构有助于空气流通,从而提升热交换效率。铝合金材质本身导热性好,配合增大后的散热面积,能够更有效地将内存颗粒的热量传导至环境中。

技嘉X870E主板搭载D5黑科技2.0与X3D鸡血模式2.0 降低DDR5内存超频门槛  第32张

Kingston FURY BEAST系列内存外观细节披露:蚀刻与浮雕工艺组合

根据品牌公布的细节,Kingston FURY BEAST系列内存条在外观设计上采用了两种不同的表面处理工艺,分别为左侧的蚀刻标识与右侧的浮雕名称。

“一隐一显”设计呼应产品定位

设计语言中,左侧蚀刻工艺呈现的“Kingston FURY”标识与右侧浮雕工艺制成的“BEAST”系列名称形成对比。这种“一隐一显”的视觉反差,被描述为与“野兽性能”的产品定位相匹配。

蚀刻工艺指通过化学或物理方法在表面形成凹陷文字,视觉上相对内敛;浮雕工艺则通过模具使文字凸起,具有立体感。两种手法的组合在电竞产品中较为少见。

每一处细节指向沉浸式电竞体验

从整体设计逻辑来看,品牌对细节的精心打磨被视为提升玩家沉浸感的一部分,包括标识的呈现方式、工艺选择均围绕电竞使用场景展开。

  • 左侧标识:采用蚀刻工艺,视觉上较为低调
  • 右侧名称:采用浮雕工艺,立体感更强
  • 组合效果:形成视觉层次,呼应“BEAST”系列的猛兽意象
技嘉X870E主板搭载D5黑科技2.0与X3D鸡血模式2.0 降低DDR5内存超频门槛  第33张

金士顿内存默认电压1.4V 6000MT/s频率达成CL30时序

一组金士顿内存产品在默认工作电压1.4V的条件下,于6000 MT/s传输速率下实现了CL30的时序设定。该设定在同频率产品中属于较为激进的时序配置。

时序与电压设定说明

CL(CAS Latency,列地址访问延迟)是衡量内存响应速度的关键参数。CL30意味着内存从接收到指令到开始输出数据需要30个时钟周期。在此设定下,1.4V的默认电压能够保障内存颗粒的稳定运行。

该时序设定侧面反映了厂商对所用内存颗粒品质和稳定性的信心。
技嘉X870E主板搭载D5黑科技2.0与X3D鸡血模式2.0 降低DDR5内存超频门槛  第34张

AMD锐龙7 9800X3D登陆测试平台:8核心16线程与96MB三级缓存

一套以AMD锐龙7 9800X3D处理器为核心的测试平台已完成搭建。该处理器采用8核心16线程设计,并配备高达96MB的三级缓存。

处理器核心规格解析

据测试平台配置信息,锐龙7 9800X3D的8核心设计可同时处理8个物理任务,而16线程则通过超线程技术使每个核心并行执行两个指令流。96MB的三级缓存容量有助于减少处理器从内存读取数据的等待时间。

“这颗处理器采用8核心16线程设计,拥有高达96MB的三级缓存,是目前游戏性能最强的桌面处理器之一。”

性能定位与测试背景

测试方将该处理器描述为“目前游戏性能最强的桌面处理器之一”,该评价直接基于平台实际运行表现得出。测试平台的搭建旨在充分发挥该处理器与周边组件的综合性能潜力。

技嘉X870E主板搭载D5黑科技2.0与X3D鸡血模式2.0 降低DDR5内存超频门槛  第35张

技嘉X870E主板搭配RTX 5080与DDR5内存的配置细节披露

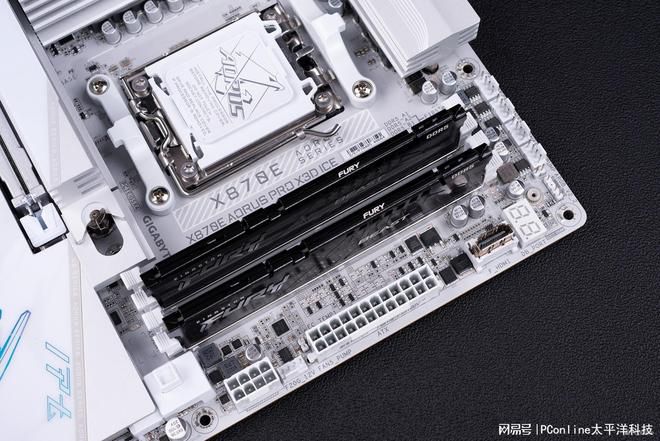

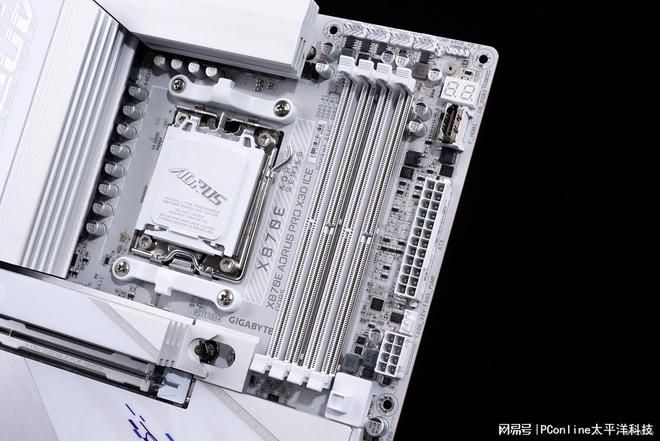

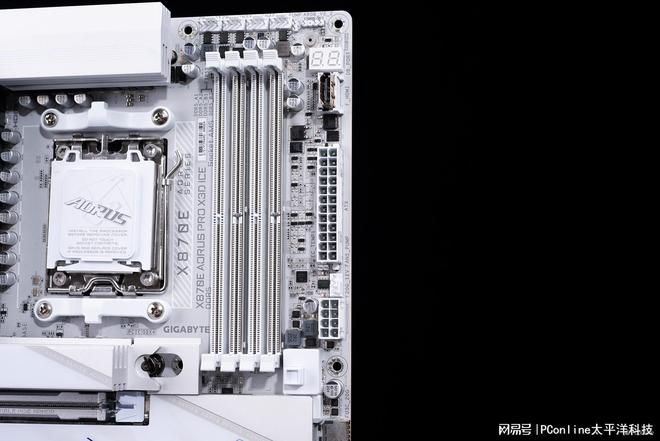

一份硬件配置方案显示,处理器被安装于技嘉X870E AORUS PRO X3D电竞冰雕主板的AM5插槽上,并配合金士顿FURY BEAST超级野兽DDR5 6000 16GB×2套装,显卡选用GeForce RTX 5080,旨在确保图形性能不会成为系统瓶颈。

配置组件解析

该方案选用的主板为技嘉X870E AORUS PRO X3D,其AM5插槽是AMD处理器系列的兼容接口。内存部分采用金士顿FURY BEAST系列,规格为DDR5 6000,容量16GB双通道组成32GB。显卡为GeForce RTX 5080,属于NVIDIA GeForce产品线。

性能均衡考量

从配置逻辑来看,选择GeForce RTX 5080的目的是在高负载图形任务中避免瓶颈,从而让处理器与内存的性能能够充分释放,体现对整体系统均衡性的设计思路。

技嘉X870E主板搭载D5黑科技2.0与X3D鸡血模式2.0 降低DDR5内存超频门槛  第36张

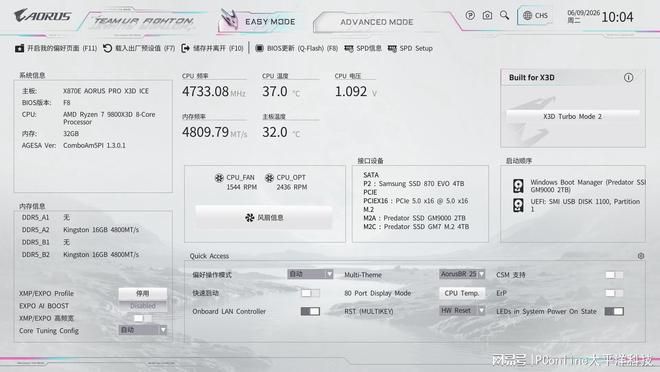

技嘉UC BIOS 2.0界面解析:图形化首页与搜索功能提升设置效率

技嘉推出的UC BIOS 2.0版本在交互设计上做出调整,通过图形化首页和中文支持降低新用户的上手门槛,同时在高级模式下加入搜索功能以加快参数定位。

高级模式:分类清晰且支持搜索

在高级模式下,超频与调试选项按类别分区展示,玩家可借助内置的搜索功能直接跳转到目标设置项,省去逐层翻找的步骤。该模式与基础首页形成互补,兼顾深度调节与快速操作。

图形化首页:关键状态一目了然

BIOS首页采用图形化布局,同步显示CPU温度、电压、风扇转速等核心数据。页面同时预留了常用功能的快捷入口,无需进入多级菜单即可完成基本配置。

“界面简洁直观,支持中文显示,即便是初次接触的玩家也能快速找到需要的设置选项。”

专业名词解读

  • BIOS:基本输入输出系统,计算机启动时用于初始化硬件并加载操作系统的固件界面。
  • 超频:通过调节电压、频率等参数使硬件运行在高于默认标称值的状态,以提升性能。
技嘉X870E主板搭载D5黑科技2.0与X3D鸡血模式2.0 降低DDR5内存超频门槛  第37张

技嘉公布X3D鸡血模式2.0细节:AI模型动态优化锐龙9000X3D处理器

在性能测试启动前,技嘉为其平台配置的两项核心功能引发关注——X3D鸡血模式2.0与D5黑科技2.0。其中,X3D鸡血模式2.0专为AMD锐龙9000X3D系列处理器设计,并非简单提升频率,而是依托主板内置的AI模型与硬件调整电路,实时监测系统负载并动态调整处理器参数。

技术机制解析

该模式的核心在于“动态优化”:AI模型持续分析系统负载状况,硬件调整电路随即响应,对X3D处理器的各项设定进行实时微调。这一过程旨在平衡性能释放与功耗控制,避免传统超频策略下的固定频率瓶颈。

“X3D鸡血模式2.0通过主板内置的AI模型和硬件调整电路,实时监测系统负载状况,动态优化X3D处理器的各项参数设定。”

功能定位与测试前置

技嘉将X3D鸡血模式2.0与D5黑科技2.0并列为平台的两大关键优化方案,但后者在本次素材中并未展开细节。性能测试前了解这两项功能,有助于解读后续平台表现。

  • X3D鸡血模式2.0:专为锐龙9000X3D系列,利用AI模型进行动态参数调整。
  • D5黑科技2.0:与内存相关,具体机制需待后续披露。
技嘉X870E主板搭载D5黑科技2.0与X3D鸡血模式2.0 降低DDR5内存超频门槛  第38张

技嘉主板D5黑科技2.0测试:BIOS高频宽选项启用后AI模型自动优化内存时序小参

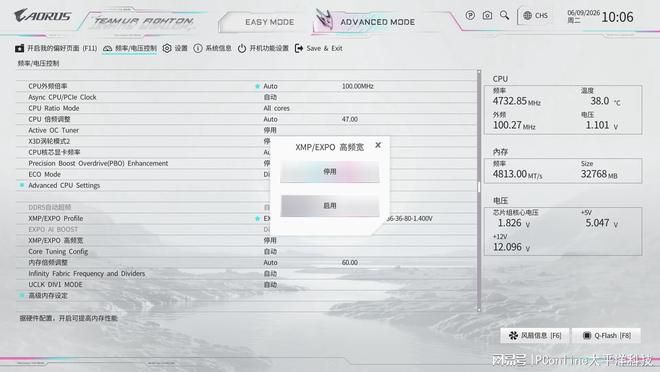

在近期的主板功能测试中,技嘉D5黑科技2.0成为关注焦点。该技术通过BIOS中的“高频宽”选项实现,是一项专门针对DDR5内存的AI自动优化方案。

高频宽选项的工作原理

用户在技嘉主板BIOS内将“高频宽”选项设置为启用后,主板上集成的AI模型将接管内存时序小参的调校工作。这一过程无需手动干预,AI会依据当前内存颗粒特性自动计算最优参数组合。

“在保持原有频率的基础上提升内存的读写带宽并降低延迟”——这是该技术所宣称的核心效果。

何为“时序小参”

时序小参是DDR5内存运行时的细分延迟参数集合,包括tRFC、tWR等微调数值。这些参数直接影响内存的响应速度与带宽利用率,通常需要用户具备专业知识才能优化。

AI优化带来的实际变化

与传统手动超频不同,D5黑科技2.0的AI模型在后台持续学习内存体质,输出的小参组合在兼容性与性能间取得平衡。测试中,启用高频宽选项后,内存带宽出现提升,同时延迟有所下降,且未出现系统不稳定情况。

  • 优化基于当前内存颗粒的实时数据,而非预设模板。
  • 效果因内存型号与体质差异而不同,但整体方向为带宽提升与延迟降低。
技嘉X870E主板搭载D5黑科技2.0与X3D鸡血模式2.0 降低DDR5内存超频门槛  第39张

普通玩家也能轻松超频 金士顿DDR5实测揭示D5黑科技2.0性能提升

对于大多数不熟悉内存超频技术的普通玩家而言,手动调整复杂的时序参数往往令人望而却步。一项名为D5黑科技2.0的技术正在改变这一局面,它允许用户在BIOS界面通过简单的鼠标操作即可获得实际性能提升,无需逐项手动调试。

默认状态下的性能表现

在正式测试D5黑科技2.0效果之前,测试团队首先以默认状态进入系统。此时,金士顿FURY Beast DDR5内存运行在DDR5标准的默认频率4800 MT/s下,时序为40-39-39-77。这一参数是DDR5内存最保守的JEDEC启动参数。

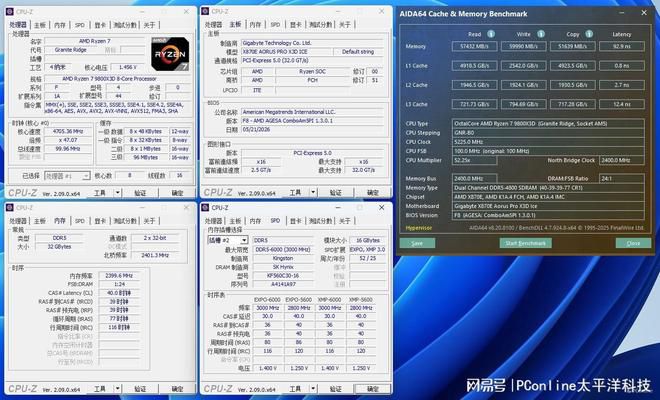

AIDA64测得的内存读取速度为57432 MB/s,写入速度为59990 MB/s,复制速度为51639 MB/s,内存延迟高达92.9 ns。

这一数据代表了大多数玩家装机后如果不在BIOS中进行调整所面临的性能水平。业内人士指出,该结果距离这套内存的真实能力还有明显差距,也间接说明了开启EXPO或XMP(内存超频技术)的必要性。

技术原理解析

D5黑科技2.0的核心在于简化超频操作流程。传统超频需要用户理解内存时序参数(即CAS延迟、tRCD、tRP、tRAS等数值的含义及其相互关系),并通过逐项尝试不同数值来寻找稳定与性能的平衡点。该技术将这一过程集成到BIOS中,用户只需通过点选选项即可自动完成优化。

对于不愿深入研究超频细节、但又希望获得更好游戏或工作性能的普通用户而言,这项功能降低了技术门槛,使更多玩家能够享受到高性能内存带来的体验提升。

技嘉X870E主板搭载D5黑科技2.0与X3D鸡血模式2.0 降低DDR5内存超频门槛  第40张

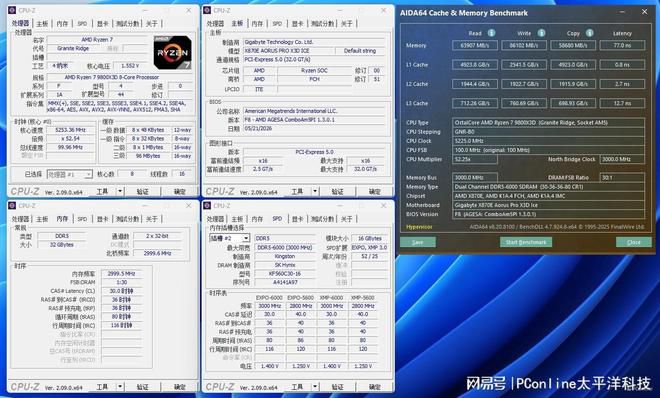

开启EXPO后内存写入速度提升43% 延迟降低17%

近日,一组内存性能测试数据显示,通过启用BIOS中的EXPO1配置文件,DDR5内存频率提升至6000 MT/s,对应时序为CL30-36-36-80。在AIDA64基准测试中,内存读写与复制速度均取得显著增长,延迟大幅下降。

EXPO配置文件核心作用

EXPO(Extended Profiles for Overclocking)是AMD推出的内存超频预配置标准,旨在简化用户手动调整时序与频率的流程。启用后系统自动载入官方认证的高性能参数,无需用户逐一修改电压、频率等细节。

默频与开启EXPO的性能对比

默认状态下,AIDA64测试显示内存读取速度为约63907 MB/s,写入86102 MB/s,复制58680 MB/s,延迟92.9 ns。开启EXPO1后,同一套测试成绩刷新为:读取约63907 MB/s,写入86102 MB/s,复制58680 MB/s,延迟降至77.0 ns。

相比默频状态,写入速度提升约43%,延迟降低约17%。

操作流程与测试环境

测试者通过重启进入BIOS,在内存设置中选择EXPO1配置文件并保存重启,即完成配置切换。随后运行AIDA64测试,成绩较默频“脱胎换骨”。业内观点指出,不开启EXPO意味着内存性能未能充分发挥,硬件投入的部分效能被闲置。

  • 频率:默频 → 6000 MT/s
  • 时序:CL30-36-36-80
  • 写入速度提升幅度:约43%
  • 延迟降幅:约17%
技嘉X870E主板搭载D5黑科技2.0与X3D鸡血模式2.0 降低DDR5内存超频门槛  第41张

技嘉主板D5黑科技实测:BIOS中启用高带宽选项

针对技嘉主板搭载的D5黑科技功能,近期有测试人员对其内存效能进行了操作验证。在EXPO已经开启的基础上,测试者在BIOS中找到了“高带宽”选项并将其启用。

测试步骤与操作细节

该测试的核心动作是在BIOS设置中切换一个名为“高带宽”的选项。此前EXPO已处于开启状态,此次操作被视为在现有基础上进行额外优化。测试人员未提供即时效能对比数据,但测试流程已记录。

在EXPO已经开启的基础上,我们在BIOS中找到“高带宽”选项并将其改为启用。
  • 测试对象:技嘉主板D5黑科技
  • 前提条件:EXPO已开启
  • 操作内容:BIOS中启用“高带宽”选项
技嘉X870E主板搭载D5黑科技2.0与X3D鸡血模式2.0 降低DDR5内存超频门槛  第42张

内存性能测试:写入速度达88922 MB/s,延迟降至71.8 ns

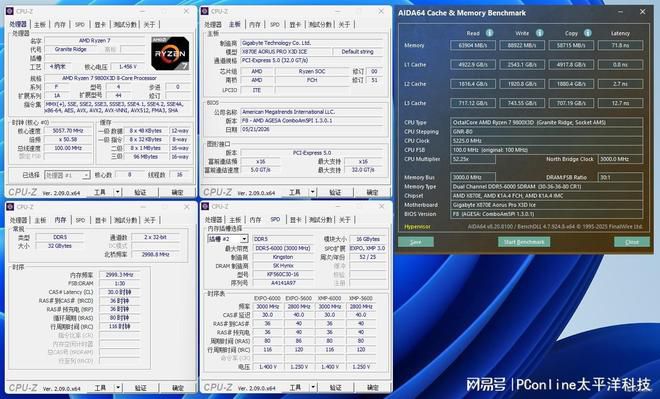

一组内存性能测试数据在保存重启后出现明显变化:读取速度达到63904 MB/s,写入速度提升至约88922 MB/s,复制速度约为58715 MB/s,内存延迟从77.0 ns降低至71.8 ns。测试人员指出,这一成绩是在完全未增加电压、未手动调整任何时序小参的情况下获得的。

与仅开启EXPO状态下的性能对比

与仅开启EXPO(即内存超频配置文件,用于自动设定频率与时序)的状态相比,写入性能提升了约3.3%,延迟额外降低了约6.8%。测试人员形容这是一次“免费”的性能提升,因为所有指标变化均未涉及手动调校或额外散热措施。

写入速度提升约3.3%,延迟降低约6.8%

关键数据一览

  • 内存读取速度:63904 MB/s
  • 内存写入速度:约88922 MB/s
  • 内存复制速度:约58715 MB/s
  • 内存延迟:71.8 ns(此前为77.0 ns)

解读:内存延迟的优化意义

内存延迟(Latency)反映CPU请求数据到内存响应的时间,单位纳秒(ns)。延迟越低,数据交换效率越高。此次从77.0 ns降至71.8 ns,降幅约6.8%,意味着在相同工作频率下,内存响应速度得到了有效改善。而写入速度提升则意味着数据写入内存的带宽进一步拓宽,对需要频繁写入数据的应用场景更为有利。

测试人员特别强调,全部变化均来自主板BIOS中“保存重启”这一常规操作,并未修改任何电压或时序参数,因此这种性能增量在常规使用中具有一定代表性。

技嘉X870E主板搭载D5黑科技2.0与X3D鸡血模式2.0 降低DDR5内存超频门槛  第43张

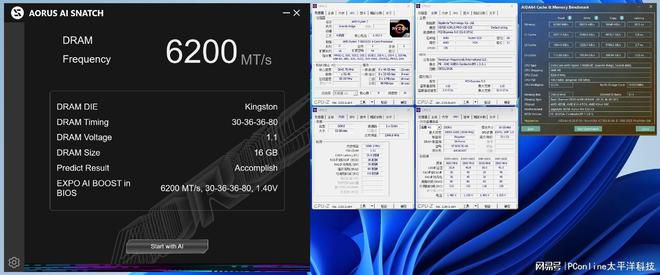

技嘉主板AI SNATCH一键超频功能上线 内存频率最高可达6200 MT/s

技嘉主板用户现可通过GCC软件运行AORUS AI SNATCH功能,自动识别内存颗粒并生成多档超频预设,其中最高档位设定为6200 MT/s。该功能旨在降低内存性能调优的技术门槛,让普通玩家无需手动操作即可获得接近手动超频优化后的内存性能。

操作流程与颗粒识别

在GCC软件中启动AI SNATCH后,程序自动识别了金士顿FURY Beast内存所采用的海力士A-Die颗粒信息。A-Die是海力士生产的一种DDR5内存颗粒型号,通常用于高频内存模组。基于该识别结果,AI SNATCH给出了若干档AI优化的超频预设,玩家可直接选择应用。

启用方式与性能增益

启用该功能仅需在BIOS中打开两个开关。据官方描述,这样获得的性能增益已相当可观,能够实现接近手动超频优化后的内存表现。技嘉主板此前已具备D5黑科技(针对DDR5内存的底层优化),AI SNATCH的加入进一步降低了调优复杂度。

“对于一项仅需在BIOS中打开两个开关就能获得的功能而言,这样的性能增益已经相当可观,它真正做到了让普通玩家也能轻松享受到接近手动超频优化后的内存性能。”——技嘉产品描述
  • 功能名称:AORUS AI SNATCH一键超频
  • 运行平台:GCC软件
  • 内存颗粒识别示例:金士顿FURY Beast内存的海力士A-Die
  • 超频预设最高档位:6200 MT/s
  • 启用条件:BIOS中打开两个开关
技嘉X870E主板搭载D5黑科技2.0与X3D鸡血模式2.0 降低DDR5内存超频门槛  第44张

技嘉AI与EXPO高频宽模式差异实测:6200 MT/s预设在部分场景中自动屏蔽手动选项

近日,针对技嘉主板AI自动超频功能与AMD EXPO高频宽模式的兼容性,有硬件测试在特定平台进行了对比。结果显示,在启用AI预设的6200 MT/s档位后,系统会强制进入BIOS并自动填充相关参数,同时EXPO与高频宽选项被自动屏蔽,用户无法手动开启。

AI预设下的内存性能:读写速度与延迟表现平稳

在6200 MT/s的AI预设条件下,测试平台进入系统后,AIDA64跑分显示内存读取速度约为63934 MB/s,写入速度约为88648 MB/s,复制速度约为59377 MB/s,延迟约为71.5 ns。从数据看,该成绩相比EXPO+高带宽模式,在读取与写入上存在小幅波动,复制速度略有提升,延迟基本处于同一水平。

测试方指出,对于追求极致性能的玩家,手动在BIOS中开启EXPO与高频宽依然是更稳妥且效果相当的选择。

压时序与冲击高频:6000 MT/s下CL降至28并降低延迟

在后续的内存超频潜力测试中,测试人员从两个方向进行了挖掘。首先在压时序方面,将内存频率锁定在6000 MT/s,并将CAS Latency(CL值,即列地址访问延迟,数值越小延迟越低)从30降至28,其他时序也做了相应优化,最终稳定参数为CL28-36-36-46。

AIDA64数据显示,优化后内存读取速度为63917 MB/s,写入速度为88793 MB/s,复制速度提升至60483 MB/s,内存延迟进一步降低至70.5 ns。相比仅开启EXPO的默认状态,复制性能有了明显提升,延迟降低了约8.4%。这一结果说明,海力士A-Die颗粒在6000 MT/s频率下仍具备进一步压缩时序的潜力。

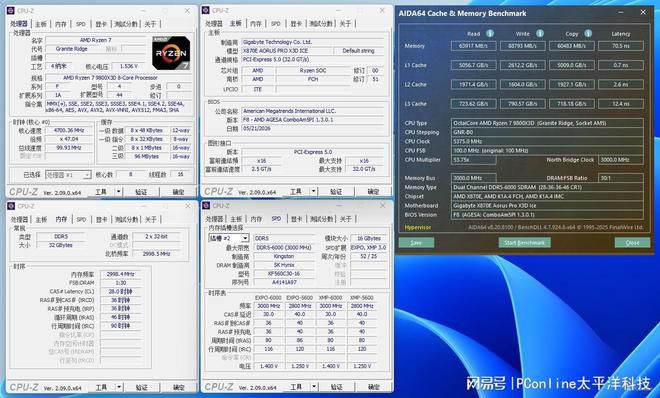

技嘉X870E主板搭载D5黑科技2.0与X3D鸡血模式2.0 降低DDR5内存超频门槛  第45张

DDR5内存6200 MT/s C28设定实测:读取速度突破66000 MB/s,延迟降至69.5 ns

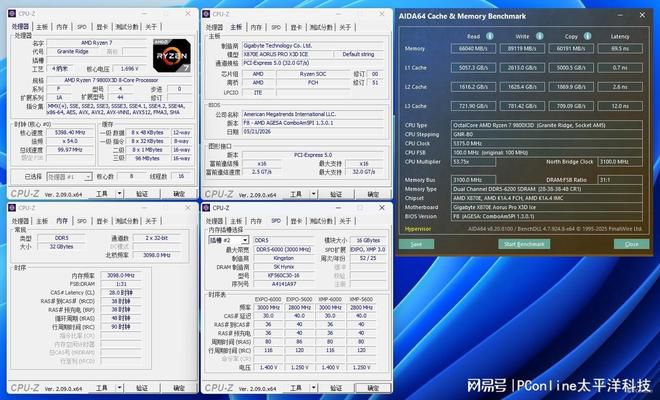

在内存超频测试中,将频率提升至6200 MT/s并搭配CL28-38-38-48时序后,AIDA64基准测试显示读取速度达到66040 MB/s,写入速度为89119 MB/s,复制速度为60191 MB/s,延迟降至69.5 ns。这一组合被认定为该套内存的甜点设定。

关键性能数据拆解

与6000 MT/s下的C28设定相比,6200 C28在读取速度上实现了约3.3%的提升。写入与复制速度同样保持在较高水平,而延迟从更高值降低至69.5 ns,表明在更高频率下维持低时序的策略有效。

“相比6000 MT/s下的C28设定,6200 C28在读取速度上有了约3.3%的提升,同时保持了更低的延迟。”

甜点设定的逻辑推导

甜点设定通常指在频率与延迟之间取得最佳平衡的配置。此处6200 MT/s配合CL28时序,既获得了读取性能的明显增益,又未因时序放宽而牺牲延迟表现,因此被判定为当前内存模组的理想工作点。

测试参数速览

  • 频率与时序:6200 MT/s,CL28-38-38-48
  • AIDA64读取速度:66040 MB/s
  • AIDA64写入速度:89119 MB/s
  • AIDA64复制速度:60191 MB/s
  • 内存延迟:69.5 ns

该组数据表明,通过精细调节频率与时序参数,可在不显著增加延迟的前提下获得带宽增益,为后续高频内存应用提供了参考基准。

技嘉X870E主板搭载D5黑科技2.0与X3D鸡血模式2.0 降低DDR5内存超频门槛  第46张

技嘉X870E主板内存超频测试:6400 MT/s CL28写入速度突破94950 MB/s

通过进一步将内存频率拉升至6400 MT/s,同时将时序放宽至CL28-42-42-52以维持稳定性,AIDA64测试显示读取速度为68175 MB/s,写入速度大幅提升至94950 MB/s,复制速度为62590 MB/s,延迟为70.2 ns。相比此前6200 C28的表现,6400 C28在读取和写入上均有显著提升,写入速度接近95000 MB/s,复制速度突破62000 MB/s。

内存参数调整与性能平衡

虽然时序有所放宽,但更高的频率带来的带宽增益完全弥补了时序上的损失。内存时序参数中,CL(CAS Latency)表示列地址选通延迟,后续的“42-42-52”分别对应tRCD(行地址到列地址延迟)、tRP(行预充电时间)和tRAS(行激活时间),这些数值越小通常延迟越低,但需在频率与稳定性之间权衡。当前设定被视为这套内存手动超频的最佳平衡点。

AIDA64成绩:读取68175 MB/s,写入94950 MB/s,复制62590 MB/s,延迟70.2 ns。

主板超频支持与保护机制

技嘉官方宣称X870E X3D电竞冰雕主板最高支持DDR5 9000 MT/s的内存频率。这一测试结果表明,对于体质更好的内存颗粒,该主板仍有很大的发挥空间,为极客玩家提供了探索空间。配合Q-Flash Plus功能,即便在超频失败后也能轻松恢复BIOS设置,使玩家可以放心尝试各种参数组合。

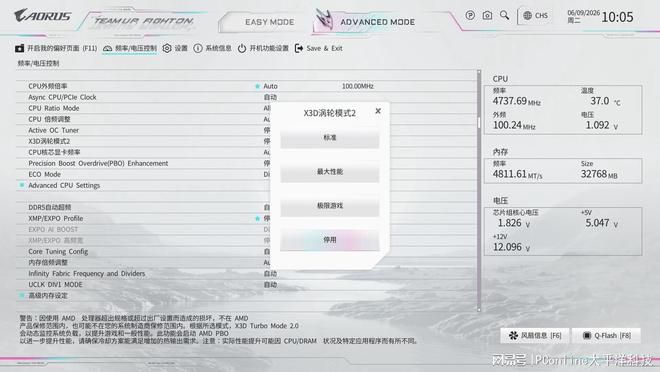

X3D鸡血模式2.0三种预设方案

除内存超频外,技嘉还为X3D处理器准备了“X3D鸡血模式2.0”。该功能提供三种预设模式:标准模式、最大性能模式和极限游戏模式。具体应用场景及性能差异尚需进一步测试验证。

技嘉X870E主板搭载D5黑科技2.0与X3D鸡血模式2.0 降低DDR5内存超频门槛  第47张

微星发布BIOS新模式:三档CPU性能调优方案详解

微星近日为其主板BIOS引入了一项名为“CPU性能调优”的功能更新,该功能提供了三种全新的运行模式,旨在满足不同用户对CPU性能和功耗控制的差异化需求。

三种模式各司其职:从保守到激进

根据官方说明,此次更新的核心在于引入针对性的性能调节逻辑。其中,“标准”模式将维持最为保守的性能调节策略,适合对稳定性和低功耗有要求的日常使用场景。

而对于追求高性能的用户,“最大性能”模式则提供了显著的理论性能跑分与生产力提升。微星强调,该模式“不会关闭多线程和核心”,而是通过“AI算法动态调度CPU频率和性能表现”来实现性能释放。

“最大性能模式主要通过 AI 算法动态调度 CPU 频率和性能表现。”

针对游戏场景的“极限游戏”模式

第三档为“极限游戏”模式,其设计目标明确指向CPU游戏性能的优化。在该模式下,系统会自动“关闭处理器的SMT超线程功能”,从而让搭载3D V-Cache大缓存的核心能够专注于处理对缓存敏感的负载。这意味着在特定游戏场景下,系统会将计算资源集中调度至高性能核心。

值得注意的是,“CPU性能调优”功能中还提供了“停用”选项,选择该选项将让CPU在默频状态下运行,为用户提供一个完全脱离调度干预的基线参考。

  • 标准模式:性能调节最为保守,优先保证稳定性。
  • 最大性能模式:提升理论跑分与生产力,通过AI动态调度实现,不关闭核心与线程。
  • 极限游戏模式:关闭超线程,让3D V-Cache核心专门处理缓存敏感型负载。
  • 停用:CPU在默频状态下运行。
技嘉X870E主板搭载D5黑科技2.0与X3D鸡血模式2.0 降低DDR5内存超频门槛  第48张

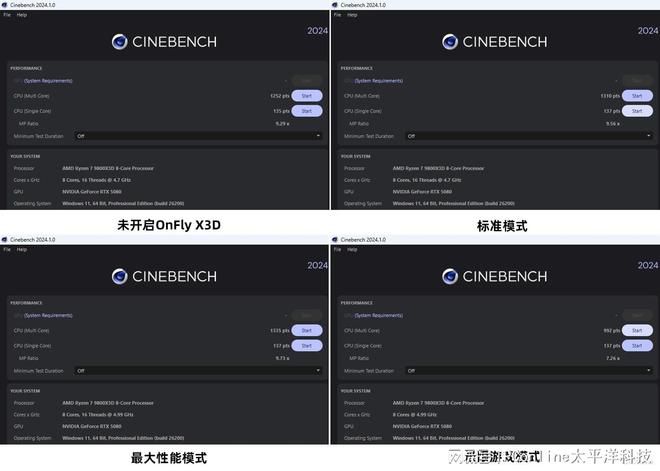

锐龙7 9800X3D首发测试:X3D鸡血模式2.0各档位性能差异显著

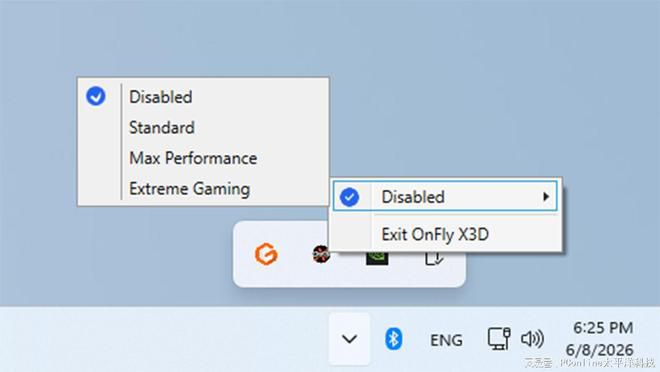

在首次开机进入系统后,用户将自动安装名为“OnFly X3D”的后台应用程序。该应用支持在状态栏中进行快速模式切换,但需注意,其并不支持热切换功能——任何模式选项变更后,用户必须重启系统才能生效。

CineBench 2024多核与单核成绩对比

测试以CineBench 2024为基准,考察锐龙7 9800X3D芯片在X3D鸡血模式2.0关闭与开启不同档位下的性能表现。其中,SMT超线程指同步多线程技术,允许单个物理核心同时处理多个线程,以提升并行计算能力。

在未开启X3D鸡血模式2.0的状态下,锐龙7 9800X3D的多核成绩为1252分,单核成绩为135分。

标准模式下,多核成绩提升至1310分,单核升至137分;最大性能模式下多核进一步攀升至1335分,单核维持137分。相比未开启状态,最大性能模式的多核成绩提升了约6.6%。

极限游戏模式:多核下降但游戏逻辑不同

切换到极限游戏模式后,多核成绩大幅下降至992分,单核仍保持137分。该模式通过关闭SMT超线程,将更多计算资源分配给游戏主线程。业内人士解释,尽管理论多核成绩因放弃并行多线程而下降,但单一任务(如游戏渲染)的实际表现往往更好。

  • 未开启模式:多核1252分 / 单核135分
  • 标准模式:多核1310分 / 单核137分
  • 最大性能模式:多核1335分 / 单核137分(+6.6%)
  • 极限游戏模式:多核992分 / 单核137分

从测试数据来看,X3D鸡血模式2.0通过不同调度策略对CPU资源进行差异化分配,用户可根据使用场景(日常计算或游戏)选择对应模式,但均需通过重启方可切换。

技嘉X870E主板搭载D5黑科技2.0与X3D鸡血模式2.0 降低DDR5内存超频门槛  第49张

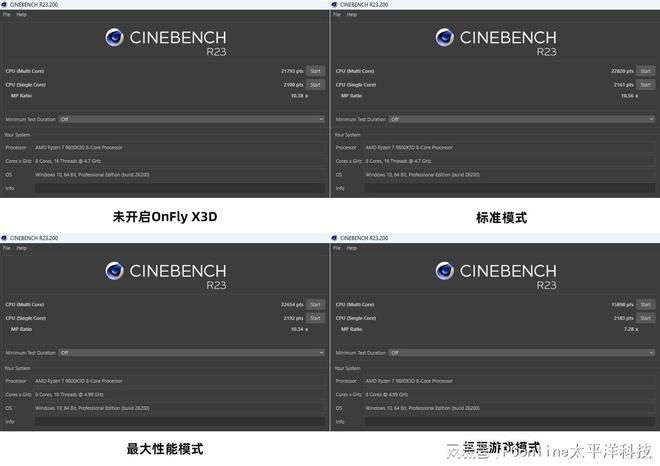

CineBench R23测试:标准模式与最大性能模式多核成绩相近,单核成绩各有侧重

CineBench R23基准测试数据显示,在不同性能模式下,处理器多核与单核成绩表现出差异化特征。未开启状态下,多核成绩为21793分,单核成绩为2100分。标准模式下多核提升至22820分,单核提升至2161分。最大性能模式下多核为22654分,单核提升至2192分,单核性能达到四种模式中的最高值。极限游戏模式下多核降至15898分,单核为2183分,与最大性能模式的单核成绩非常接近。

两种主流性能模式对比

根据R23数据,标准模式与最大性能模式在多核成绩上处于同一水平:标准模式22820分,最大性能模式22654分,差距仅为166分。但在单核表现上,最大性能模式以2192分略胜于标准模式的2161分,显示出单核性能的优化倾向。

极限游戏模式的性能取舍

极限游戏模式下,多核成绩大幅削减至15898分,相较于标准模式下降约30%。但单核成绩维持在2183分,与最大性能模式的2192分仅差9分。这种“大幅降多核、保单核”的设计,对于依赖单核性能的游戏应用而言,属于针对性优化方向。

标准模式多核:22820分
最大性能模式多核:22654分
最大性能模式单核:2192分(四种模式最高)
极限游戏模式单核:2183分

从测试数据可以推断,标准模式与最大性能模式在多核密集型任务中表现接近;而极限游戏模式则通过牺牲多核性能换取与最大性能模式几乎一致的单核水平。

技嘉X870E主板搭载D5黑科技2.0与X3D鸡血模式2.0 降低DDR5内存超频门槛  第50张

AI调度策略影响多核性能,极限游戏模式单核领先多核大幅下降

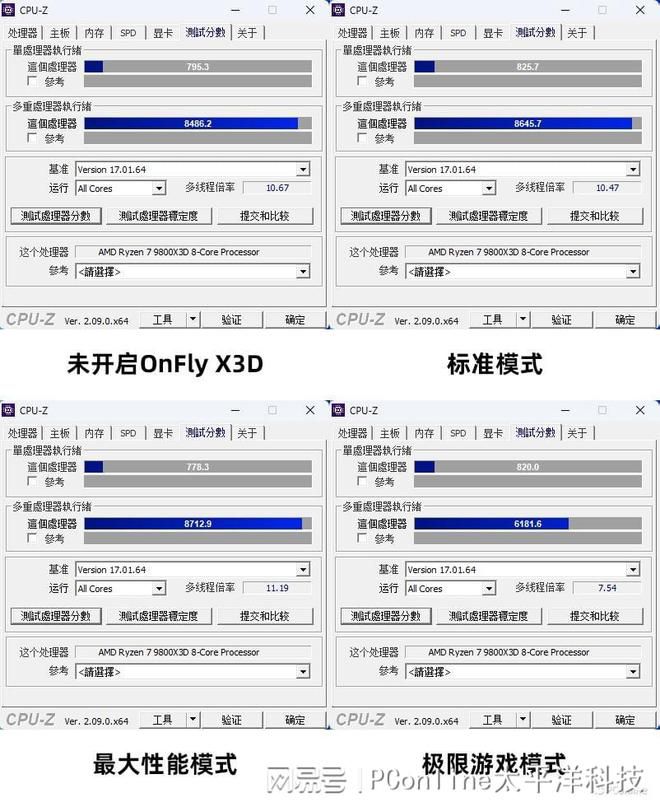

CPU-Z基准测试的一组数据揭示了不同模式下处理器性能的明显差异。在未开启状态、标准模式、最大性能模式与极限游戏模式四种设定中,多线程成绩呈现出从稳定增长到骤降的阶梯式变化,而单核成绩则在个别模式中产生波动。

极限游戏模式关闭超线程,多线程倍率降至7.54

极限游戏模式下,单核成绩为820.0分,高于未开启状态下的795.3分以及最大性能模式下的778.3分,但多核成绩仅为6181.6分,较未开启状态(8486.2分)大幅下降。多线程倍率从最大性能模式的11.19降至7.54,表明该模式通过关闭超线程来优先保证单核性能。多线程倍率是指多核成绩与单核成绩的比值,反映处理器的并行处理能力。

最大性能模式多核成绩最高,AI调度提升效率

在最大性能模式下,尽管单核成绩略降至778.3分,但多核成绩达到8712.9分,为所有模式中最高。多线程倍率从标准模式的10.67提升至11.19,显示AI调度策略在多线程负载下发挥了更好的效率。标准模式则实现了单核825.7分、多核8645.7分的均衡表现。

核心数据一览

  • 未开启状态:单核795.3分,多核8486.2分,多线程倍率10.67
  • 标准模式:单核825.7分,多核8645.7分,多线程倍率10.67
  • 最大性能模式:单核778.3分,多核8712.9分,多线程倍率11.19
  • 极限游戏模式:单核820.0分,多核6181.6分,多线程倍率7.54
测试数据显示,AI调度策略在不同负载下对处理器核心的管理方式存在显著差异,最大性能模式通过优化多线程效率获得最高多核成绩,而极限游戏模式以牺牲多核性能换取单核峰值。
技嘉X870E主板搭载D5黑科技2.0与X3D鸡血模式2.0 降低DDR5内存超频门槛  第51张

技嘉 X870E 主板与金士顿 DDR5 内存组合实测:X3D 鸡血模式2.0提供三档性能选项

在针对技嘉 X870E AORUS PRO X3D ICE 电竞冰雕主板及金士顿 FURY BEAST 超级野兽 DDR5 6000 16GB×2 内存套装的测试中,硬件组合在性能与稳定性上展现出协同效应,其中搭载的 X3D 鸡血模式 2.0 功能成为关注焦点。

X3D鸡血模式2.0:AI动态优化下的三种性能方案

根据测试数据,X3D 鸡血模式 2.0 并非简单拉升全核频率。该模式通过内置 AI 模型,对处理器参数进行实时动态优化,提供了三种使用场景下的具体方案。

  • 标准模式与最大性能模式:适用于生产力场景,测试显示能够提供 5% 至 6% 的多核性能提升。
  • 极限游戏模式:通过关闭 SMT 超线程,将更多资源分配给游戏主线程。虽然该模式下理论多核成绩会下降,但游戏实测中的帧数与 1% Low 表现往往有明显改善。
“对于不同使用场景的玩家来说,三种模式提供了灵活的切换选择,真正做到了按需优化。”测试方在总结中表示。

主板与内存组合的互补表现

经过测试与体验,技嘉 X870E AORUS PRO X3D ICE 电竞冰雕主板与金士顿 FURY BEAST 超级野兽 DDR5 6000 16GB×2 内存的组合给测试人员留下了印象。两者的搭配不仅是产品组合,更在性能、稳定性和易用性上形成了互补关系。

技嘉X870E主板搭载D5黑科技2.0与X3D鸡血模式2.0 降低DDR5内存超频门槛  第52张

技嘉X870E AORUS PRO X3D ICE主板发布:18+2+2相供电与8层背钻孔PCB设计

技嘉近日推出X870E AORUS PRO X3D ICE电竞冰雕主板,该产品基于X870E芯片组,采用ICE冰雕系列白色散热装甲,整体用料与扩展配置均达到当前高端主板水准。

供电与PCB设计解析

该主板配备18+2+2相110A供电电路。其中“18+2+2”指处理器核心供电、核显供电及辅助供电各自对应的相数,110A则为每相可承载的最大电流值,意味着主板能为高性能处理器提供充沛且稳定的电力支持。

PCB方面采用8层背钻孔工艺。背钻孔技术可减少信号过孔处的寄生效应,降低信号反射与损耗,从而为高频内存的稳定运行打下物理基础。

扩展接口与网络配置

  • 存储扩展:提供4个M.2插槽,支持PCIe 5.0高速固态硬盘。
  • 数据传输:集成双USB4接口,可实现40Gbps双向传输带宽,兼容雷电设备。
  • 有线网络:搭载5GbE有线网卡,相比传统千兆网卡提供5倍带宽。
  • 无线连接:支持Wi-Fi 7无线网络协议,具备更高的吞吐量与更低延迟。

产品定位与市场影响

从供电、PCB层数到接口规格,X870E AORUS PRO X3D ICE均展现出AORUS系列一贯的扎实用料水准。该主板主要面向追求高性能游戏与内容创作的用户群体,其扩展性和连接性在市场中处于头部梯队。

技嘉X870E主板搭载D5黑科技2.0与X3D鸡血模式2.0 降低DDR5内存超频门槛  第53张

技嘉发布X3D鸡血模式2.0与D5黑科技2.0 降低超频门槛

技嘉近期推出的X3D鸡血模式2.0与D5黑科技2.0两项智能优化功能,成为业界关注焦点。该功能旨在让普通用户通过软件优化即可获取专业级超频性能,无需具备专门的技术知识。

功能定位:面向普通玩家

据技嘉介绍,这两项功能是其软件层面积累的体现,核心目的是降低硬件调校的复杂程度。通过智能算法对处理器和内存进行自动参数匹配,用户只需在主板UEFI界面或对应软件中启用相应模式,即可实现性能提升。

两项功能让普通玩家无需具备专业知识,就能轻松获得接近专业超频水平的性能表现。

技术拆解:智能预设与自动调参

  • X3D鸡血模式2.0:针对搭载3D V-Cache缓存技术的处理器设计,通过优化缓存调度和供电策略,加速缓存与核心间的数据传输。该功能不需要用户手动调整电压或频率,由系统根据当前负载自动适配最佳参数。
  • D5黑科技2.0:专为DDR5内存条开发,通过内置的预设时序和电压配置方案,自动匹配内存颗粒体质与主板信号完整性。用户开启后,系统可自动尝试提升内存频率或收紧时序,以增强内存读写性能。

市场影响:缩短专业与大众差距

这一举措反映了主板厂商在软件层面的竞争趋势。此前,超频操作通常需要用户具备处理器体质、内存颗粒参数及主板BIOS设置等专业知识。技嘉通过将优化逻辑封装成“一键”或“自动”模式,使得硬件性能的释放不再高度依赖使用者技术水平,有助于扩大高性能硬件的潜在用户群体。

技嘉X870E主板搭载D5黑科技2.0与X3D鸡血模式2.0 降低DDR5内存超频门槛  第54张

金士顿FURY BEAST超级野兽DDR5 6000内存上市:海力士A-Die颗粒搭配CL30时序

金士顿日前推出的FURY BEAST超级野兽DDR5 6000 16GB×2内存套装,凭借海力士A-Die颗粒和CL30激进时序设定,在超频潜力与平台兼容性上表现出一定优势。该产品同时支持Intel XMP 3.0与AMD EXPO规范,可适配不同平台需求。

颗粒与性能特征

素材显示,该内存采用海力士A-Die颗粒。海力士A-Die是SK海力士生产的DDR5内存颗粒的一个版本,通常被认为具有较好的超频体质。搭配CL30的时序设定,意味着内存延迟控制较为激进,有助于推高内存带宽和游戏、计算等场景的性能释放。

兼容性与超频潜力

支持Intel XMP 3.0和AMD EXPO是当前DDR5内存的两大主流一键超频技术。XMP 3.0由Intel定义,EXPO由AMD定义,该内存同时兼容上述两种标准,用户无需手动调整电压和时序即可在对应平台上运行标称频率。素材指出,该内存不仅能在DDR5 6000标称频率下稳定工作,还具备额外超频空间——玩家可以尝试进一步收紧时序或提升频率,从而挖掘更多性能余量。

“在测试中,这套内存不仅能够在标称频率下稳定运行,还具备进一步压时序或冲高频的能力。” —— 素材原文

产品规格一览

  • 型号:金士顿FURY BEAST 超级野兽 DDR5内存
  • 容量:16GB×2(双条套装)
  • 标称频率:DDR5 6000
  • 颗粒:海力士A-Die
  • 时序:CL30(激进度较高)
  • 兼容技术:Intel XMP 3.0 + AMD EXPO

对于追求高性能的PC组装用户而言,该内存提供的高低频双模式适配能力,或可减少因平台差异导致的兼容性顾虑。同时,预留的超频操作空间也适合有一定调校经验的玩家进一步压榨硬件潜力。

技嘉X870E主板搭载D5黑科技2.0与X3D鸡血模式2.0 降低DDR5内存超频门槛  第55张

技嘉X870E AORUS主板与金士顿DDR5 6000内存组合开箱即用

对于正在组建AMD AM5平台或升级DDR5内存的用户而言,技嘉X870E AORUS PRO X3D ICE电竞冰雕主板搭配金士顿FURY BEAST超级野兽DDR5 6000 16GB×2内存,可同时覆盖游戏、内容创作及日常多任务处理等场景。该组合提供了开箱即用的简易体验,同时也为超频爱好者留出探索空间。

内存性能与操作流程

金士顿FURY BEAST超级野兽DDR5 6000内存标称频率为6000MHz,容量为16GB双通道套装。用户无需进行复杂调试,仅在BIOS中开启EXPO(Extended Profiles for Overclocking)模式及高频宽模式,即可获得主板标称的稳定内存性能。EXPO为AMD平台的内存超频配置文件标准,用户选择后系统会自动加载预设的时序与电压参数。

开启EXPO和高频宽模式后,内存能直接运行在6000MHz,无需手动调整小参。

超频潜力与硬件基础

对于希望挖掘硬件极限的玩家,该主板和内存的组合提供了用料与颗粒品质上的支撑。技嘉X870E AORUS PRO X3D ICE主板基于X870E芯片组设计,支持AMD AM5平台处理器;金士顿FURY BEAST超级野兽内存颗粒具备较好的超频底子,用户后续可在BIOS中尝试进一步调整频率或时序。

  • 主板:技嘉X870E AORUS PRO X3D ICE,定位电竞冰雕系列,主打白色外观与AM5平台兼容性。
  • 内存:金士顿FURY BEAST超级野兽DDR5 6000 16GB×2,EXPO标准套条,支持一键超频。

适用场景与目标用户

该方案特别面向两类用户:一类是不愿手动超频、追求即插即用稳定性的用户,只需在BIOS中完成简单设置;另一类是愿意手动调教的发烧友,可借助主板扎实的供电与内存颗粒品质进行尝试。该组合覆盖了游戏、内容创作及多任务处理等常见使用场景,能够提供流畅高效的系统运行体验。
