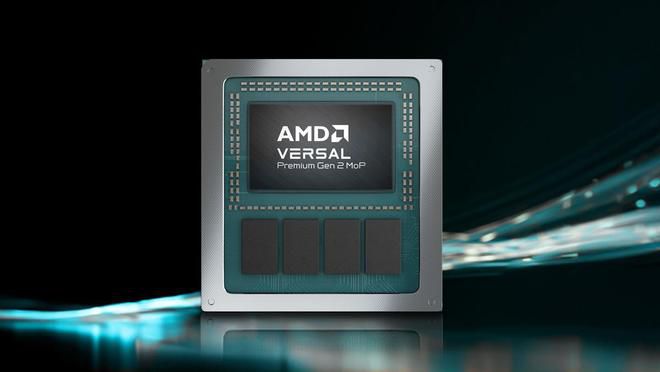

AMD发布Versal Premium Gen 2 MoP芯片 封装内集成32GB LPDDR5X内存

AMD于6月30日宣布推出Versal Premium Gen 2 Memory on Package（MoP）自适应SoC。该产品将高达32GB的LPDDR5X内存直接集成在单颗芯片封装内，提供最高288GB/s的带宽，同时相比传统板载内存方案，可减少高达60%的电路板面积。

集成内存方案的核心优势

此次发布的MoP方案，核心在于将内存与计算单元通过封装级集成实现物理连接。根据AMD官方信息，该设计消除了传统方案中内存颗粒与SoC之间的PCB走线，从而在提升数据传输速率的同时显著降低信号损耗。

“该SoC集成了高达32GB的LPDDR5X内存，提供最高288GB/s的带宽。”

对于带宽指标的口径解读：288GB/s的带宽值，源于LPDDR5X内存接口的并行传输特性与集成封装的短距离互联优势，这一数据在官方材料中作为标称峰值出现。

面积缩减与系统级影响

在电路板空间优化方面，AMD宣称相比传统板载内存方案，集成方案可减少高达60%的电路板面积。在自适应SoC的典型应用场景中，如网络基础设施或数据中心边缘计算，电路板面积的节省意味着系统设计者可在有限空间内集成更多功能单元，或缩小整体设备尺寸。

产品定位与技术拆解

Versal Premium Gen 2系列属于AMD的自适应SoC产品线，其“Memory on Package”技术是指将LPDDR5X内存芯片以封装形式集成在SoC基板上，而非传统方式中通过独立内存模组或板载颗粒连接。LPDDR5X是低功耗双倍数据速率内存的第五代增强版本，其特点是高带宽与低功耗并存，适用于对空间和能效要求较高的系统。

• 集成内存：32GB LPDDR5X
• 峰值带宽：288GB/s
• 面积节省：较传统方案减少最高60%
• 应用方向：自适应SoC领域，如网络、数据中心等

据AMD介绍，该产品主要面向需要高内存带宽与紧凑物理空间的高性能嵌入式系统，具体出货时间及客户信息尚未在本次发布中披露。

AMD Versal Premium Gen 2标准版开始出货，MoP版本2027年下半年量产

AMD宣布，Versal Premium Gen 2系列中的标准版已启动出货。采用MoP（Memory on Package）架构的版本预计2026年底提供样片，2027年下半年进入量产阶段。该系列定位高性能自适应计算平台，面向要求长期稳定运行的关键任务场景。

MoP架构：片内集成缩短开发周期

MoP（Memory on Package）是一种将LPDDR5X内存通过有机基板封装工艺直接集成在芯片封装内的技术，其互连间距仅为0.4毫米，走线距离极短。传统方案需要工程师在电路板上进行高速内存布线，并耗费大量时间进行信号仿真与验证。MoP采用预验证的片内LPDDR5X接口，直接省去这一环节，从而大幅缩短系统开发周期并降低设计风险。

互连间距0.4毫米意味着内存与计算核心之间的物理路径比传统PCB布线缩短了数倍，这有助于减少信号损耗和延迟，对高速数据传输尤为关键。

与HBM对比：长生命周期与宽温范围

与HBM方案相比，MoP的核心优势在于长生命周期支持。HBM锚定数据中心场景，无法提供10至15年的长期供货支持，也无法通过零下40摄氏度的低温工业级认证。Versal Premium Gen 2 MoP则支持零下40至零上110摄氏度的工业级运行温度，并提供超过15年的生命周期支持，特别适合航空航天、国防、工业控制等需要长期稳定部署的领域。

接口与性能：CXL 3.1/PCIe 6.0与LPDDR5X

MoP器件集成了CXL 3.1和PCIe 6.0硬核IP，传输速度高达64Gb/s。与AMD EPYC CPU搭配时可实现高速数据搬运。LPDDR5X支持最高9000Mb/s速率，并通过CXL内存池化与扩展模块灵活扩展内存资源。这一组合在实现高带宽的同时，也为内存资源按需配置提供了便利。

首批受益应用与系统空间拓展

首批受益的应用场景包括测试测量设备、专业视频编辑系统，以及用于安全通信和国防加速的VPX系统。MoP架构还打开了EDSFF和3U VPX等紧凑形态系统的设计空间——此前这些场景因外部内存的尺寸限制难以实现高性能集成。通过将内存封装在芯片内部，系统设计得以在更小的空间内实现更高的内存带宽与容量。
