英特尔已取消的Arctic Sound 2T工程样卡曝光：双芯片设计，配备四堆HBM2E显存

一块已被英特尔叫停的Arctic Sound Xe-HP系列工程样卡近日意外流出。该样品源自一次订单交付失误，原本订购的Ponte Vecchio GPU被替换成了这款在2021年正式取消的产品。

交付误差让停产型号浮出水面

有用户实际收到的货物与下单内容不符，正是这块Arctic Sound 2T样品。这一错发事件使该产品首次获得清晰曝光。

有用户原本下单的是英特尔 Ponte Vecchio GPU，却在实际收货时意外收到了这块 Arctic Sound 2T 样品，从而让这款已在数年前正式取消的产品得以首次清晰曝光。

双芯架构与工程样卡属性

从已曝光细节看，样品采用双芯片设计，并搭载四堆HBM2E显存。工程样卡指产品研发阶段用于验证硬件设计和性能的测试版本，不面向商用市场。英特尔曾在2021年中止Arctic Sound Xe-HP系列的后续推进，这块样卡仅是旧路线图中的残留物。

Ponte Vecchio同样是英特尔面向数据中心领域的GPU产品，与Arctic Sound Xe-HP分属不同项目分支。本次事件只涉及已封存的早期测试样品，并不反映英特尔现有产品规划。

英特尔停止Arctic Sound系列GPU开发 曾规划1、2、4芯片三种配置

在首代Xe GPU架构推进过程中，英特尔已终止面向工作站与服务器市场的Arctic Sound产品线。同期规划的另一大型计算芯片Ponte Vecchio也遭遇延期，直至后期才完成部署。

取消项目覆盖多芯片组合方案

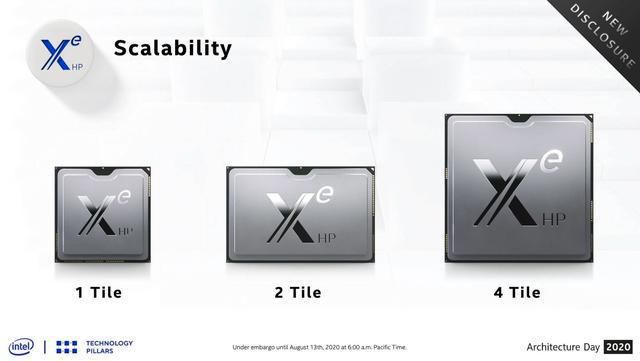

Arctic Sound系列最早由时任英特尔架构负责人Raja Koduri于2018年公开，当时展示了芯片实物并透露将提供三种规格：单芯片（1-Tile）、双芯片（2-Tile）与四芯片（4-Tile）。该系列旨在为不同算力密度和功耗场景提供配置弹性。

在多芯片封装设计中，Tile即独立的硅片单元，通过互连构成完整处理器，Tile数量直接决定整体计算规模与能效水平。

然而伴随项目深入，技术与产品化的压力显现，英特尔最终宣布不再继续推进Arctic Sound。这一决定直接收缩了该架构在数据中心、工作站领域的布局分支。

同架构下大型计算芯片历经波折终落地

与Arctic Sound同期的Ponte Vecchio同样基于首代Xe架构，其设计体量更大，但进程也多次推迟。该芯片直至多年后，才在美国能源部Aurora超级计算机上正式投入使用，成为这套系统的重要计算支撑。

Arctic Sound的退出，意味着英特尔在Xe GPU路线图中对通用服务器和工作站GPU序列进行了调整，资源可能进一步集中至超算等大型项目。Ponte Vecchio的最终部署，则标志着该架构在特定大规模计算领域实现了工程化交付。

英特尔取消Falcon Shores加速方案 计划2027年推出Jaguar Shores新平台

英特尔在数据中心与AI加速领域的芯片布局出现新调整。原定承载XPU路线核心预期的Falcon Shores方案已在今年被彻底终止，相关资源将转向规划于2027年登场的下一代平台Jaguar Shores。

Falcon Shores终止与XPU路线的转折

此前，英特尔将加速计算的重心放在XPU路线上，意图通过异构架构打通CPU与GPU的工作负载。Falcon Shores正是这一思路下的产物，该方案设计为整合中央处理器与图形处理器的计算能力，提供统一编程环境。

所谓XPU，是指将多种不同功能的处理器（如CPU、GPU、FPGA等）进行系统级融合的异构计算架构，目标是灵活适配AI训练、推理及高性能计算等多样化任务。

这一备受行业关注的产品线，今年却迎来取消结局。从路线图看，Falcon Shores并没有获得最终落地机会，取而代之的是目标时间点更远的Jaguar Shores。

转向2027年：Jaguar Shores承载后续期待

随着Falcon Shores退出舞台，英特尔的开发重心已明确指向Jaguar Shores。根据现有规划，该平台预计在2027年正式推向市场，但具体技术细节尚未披露。

业界分析人士将这连续的产品路线调整，视为英特尔在数据中心AI赛道处境的一个缩影。尽管芯片巨头持续投入，但在高性能加速芯片领域，英伟达与AMD已在市场份额和软件开发生态上建立起显著优势。

“这一系列转折被业界普遍解读为英特尔在数据中心 AI 时代起步过晚、错失先机。”

对于英伟达和AMD而言，两家公司通过提前布局GPU加速计算，抓住了大型AI模型训练与推理需求爆发的窗口，而英特尔在整合型加速方案的交付节奏上，屡次经历波动。Jaguar Shores能否帮助英特尔缩小差距，还将取决于技术路线能否如期兑现。

Intel Arctic Sound GPU工程样卡曝光 双计算芯片组封装集成1024个EU

近期，社交媒体X平台用户ChipsByLayers公布了一组被取消的Intel Arctic Sound独立显卡工程样品实拍图。该样品展示了面向高性能计算场景的Xe-HP架构在物理形态上的设计思路。

封装内集成双芯片与四显存位

从图片信息看，这块样卡整块封装内部集成了两颗基于Xe-HP架构的计算芯片组。同时，基板预留了四个HBM2E高带宽显存的封装位置。

EU即执行单元，是Intel GPU内部承担可编程并行计算任务的基础模块。HBM2E则是一种通过堆叠式封装和硅中介层实现大容量、高位宽传输的显存类型，能够为计算密集型负载提供远高于传统显存带宽的数据通道。

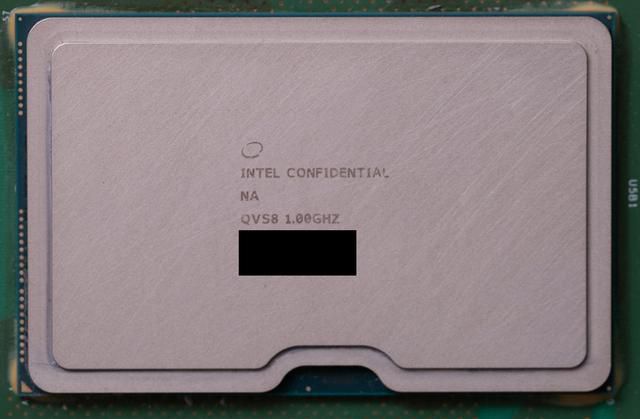

封装顶部印有“Intel Confidential”保密标识，其样品代号信息包括“QVS8 1.00 GHz”。

性能规划与完整产品梯度

根据早期内部规划，此次样卡对应的2-Tile版本Arctic Sound GPU设计规格为总计1024个EU，每颗计算芯片容纳512个EU。在典型工作区间内，整卡功耗控制在约300W。

该2-Tile版本理论可提供超过20 TFLOPS级别的单精度浮点运算性能。

完整产品矩阵在当初的设计蓝图中分为三个版本：

• 1-Tile版本：配备512个EU，估算约4096个核心，150W功耗下提供约12.2 TFLOPS算力；
• 2-Tile版本：1024个EU，估算约8192个核心；
• 4-Tile旗舰版本：堆叠至2048个EU，估算约16384个核心，目标性能设定在约36 TFLOPS，对应功耗区间为400W至500W。

此次实物样卡的流出，为观察Intel曾一度推进、最终未能问世的数据中心GPU产品线，提供了真实且可追溯的技术切片。

Arctic Sound 2T工程样卡浮出水面，英特尔显卡路线从HBM转向LPDDR5X

一组长期未公开的产品照片近期进入公众视线，记录了英特尔一款未正式发布的独立显卡原型。该样品卡被标识为Arctic Sound 2T，搭载高带宽存储器（HBM）。

从HBM原型到路线切换

高带宽存储器（HBM）是一种将DRAM芯片垂直堆叠并通过硅中介层连接的技术，旨在提供远超传统显存的数据传输速率。照片中的Arctic Sound 2T便是基于这一存储方案的设计。

目前，英特尔在图形产品上的布局已与此前规划明显不同。消费端与轻量级专业市场当中，主力路线转为集成显卡，以及采用GDDR或LPDDR显存的独立GPU形态。

高带宽HBM显存则暂时从其新一代图形产品中淡出。

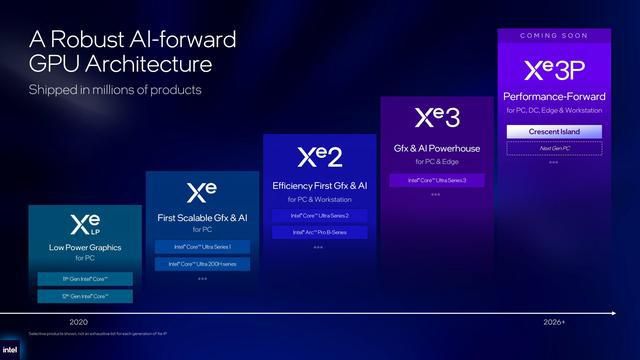

对应地，面向主流AI与加速计算场景，英特尔已将目光投向代号Crescent Island的下一代Xe3P架构GPU。该平台计划配备最高可达480GB的LPDDR5X内存。LPDDR5X即低功耗双倍数据速率第五代内存的增强版本，在保持较低功耗的同时提供较高带宽，从成本和部署灵活性上切入当前市场。

数据中心赛道的追赶步调

在专业图形和AI推理领域，现款Arc系列以及针对工作站、服务器的专用显卡选择主打性价比。更长期的规划中，Jaguar Shores与Crescent Island等新平台被业内看作英特尔重返高性能GPU与AI加速竞争的关键节点。

不过，英伟达和AMD已在软硬件两端积累起庞大的生态体系。素材显示，英特尔若想在数据中心AI市场实现“追平”，仍需要漫长且艰难的追赶过程。

一段未兑现的产品注解

此次流出的Arctic Sound 2T样卡，在多芯片GPU与高带宽存储成为主流议题之前，曾让英特尔一度走在技术探索前列。如今它更多是作为一种提醒而出现：在路线迭代中，企业有时候选择按下“重启”键，而非将早期方案直接推向市场。
