AMD Radeon RX 7900 XTX 工程样品图片被网友曝光

IT之家 7 月 3 日消息，网友 u/Shav_tech 于 7 月 1 日在 Reddit 社区发帖，分享了一组图片，展示了 AMD Radeon RX 7900 XTX 显卡工程样品，采用红色 PCB。

曝光细节

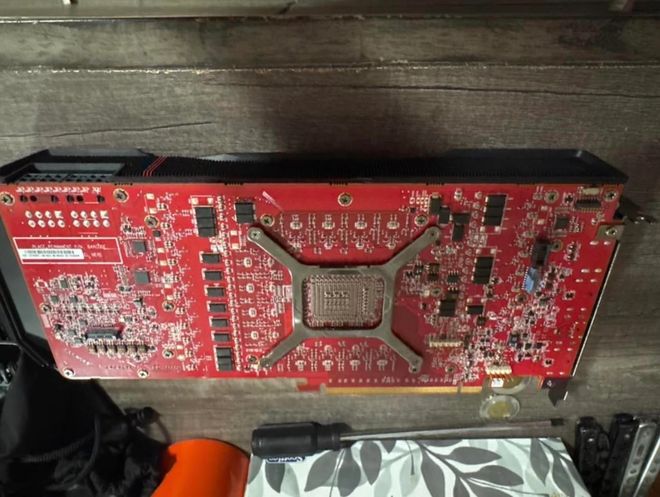

该网友发布的图片中，工程样品详细展示了其采用的红色印刷电路板（PCB）。

印刷电路板（PCB）

印刷电路板（PCB）是一种用于支撑和连接电子元件的基础板，通过电路图案实现电子信号传输。

原型显卡配备红色 PCB 与调试接口

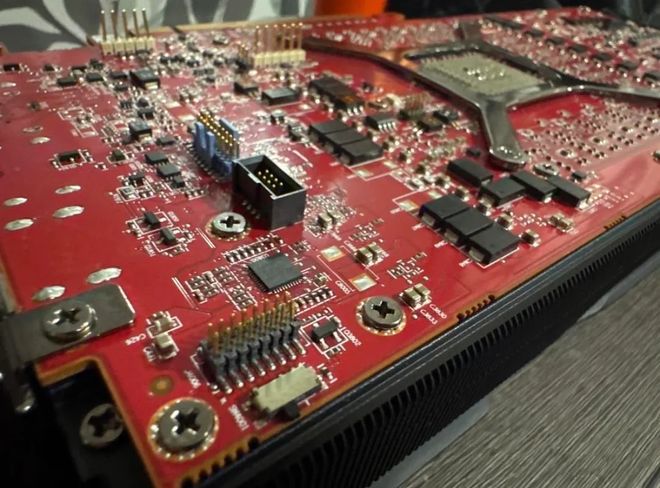

一款原型显卡采用醒目的红色 PCB 设计，顶部额外配备了多个调试与验证接口，包括 12C、PMBus 和 JTAG 等。

接口功能解析

其中 JTAG 接口允许工程师直接从 GPU 核心或内存控制器采集诊断数据，用于硬件验证和问题排查。

12C 接口是一种简化的总线协议，用于支持连接传感器、存储器等外设；PMBus 则是一种开放协议，用于电源管理和监控。

工程师通过 JTAG 接口可以直接从 GPU 核心或内存控制器采集诊断数据。

该原型显卡的设计显示其具备较强的硬件调试和验证能力，适用于研发测试环境。

显卡PCB设计确认装载12颗2GB GDDR6显存芯片

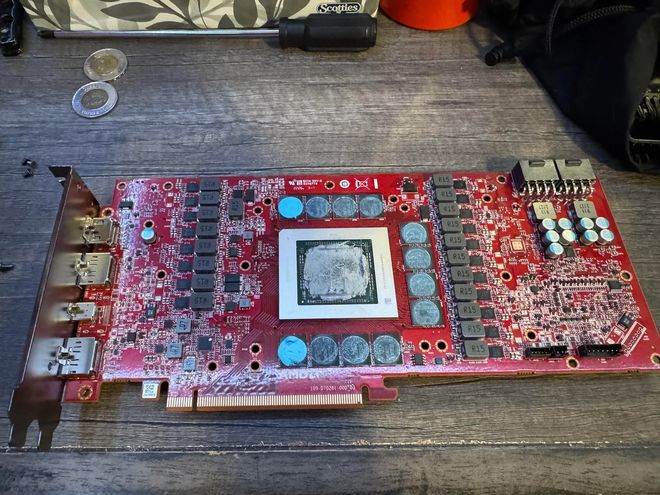

按设计规格，围绕Navi 31核心的PCB总共装有12个显存封装芯片，理论上支持12 × 2GB = 24GB显存容量。

实际检测结果与理论值存在差异

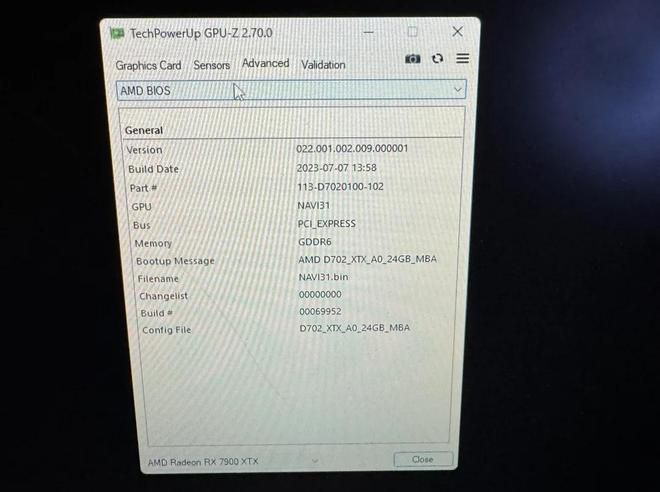

通过GPU-Z检测，实际显示的显存容量为16GB，未达到理论设计上限。

PCB（Printed Circuit Board）即印刷电路板，是电子元器件的载体，负责各组件间的电气连接。

业内分析认为，16GB显存配置可能是基于成本或性能平衡所做的调整，同样满足了产品各项指标需求。

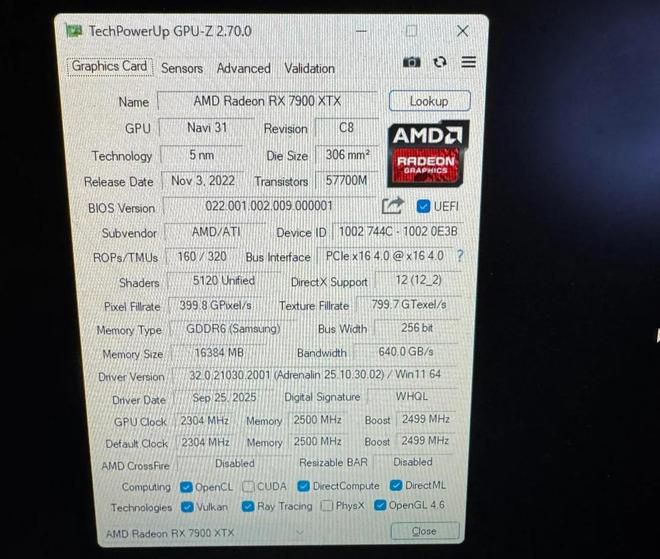

GPU-Z 检测显示 AMD 7900 XTX 原型卡位宽为 256-bit

根据最新评测，一款 AMD Radeon RX 7900 XTX 的工程样品被用户发现其位宽与标准版有所不同。

规格差异分析

GPU-Z 检测页面显示该原型卡的位宽为 256-bit，而标准 RX 7900 XTX 为 384-bit。用户推测这可能是工程阶段AMD禁用部分显存通道导致。

该用户在评测中提到："尝试刷入 RX 7900 GRE 的 BIOS 来恢复其完整功能，但未能成功。"

性能表现

性能测试方面，该原型卡的表现接近 RX 7900 XT。业内人士指出，位宽是显存与图形处理器之间的数据传输通道，位宽变窄可能导致数据处理能力下降。

AMD方面尚未回应该规格差异的原因，市场猜测这可能涉及工程测试的不同目标或生产阶段。
