iPhone 18 Pro 系列主板高清图流出，A20 Pro 2nm 芯片封装细节曝光

一组 iPhone 18 Pro 与 iPhone 18 Pro Max 的主板实物高清照片近日在网络上现身。与早期画质模糊的泄露图片相比，这批新图以近距离拍摄展示了下一代旗舰内部布局的核心变化，尤其是首款 2nm SoC——A20 Pro 的封装方式与芯片面积。

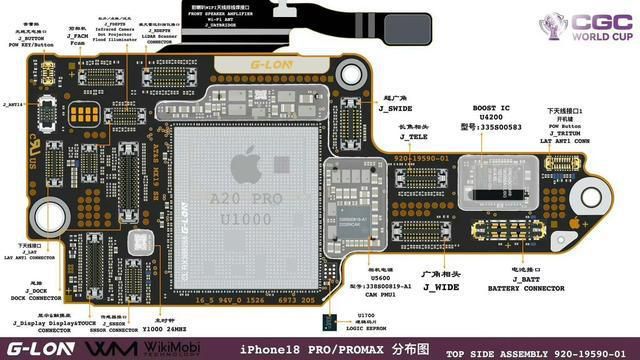

A20 Pro 封装方式与芯片面积首次清晰可见

新图显示，A20 Pro 芯片采用了新的封装工艺。从图片中可以看到，芯片尺寸与此前传闻相符，其封装边缘的排布细节较此前泄露版本更加丰富。这批高清图像进一步印证了此前关于 A20 Pro 将采用 2nm 制程、并搭配新型基带组合的传闻。

2nm 制程指的是芯片晶体管通道长度约为 2 纳米，相较于 3nm 制程，理论上可在相同功耗下提升计算性能，或在同等性能下降低能耗。

基带组合与内部布局同步确认

除 SoC 本身外，主板照片还揭示了一个关键的基带区域布局。图中可见，A20 Pro 附近预留了基带芯片的焊接位，这与早前传言中苹果计划在新机型上采用自研基带或特定高通定制基带的方案相吻合。主板整体走线也较前代有所调整，处理器与射频组件间的间距有所变化。

• 主板上的多个被动元件（电容、电阻）排布更加紧凑，暗示内部散热方案可能同步更新。
• 从图片对比看，iPhone 18 Pro Max 的主板面积略大于 iPhone 18 Pro，预留了更多空间用于电池或更大的影像模组。

业内人士指出，这批高清实物图的出现，意味着苹果的测试工程机已进入后期阶段。距离量产版发布通常还需经历数个原型迭代，但核心的 2nm SoC 封装方案已基本定型。

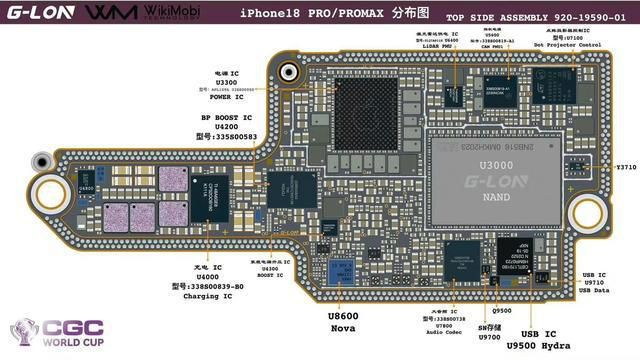

A20 Pro 芯片封装细节曝光：裸芯区域扩大，疑似配合 LPDDR6 与新封装结构

根据最新流出的图片信息，苹果下一代旗舰芯片 A20 Pro 在封装设计上出现显著变化。与上一代 A19 Pro 相比，A20 Pro 保持了相近的整体封装尺寸，但裸芯（Die）区域明显扩大。业内分析指出，这一变化可能是为了容纳规模更大的神经网络引擎及新增电路单元，以满足本地 AI 运算需求。

封装与内存结构：WMCM 与 LPDDR6 成关注焦点

新曝光图片显示，A20 Pro 采用了晶圆级多芯片模组（Wafer-Level Multi-Chip Module，WMCM）封装结构。与传统的堆叠式设计不同，A20 Pro 的内存芯片改为与 SoC 并排放置。这种布局的主要目的在于优化散热路径，使热量能够更迅速地从运算核心与内存模块扩散，有望在长时间高负载场景下改善温度与性能稳定性。

业内推测，A20 Pro 将配合 96-bit 位宽的 LPDDR6 内存。相比上一代 64-bit 设计，这一改动能在同等频率下显著提升带宽，为本地 AI 运算提供更高数据吞吐，并在功耗控制上获得优势。

不过，现有图片上尚未出现直接标注 LPDDR6 的丝印信息，因此相关配置仍需等待苹果秋季发布会给出最终确认。考虑到苹果在新标准采纳上通常较为保守，此次在旗舰机型上率先引入 LPDDR6 与 WMCM 封装，被视为针对 AI 运算与续航表现所做的前置布局。

名词解释：WMCM 封装与 LPDDR6 内存

• 晶圆级多芯片模组（WMCM）：一种先进的封装技术，通过晶圆级工艺将多个芯片（如 SoC 与内存）整合在同一基底上并并排放置，以缩短信号传输路径并改善散热效率。
• LPDDR6 内存：低功耗双倍数据速率第六代内存标准，相比前代（如 LPDDR5X）提供更高的数据传输带宽和更优的能效比，常用于对数据吞吐量要求较高的移动设备及 AI 计算场景。

市场影响与后续展望

从现有信息看，A20 Pro 的封装与内存设计调整将直接影响终端设备的 AI 运算能力和续航表现，尤其是在运行本地大模型或图形密集型应用时。这一变化也可能对供应链中的封装测试及内存厂商产生带动效应。目前，所有披露信息均源于非官方爆料，苹果公司尚未就 A20 Pro 的具体规格发表公开声明。

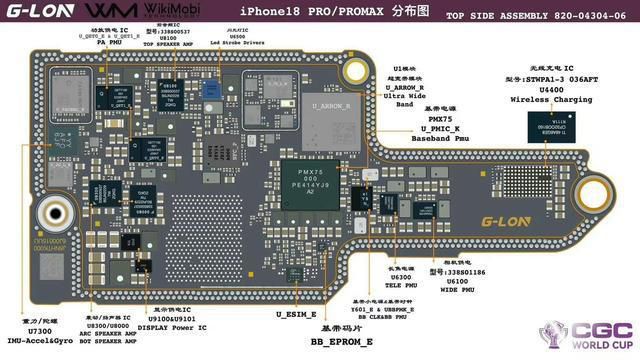

iPhone 18 Pro逻辑板照片泄露：显示高通X80基带与自研C2并行，A20 Pro或采用2nm工艺

近日曝光的iPhone 18 Pro逻辑板实物图揭示了其基带方案与芯片配置的更多细节。图中电源管理芯片丝印“PMX75”被认为对应高通最新Snapdragon X80 5G基带平台，且该逻辑板设计面向美国市场机型，重点支持mmWave毫米波网络。先前Tata数据泄露已显示，苹果在iPhone 18 Pro系列上并未完全放弃高通方案，而是与自研C2基带并行，在不同地区采用差异化配置。

基带方案：美国版本依赖高通，全球差异化配置

依据泄露信息，美国版本的iPhone 18 Pro很可能继续依赖高通的射频与基带组合，以确保在本地运营商网络上的兼容性与性能。毫米波（mmWave）是一种高频段5G技术，能提供极高带宽但覆盖范围较小，美国运营商广泛部署这一频段。而自研C2基带则可能用于其他市场，实现苹果对核心通信组件的逐步掌控。

“苹果在iPhone 18 Pro系列上并未完全放弃高通方案，而是与自研C2基带并行，在不同地区采用差异化配置。”

A20 Pro芯片与自研电源管理IC

逻辑板上还出现了疑似苹果自研电源管理或系统控制类芯片，用于协调A20 Pro、内存及基带等核心部件的供电与负载调度。这类定制IC的加入，有助于在高性能与低功耗之间取得平衡，尤其是在AI运算、5G通信与高刷新率屏幕同时运行的复杂场景下。外界普遍预期A20 Pro将成为苹果首款量产2nm工艺iPhone芯片，并在AI能力、内存带宽与网络连接方面带来一代跨度的升级。

双层板设计细节：微调散热与射频表现

整体布局依然延续双层板设计，但关键芯片的摆位与走线都有针对散热与射频表现的微调。双层板是一种将主控芯片与逻辑芯片分别布置在不同层级的PCB结构，能有效节省空间、优化信号路径，同时便于分离高发热器件与射频敏感区域。

发布时间与折叠屏传闻

按照一贯节奏，苹果预计将在9月举行秋季发布会，正式发布iPhone 18 Pro与iPhone 18 Pro Max。与此同时，有关折叠屏iPhone Fold可能同台亮相的传闻也在持续发酵，使今年的高端iPhone阵容更受关注。
